Series 5I Hochentwickeltes Kraft-/Drehmomentmessgerät


Die 5i digitale Kraft-/Drehmoment-Anzeige arbeitet mit eine breiten Palette von Mark-10-Sensoren für Kraft- und Drehmomentmessungen. Dank der intelligenten Plug & Test™ Technologie werden alle Kalibrierungen und Konfigurationen im Verbindungsstecker des Sensors, und nicht im Messgerät, gespeichert. Dadurch wird Austauschbarkeit der Sensoren gewährleistet. Selbstverständlich sind alle Sensoren auch mit der Series 3i Kraft-/Drehmomentmessgerät kompatibel.

Die Menüstruktur und meisten Spezifikationen des 5i ähneln der Series 5 der digitalen Kraftmessgeräte. Die Abtastrate beträgt 7000Hz und produziert genaue Messwerte bei einer breiten Palette von Anwendungen und Quick-Action-Tests. Ein hintergrundbeleuchtetes Grafik-LCD-Display mit großen Buchstaben und ein Funktionsmenü sind verfügbar, sodass auf verschiedene Funktion und konfigurierbaren Parameter des Gerätes zugegriffen werden kann. Daten können mittels USB, RS-232 und Mitutoyo (Digimatic) auf einen PC übertragen werden.

Darüber hinaus in eingebauter Datenspeicher für bis zu 1000 Messwerte enthalten, ebenso wie statistische Berechnungen mit Ausgang für einen PC. Integrierte Sollwerte mit den Indikatoren und Ausgängen sind ideal für Pass-Fail-Tests, sowie für die Ansteuerung externer Geräte wie Alarme, Relais- oder Prüfstande geeignet. Ein analoger Belastungsbalken auf dem Display dient zur grafischen Darstellung der angewandten Kraft oder des Drehmoments.

Mithilfe des 5i Mittelwertmodus wird die durchschnittliche Belastung im Laufe der Zeit aufgezeichnet, während im externen Trigger-Modus verschiedene Tests einfach und präzise durchzuführen sind.

Das 5i Messgerät umfasst MESUR Lite Software zur Datenerfassung. MESUR Lite erstellt von den kontinuierlichen oder Single-Point-Daten Tabellen. Gespeicherte Daten des Indikators können abschnittsweise heruntergeladen werden. Der One-Klick-Export nach Excel ermöglicht weitere Datenbearbeitung.


 Merkmale
 Austauschbare Kraft-und Drehmomentsensoren durch Plug- & Test™ -Technologie
 High-Speed Abtastrate von 7000 Hz
 Passwortsicherung für einzelne Tasten und Kalibrierung
 Großes, hintergrundbeleuchtetes Grafik-Display
 USB, RS-232, Mitutoyo und analoge Ausgänge
 Nutzlastbalken mit Sollpunktmarkierungen
 Datenspeicher für 1000 Werte mit Statistik (Minimum, Maximum, Mittelwert, Standardabweichung) und Ausgängen
 Externer Trigger-Modus - für Schaltkontakt-Tests oder zum Stoppen Anzeigeaktualisierung auf Abstand
 Mittelwertmodus - berechnet die durchschnittliche Messwerte über die Messzeit
 5 auswählbare Messeinheiten
 Konfigurierbare akustische Alarme und Tastentöne
 Automatische Datenausgabe über USB/RS-232
 Passwortschutz für Sensor, um unerlaubten Gebrauch zu verhindern
 CE Zertifizierung


 Downloads

manual  Vergleichstabelle der Serie 3i-5i-7i   Klicken Sie hier zum Download



 Foto Galerie


Click for Larger image

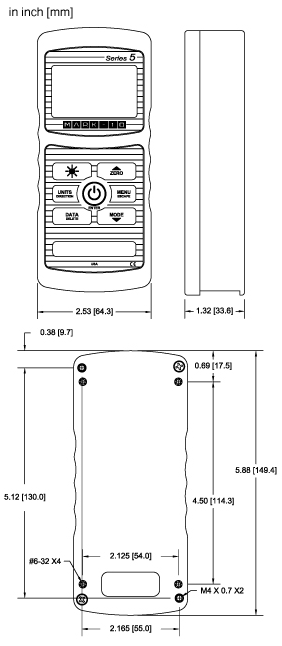

 Abmessungen
Dimensions


 Zubehör
PTA

Kompatibel mit Ladezellen mit Dehnmessstreifen, Kraftsensoren und Drehmomentsensoren

PTA
 Klicken Sie auf das Bild für mehr Details

R01 Series

Misst Zug- und Druckkraft

Erhältliche Kapazitäten von 250 N bis zu 50 kN

Sehr stabiles Design mit S-Form

Gewindebohrungen für viele Anwendungen

R01 Series
 Klicken Sie auf das Bild für mehr Details

R02 Series

Misst Spannungs- und Kompressionskraft

Für Kompressionskräfte bis zu 50 kN

R02 Series
 Klicken Sie auf das Bild für mehr Details

R03 Series

Misst Spannungs- und Zugkraft von 1 N bis 500 N

R03 Series
 Klicken Sie auf das Bild für mehr Details

R04 Series

Misst sowohl Spannungs- als auch Kompressionskraft von 1 bis 500 N

R04 Series
 Klicken Sie auf das Bild für mehr Details

R05 Series

Misst Druck- und Zugkraft bis zu 2500 N

R05 Series
 Klicken Sie auf das Bild für mehr Details

R50 Series

Misst von 7 Ncm bis zu 1150 Ncm

R50 Series
 Klicken Sie auf das Bild für mehr Details

R51 Series

Austauschbares Bohrfutter (separater Verkauf)

Für Kapazitäten von 7 bis 1150 Ncm

R51 Series
 Klicken Sie auf das Bild für mehr Details

R52 Series

Universelle Befestigung

Mit Kapazitäten von 7 Ncm bis zu 1150 Ncm

R52 Series
 Klicken Sie auf das Bild für mehr Details

R53 Series

Wendebacken für runde oder rechteckige Behälter

R53 Series
 Klicken Sie auf das Bild für mehr Details

R55 Series

Vierkantantrieb auf beiden Seiten

Robustes Design mit Zylinderform

R55 Series
 Klicken Sie auf das Bild für mehr Details


 Verwandte Produkte

AC1008
Tischfuß für BGI
related

 Click image for more info

Calibration Torque Instruments
Kalibrierung Drehmomentmessgeräte
related

bluedot Kurze Bearbeitungszeit

bluedot Einfache Kalibrierungsplanung

 Click image for more info


 Lieferumfang
Der 5i wird geliefert mit einer Tragetasche, universellem AC-Adapter, Batterie, Kurzanleitung, USB-Kabel, Ressourcen-CD (USB-Treiber, MESUR Lite-Software, MESURgauge DEMO-Software und Benutzerhandbuch) und NIST-konformen Kalibrierschein.Complete kit


 Spezifikationen
Genauigkeit ± 0,2% vom Endwert ± 1 Ziffer + Sensor
Abtastfrequenz 7000 Hz
Strom AC oder Akku. Multi-Schritt-Indikator für schwache Batterie. Gerät schaltet sich automatisch ab, wenn Spannung zu gering ist
Batterielaufzeit Hintergrundbeleuchtung ein: Bis zu 7 Stunden Dauerbetrieb
Hintergrundbeleuchtung aus: Bis zu 24 Stunden Dauerbetrieb
Ausgänge USB / RS-232: Bis zu 115200 Baud konfigurierbar. Inklusive Kontrollsprache 2 für volle Computersteuerung
Mitutoyo (Digimatic): Serielle BCD, geeignet für alle Mitutoyo SPC-kompatiblen Geräte
Analog : ± 1 VCD, ± 0,25% vom Endwert der Kapazität
Allzweck: Drei Open-Drain-Ausgänge, ein Eingang
Sollwerte: Drei Open-Drain-Leitungen.
Konfigurierbare Einstellungen Digitale Filter, USB Output-Einstellungen, Beleuchtung, automatische Abschaltung, Tastentöne, Audio-Alarm, Standardeinstellungen, Kalibrierung
Überbelastungsschutz 150% vom Endwert (Display zeigt "OVER" an bei 110% und mehr)
Gewicht 0,3 kg
Im Lieferumfang enthalten Tragetasche, universeller AC-Adapter, Batterie, Kurzanleitung, USB-Kabel, Ressourcen-CD (USB-Treiber, MESURTM Lite-Software, MESURTMgauge DEMO-Software)
Garantie 3 Jahre


 Bestellen

 Artikel Preis Beschreibung Im Einkaufswagen     Shopping cart
Produkt(e)
 Series 5I € 738.50 Advanced Torque/Force Indicator
Hinzufügen


Alle Beträge sind ohne MwSt
