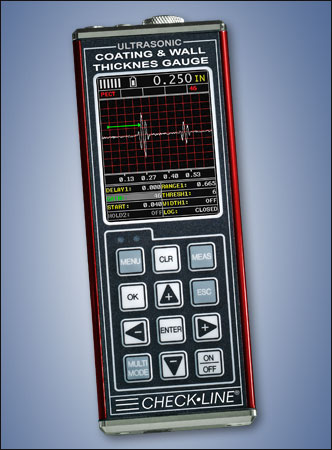

TI-CMXDLP
Ultraschall Wand- und Schichtdickenmessgerät mit Datenspeicher |
2 Modelle:
TI-CMXDLP - Schwarz-weiß Modell
TI-CMXDLP-C - Farbiges Modell
Das CHECKLINE® TI-CMXDLP misst sowohl die Dicke von Beschichtungen als auch Wanddicken zuverlässig und schnell - von nur einer Seite! Außerdem zieht es die Schichtdicke von der Wanddicke automatisch ab, wenn der Puls-Echo Modus eingeschaltet ist. So wird dem Benutzer ermöglicht die feinsten Unebenheiten und Korrosionen zu erkennen, ohne die Beschichtung entfernen zu müssen.
Der A-Scan Modus ermöglicht dem Benutzer die Wellenform des Echos graphisch zu sehen und so eine bessere Einsicht zu bekommen und die notwendigen Einstellungen zu verändern um optimale Messungen zu erreichen. Dies ist besonders wichtig für besonders schwierige und anspruchsvolle Messungen. Das TI-CMXDLP hat außerdem den E-EV Modus (Echo-Echo-Verify), der auch als Dreifacher-Echo-Modus bekannt ist. Dieser versichert die Richtigkeit der Wert auf der Anzeige und garantiert so akkurate und verifizierte Messungen durch aufeinanderfolgende Echos.
Das sehr große grafische LCD ist mit einer Hintergrundbeleuchtung ausgestattet und bietet einfach zu lesende Schriftarten und Grafiken, die unter anderem die Geschwindigkeit, den Funktionsmodus, Alarm und den Scan Modus anzeigen. Die Hintergrundbeleuchtung kann auf ON (immer eingeschaltet), OFF (immer ausgeschaltet) oder AUTO (automatisch eingeschaltet bei Messungen).
Probieren Sie das TI-CMXDLP selbst aus!
Klicken Sie hier für die Demo des TI-CMXDLP
Fünf benutzerdefinierte Funktionsmodi sind vorinstalliert:
Coating On:Misst Wanddicken im Puls-Echo Modus. Die Wanddicke und die Schichtdicke werden separat angezeigt.
Coating Off: Misst Wanddicken im Puls-Echo Modus. Es zeigt jedoch nur die Wanddicke an.
Temperature Compensated: Misst Wanddicken im Puls-Echo Modus und verändert automatisch die Kalibrierung um Temperaturveränderungen des Materials zu kompensieren.
Thru-Coat: Misst die Wanddicke mit dem Echo-Echo Modus (die Beschichtung wird nicht berücksichtigt).
Coating Only:Misst NUR die Dicke der Beschichtung.
|
|
- Eingebauter Speicher mit RS232 Ausgang zur Datenübertragung an einen Drucker oder PC
- Datacomm Software und RS232 Kabel inklusive zum Transfer und zur Analyse von Daten
- Daten können in zwei Tabellen eingefügt werden. Sowohl als Tabelle mit Reihen und Spalten oder als sequentielle Datei, bei der alle Ergebnisse in einer Spalte zu finden sind.
- Jede "grid type" Tabelle kann auf 999 Reihen und 52 Spalten eingerichtet werden.
- Jede "sequential" Tabelle kann bis zu 512 Reihen in einer Spalte befassen.
- Jede Datei kann nur mit den Datenwerten oder mit der Graphik angezeigt werden. Die Speicherkapazität beträgt 225.000 Werte oder 16.000 Werte mit Graphik
|
 Automatische Erkennung der Sonde und Nullung der Sonde im automatischen Modus oder manuell. | | Viele Doppel-Element Sonden können für fast alle Anwendungen verwendet werden. | | Säulendiagramm mit benutzerdefinierten Start- und Zielwerten um die höchste Auflösung um den gewünschten Dicken Wert herum zu erreichen. | | Der Differential Mode ermöglicht dem Benutzer einen gewünschten Dicken Wert (target thickness value) einzustellen und so die Abweichungen vom gewünschten Wert und des aktuellen Wertes durch einen "Plus-" und "Minuswert" angezeigt bekommen. | | Beinhaltet die NIST-nachweisbare Kalibrierung. | | Einstellbare Zunahme in 5 Schritten (SNiedrig, Niedrig, Mittel, Hoch & SHoch) in 2db Schritten die eine Zunahme Bereich von 8db fördern (42 db - 50 db). |
| | 64 benutzerdefinierte Setups können gespeichert werden und so jederzeit wieder abgefragt und einfach wieder erkannt werden. | | Höchst- und Tiefst Grenzwerte können mit einem Alarm versehen und so akustisch und visuell angezeigt werden. | | Misst sowohl die Dicke von Beschichtungen und Farbschichten als auch die von Wanddicken ( in eienr Messung). | | CE Zertifiziert | | 2 Jahre Garantie | | Metallgehäuse ermöglicht einen starken Schutz unter rauhen Bedingungen. |
|
|
Hi-Speed Scan Mode |
B-Scan Mode |
 |
 |
| Der Scan Modus misst 64 Mal pro Sekunde und zeigt minimale und maximale Messung innerhalb des Scan Intervalls an. Die Abtastrate beträgt 200/Sekunde , wenn "Coating Measurements" (Beschichtungen Messen) ausgeschaltet ist. |
Der B-Scan zeigt einen terminierten Querschnitt von den Testmaterialien, bzw. die Unterseite von der Röhren- oder Behälteranwendung. Die B-Scan Anzeige zeigt mit einer Rate von sieben Sekunden pro Anzeige von links nach rechts. |
|
|
| TI-SB | Mit höchster Präzision produziert Beinhaltet das NIST Kalibrierungszertifikat und Testdaten |  | | | Klicken Sie auf das Bild für mehr Details
|
| TI-SB4 | Nicht zertifizierter Testblock aus Stahl Für eine bequeme Bestätigung Ihrer Wanddickenmessgerät Kalibrierung |  | | | Klicken Sie auf das Bild für mehr Details
|
| TICC-MVX | Hergestellt aus strapazierfähigem Cordura Nylon mit Schulter- und Handgelenkriemen mit integrierter Gürtelschlaufe |  | | | Klicken Sie auf das Bild für mehr Details
|
| CF12 | Für eine Ultraschallverbindung zwischen Sonde und Messmaterial Flasche mit 355 ml Kopplungsflüssigkeit |  | | | Klicken Sie auf das Bild für mehr Details
|
| TI-V-BLOCK | Der V-Block Messfühler Halter ermöglicht dem Benutzer viel Kontrolle und Wiederholbarkeit beim Messen von Röhren und anderen kurvigen Materialien. |  | | | Klicken Sie auf das Bild für mehr Details
|
| TI-DIN-CAL | Kalibrierungszertifikat DIN 55 350 Teil 18, § 4.22, DIN ISO 8402 Teil 1 |  | | | Klicken Sie auf das Bild für mehr Details
|
| TI-PRINTER | Klein, tragbar und einfach zu bedienen Druckt statistische Daten von Ultraschall-Wanddickenmessgeräten mittels seriellem (RS232) Ausgang |  | | | Klicken Sie auf das Bild für mehr Details
|
| RS232-2-USB | Serieller (RS232) Vivanco USB Adapter USB an D-sub 9poligen Stecker |  | | | Klicken Sie auf das Bild für mehr Details
|
| N-306-0010 | RS232 (DB-9 zu Lemo) Datenkabel mit 182 cm Länge |  | | | Klicken Sie auf das Bild für mehr Details
|
| TI-CMX-UW-50 | Unterwassersonde mit 15 Meter langem Kabel, mit unpolarisierten Dual-Lemo Anschlüssen 1,27 cm, 5 MHz Sonde für verschiedene Stahl, Edelstahl, Aluminium etc. |  | | | Klicken Sie auf das Bild für mehr Details
|
| CF2H | Temperaturbereich: -18°C bis 315° C In 60ml Tube abgefüllt |  | | | Klicken Sie auf das Bild für mehr Details
|
|
 |
Kleinster konvexer Krümmungsradius |
8,89 mm |
| Kleinster konkaver Krümmungsradius |
76,2 mm |
 |
Minimale Fläche |
25,4 mm |
 |
Minimaler Durchmesser Messfläche |
3,8 mm |
 |
Dünnste Substratdicke - F |
N/A |
| Dünnste Substratdicke - NFe |
N/A |
Das sehr große, farbige LCD ist hintergrundbeleuchtet und mit einfach zu lesenden Schriftarten, Grafiken und Anzeigewörtern, einschließlich Geschwindigkeit, Betriebsmodus, Warnsignale, Scan Modus und mehr, ausgestattet. Die Hintergrundbeleuchtung kann auf ON (immer eingeschaltet), OFF (immer ausgeschaltet) oder AUTO (automatisch bei Messung eingeschaltet) eingestellt werden.
Mit der ultraschnellen Verarbeitung (Display-Aktualisierung von 120 Mal/Sekunde) ist das TI-CMXDLP zudem ein sehr effektives Gerät, wenn es im Fehlerprüfmodus verwendet wird und damit zu einem Bruchteil der Kosten eines Fehlerprüfgeräts Risse, Ablösungen, Schweißnahtsbeschädigungen etc, identifiziert und ortet. Es umfasst zudem auch eine "Feuchtmittelfunktion", die das Herausfiltern von unbearbeiteten Signaldaten mit einem reinen Signal unterstützt, vor allem bei niedrigen und sehr hohen Sondenfrequenzen.
 |
| Beschreibung: |
Scherwellensonde mit Gewinde zum schnellen Auswechsel zwischen Ecken. Ideal bei begrenztem Zugang und gebogene Oberflächen. |
| Gebrauch: |
Allgemeine Prüfung von Schweißnähten |
| Dämpfung: |
Hohe Zunahme (G), Resolution(R) *Angeben der Dämpfung nach (QC), Keine Dämpfung bei 3.5 MHz |
| Verbindung: |
Microdot |
| Elementgröße |
2.25 MHz |
3.5 MHz |
5.0 MHz |
10.0 MHz |
| .250" Durchm. |
QC2525 |
- |
QC2550 |
QC2510 |
| .375" Durchm. |
QC3725 |
- |
QC3750 |
QC3710 |
| .500" Durchm. |
QC5025 |
PQC5035 |
QC5050 |
QC5010 |
 |
| Enden zum schnellen Wechsel- Benutzerspezifische Winkel auf Anfrage verfügbar |
| Elementgröße |
.250" Durchm. |
.375" Durchm. |
.500" Durchm. |
| 45° |
QW2545 |
QW3745 |
QW5045 |
| 60° |
QW2560 |
QW3760 |
QW5060 |
| 70° |
QW2570 |
QW3770 |
QW5070 |
|
| Messbereich: |
Pulse-Echo Modus: Erkennung von Vertiefungen und Rissen : 0.63 bis 254 mm (0.025 - 9.999inches)
Echo-Echo Modus: Messungen durch Beschichtungen und Farbe: 2.54 bis 102 mm (0.1 - 4.0 inches).
Der Messbereich kann Schwanken +/- je nach Dicke der Beschichtung. |
| Max. Schichtdicke: |
2,54 mm |
| Auflösung: |
0.01mm (.001 inches) |
| Geschwindigkeit: |
1250 bis 9999 Meter/Sekunde
.0492 bis .3936 in./ms |
| Einheiten: |
Inch oder mm |
| Messmodi: |
- Puls-Echo (Korossionsmodus)
- Puls-Echo Beschichtung (Korossion ohne Beschichtung)
- Echo-Echo (durch Beschichtung) - Temp Comp (automatische Anpassung an Materialtemperatur)
- Nur Beschichtung (Ultraschall Schichtdickenmessgerät) |
| Sondentypen: |
Doppel Element (1 bis 10 MHz) |
| Ausgang: |
RS-232 für den Upload/ Download von Setups |
| Speicher Kapazität: |
TI-CMX: Keine
TI-CMXDL: mehr als 200,000 Messungen |
| Batterie: |
Drei 1,5V Alkaline oder 1,2V NiCad AA Zellen |
| Batterie Lebensdauer: |
Unter typischen Bedingungen 150 Stunden Alkaline Batterien oder 100 Stunden NiCad Zellen |
| Auto Ausschaltfunktion: |
bei Abwesenheit 5 Minuten |
| Display: |
1/8 Zoll VGA Graustufenbild 62 x 45.7mm |
| Tastatur: |
Folienschalter mit 12 fühlbaren Tasten |
| Gehäuse: |
Fließgepresstes Aluminiumgehäuse mit vernickeltem Endstück (versiegelte Dichtung) |
| Funktionstemperatur: |
-10° bis 60°C (-14° bis 140°F) |
| Gewicht net: |
383 gr |
| Abmessungen: |
63.5 W x 165 H x 31.5 D mm |
| Garantie: |
2 Jahre |
| Zertifikate: |
CE zertifiziert, in der Fabrik gemäß nationalen Standards kalibriert |
Das TI-CMXDLP wird in einem kompletten Set geliefert:
- das TI-CMXDLP Messgerät,
- Sonde,
- 4 oz. Flasche mit Kopplungsflüssigkeit,
- 2 AA Batterie,
- NIST Kalibirerungszertifikat,
- Gebrauchsanweisung,
- RS-232 Kabel,
- Software zur Datenübertragung,
- gepolsterter Tragekoffer.
|  |
| Artikel |
Preis |
Beschreibung |
Im Einkaufswagen |
 |
| Produkt(e) |
| TI-CMXDLP | €2295.00 | TI-CMXDLP Data-Logging Combination Coating & Wall Thickness Gauge | | |
| TI-CMXDLP-H | €2375.00 | TI-CMXDLP Data-Logging Coating & Wall Thickness Gauge with High Temp. Transducer | | |
| TI-CMXDLP-2225 | €2295.00 | TI-CMXDLP Data-Log. Coating-Wall Thickness Gauge + Transducer for Thin Plastics | | |
| TI-CMXDLP-C | €2595.00 | TI-CMXDLP-C Color Data-Logging Combination Coating & Wall Thickness Gauge | | |
| Zubehör |
| T-102-2900 | €285.00 | 1/4" dia 5.0 MHz Standard Replacement Transducer for TI-CMXDLP | | |
| T-104-2900 | €340.00 | 1/2" dia 5.0 MHz Heavy Wall Transducer for TI-CMXDLP | | |
| T-104-9900 | €300.00 | 1/2" dia 3.5 MHz Cast Iron & Plastics Transducer for TI-CMXDLP | | |
| T-102-2900-6A | €370.00 | 1/4" 5MHz Coating Transducer with 6ft armored cable | | |
| T-102-2900-H | €320.00 | 1/4" 5Mhz Coating Probe for Material Temperatures up to 150°C | | |
| TICC-MVX | €65.00 | Protective Holder for TI-CMXDLP | | |
| CF-AN | €9.00 | Coupling Fluid - 200 ml | | |
| CF-2H | €35.00 | High Temp Coupling Fluid - 2oz | | |
| V-Block | €150.00 | V-Block Transducer Holder | | |
| RS232-2-USB | €300.00 | USB to Serial Adapter | | |
| TI-CMX-UW-50 | €560.00 | Underwater probe with coating capability | | |
| TI-PRINTER | €330.00 | Printer for Wall Thickness Gauge | | |
| N-306-0010 | €110.00 | RS232 Data Cable 182cm | | |
| TI-SB4 | €115.00 | Uncertified Steel Testblock | | |
| TI-SB-4H | €300.00 | Steel Test Block | | |
| TI-SB-4L | €255.00 | Steel Test Block | | |
| TI-SB-5L | €385.00 | Certified Steel Test Step Block | | | | |
Alle Beträge sind ohne MwSt |
|
