Die TI-007X-Serie Präzisions-Dickenmessgeräte sind für hochauflösende Wanddickenmessungen an dünnen Materialien konzipiert und verwenden Einzelelement-Messköpfe mit oder ohne Verzögerungsstrecke.

Herkömmliche Ultraschall-Messköpfe weisen eine natürliche Totzone direkt unter dem Kristall auf, die ihre Fähigkeit einschränkt, dünne Wände genau zu erfassen. Diese Totzone entsteht durch die Überlappung der ausgehenden und zurückkehrenden Ultraschallimpulse.

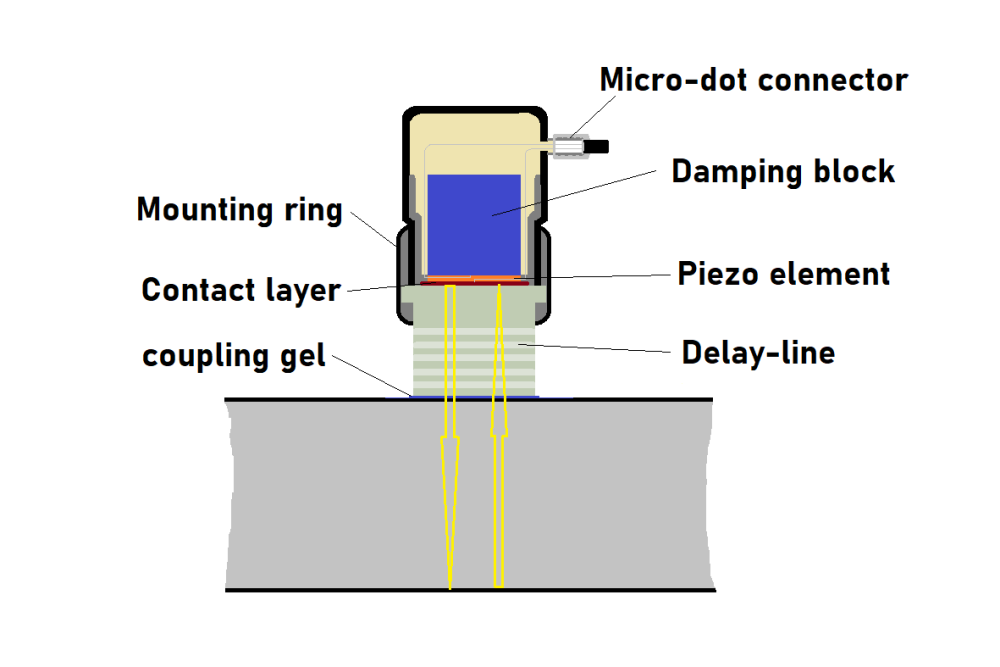

Um dieses Problem zu lösen, verwenden die Messköpfe der TI-007X-Serie eine Verzögerungsstrecke – ein festes Medium, das zwischen dem Messkopf und der Prüfoberfläche eingefügt wird. Dieses Design ermöglicht präzise Messungen von Wänden mit einer Dicke von bis zu 0,15 mm, reduziert gleichzeitig deutlich das Oberflächenrauschen und verbessert die Signalklarheit.

Verzögerungsstrecken bestehen typischerweise aus Materialien wie Acryl, Epoxyd oder Graphit. Graphit ist aufgrund seiner hervorragenden akustischen Dämpfungseigenschaften besonders geeignet für die Messung von Materialien mit niedriger Schallgeschwindigkeit, wie Kunststoffe.

Der durch die Verzögerungsstrecke verlängerte akustische Weg vergrößert die Zeittrennung zwischen gesendeten und empfangenen Echos und verbessert so die Messauflösung – was insbesondere bei Anwendungen mit dünnwandigen Materialien wichtig ist.

Darüber hinaus bieten Messköpfe mit Verzögerungsstrecke eine überlegene Wärmebeständigkeit, was sie ideal für Hochtemperaturanwendungen macht, bei denen Standardsonden beschädigt werden oder an Genauigkeit verlieren könnten.
