MiniTest FH Series magnetisches Wanddickenmessgerät mit höchster Präzision


Hergestellt in DeutschlandDas MiniTest 7200 FH / 7400 FH von Checkline Europe ist ein magnetisches Wanddickenmessgerät mit sehr hoher Präzision, das in zwei verschiedenen Ausführungen und mit zwei verschiedenen Sensoren erhältlich ist:


  • FH-7200: Bietet verschiedene Messfunktionen, wie Echtzeit-Dickenmessung, Anzeige von Minimum- und Maximummessungen, einem Offset Modus und automatische Speicherung von bis zu 100.000 Wanddicken.
  • FH-7400: Dieses Modell hat dieselben Eigenschaften wie der MiniTest 7200, ist aber mit einigen zusätzlichen Funktionen ausgestattet (statistische Grafiken, Echtzeittrend, Datenbank mit bis zu 200 Gruppen und steigender automatischer Speicherung bis zu 240.000 Werten mit 1200 Wanddickenwerte pro Gruppe).
  • Zwei verschiedene Sensoren: Sie können aus zwei austauschbaren Sonden mit einer gehärteten Sondenspitze und verschiedenen Kugelgrößen wählen. Somit können Sie Dickenbereiche von 0 – 4 mm (FH 4), sowie 0 – 10 mm (FH 10) problemlos messen.

Das FH-7200 und das FH-7400 sind magnetische Wanddickenmessgeräte, die Materialien mit einer Dicken von bis zu 10 mm akkurat und zerstörungsfrei messen können. Dank der handlichen Größe dieses magnetischen Wanddickenmessgeräts können Sie die FH-Geräte mühelos in Produktionsbereichen und Laborumgebungen einsetzen. Diese Geräte sind für alle nichtmagnetischen und eisenfreien Produkte mit verschiedenen Formen, Größen und Materialien geeignet (z.B. Kunststoff, Glas, Keramik, NE-Metalle, etc.). Beide Geräte sind ideal für Dickenmessungen von scharfen Ecken, kleinem Radius und/oder komplexen Formen erforderlich ist, geeignet.

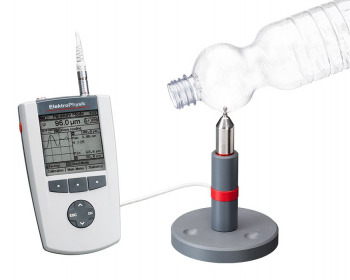

Mit den Referenzkugeln ist das Messen von Hohlkörpern, Flaschen, Dosen und anderen Lebensmittelverpackungen ein Kinderspiel. Die Stahlkugel wird in einfach in das Messobjekt eingeführt. Sobald die Magnetsonde von außen an den Hohlkörper angesetzt wird, wird die Referenzkugel angezogen und wird der Abstand bzw. die Dicke zwischen der Referenzkugel und dem Prüfkopf gemessen.



Merkmale

  • Ideal für Flaschen, Aluminiumbehälter, Glas und Plastikkomponenten mit komplexen Formen
  • Großes, leicht zu lesendes Display
  • Datenerfassung von bis zu 20 Datenpunkten pro Sekunde
  • Verschleißfeste Sensoren mit gehärteter Sensorspitze
  • Minimum- und Maximummessungen
  • Mehrpunkt-Kalibrierung auf bis zu 5 Punkten
  • Hohe Präzisionszielpunkte für wiederholbare Messungen
  • Menügesteuerte Benutzerschnittstelle
  • Kontextabhängige Online Hilfe
  • SPC Leistungsvermögen

Spezifikationen

Messbereich
mit Sonde FH4:
0 - 1,5 mm mit 1,5 mm Referenzkugel
0 - 2,5 mm mit 2,5 mm Referenzkugel
0 - 4,0 mm mit 4,0 mm Referenzkugel
Messbereich
mit Sonde FH10:
0 – 2,5 mm mit 2,5 mm Referenzkugel
0 – 4,0 mm mit 4,0 mm Referenzkugel
0 – 10,0 mm mit 6,0 mm Referenzkugel
Messunsicherheit
mit Sonde FH4:
0 – 1,5mm: ±(3 µm + 1% der Messung)
0 – 2,5 mm: ±(5 µm + 1% der Messung)
0 – 4 mm: ± (10 µm + 1% der Messung)
Messunsicherheit
mit Sonde FH10:
0 – 2,5 mm: ±(5 µm + 1% der Messung)
0 – 4 mm: ±(10 µm + 1% der Messung)
0-10 mm: ±(20 µm + 1% der Messung)
Auflösung niedriger Bereich:
FH4: 0,1 µm
FH10: 0,2 µm
Wiederholpräzision:
Besser als ± (1 µm + 0,5 % des Messwerts
Messverfahren:
magnetostatisch
Datenaufzeichnungsrate:
1 / 2 / 5 / 10 / 20 Messungen pro Sekunde (wählbar)
Datenspeicher:
FH7200: 100.000 Daten
FH7400: 240.000 Daten
Kalibrierungsmodus:
Fabrik, Null, Null + bis zu 4 Punkte
Maßeinheiten:
Metrisch: µm, mm
Zollsystem: mils, inch
Statistische Darstellung:
Numerisch, Trend und Histogramm (nur mit MiniTest 7400 FH)
Interface:
RS232 TTL + IrDA 1.0
Modelle:
MiniTest 7200 FH
MiniTest 7400 FH
Betriebstemperatur:
–10 °C bis +60°C (Lagertemperatur: –20°C bis +80°C)
Abmessungen:
153 mm x 89 mm x 32 mm
Gewicht:
310 Gramm
Stromversorgung:
4 AA Batterien, oder optionell AC Adapter

Lieferumfang

Das MiniTest FH magnetische Wanddickenmessgerät wird als komplettes Set geliefert, einschließlich:
  • Messgerät
  • Magnetische Sonde
  • 3 x Set von Referenzkugeln mit bei FH-4-Modell (1x 1,5 mm, 2,5 mm und 4 mm) mit FH-10-Modell (1x 2,5 mm, 4 mm und 6 mm)
  • Bedienungsanleitung
  • 4 AA Batterien
  • Schutzhülle aus Gummi mit Befestigungs- und Gürtelclip
  • Magnetischer Schraubenzieher
Alles in einem Hartschalentragekoffer aus Plastik.

Video


Downloads


Bestellen

Produkte


Produktname
Preis
Anzahl
FH7200 - MiniTest FH 7200 Wall Thickness Gauge (without probe)
€ 3.270,00

FH7400 - MiniTest FH 7400 Wall Thickness Gauge (without probe)
€ 4.290,00

FH4 Standard Probe measuring range (0 -6mm)
€ 3.065,00

FH4-1MM Probe suitable for additional 1mm balls
€ 3.210,00

FH4-M - FH4 Probe with extended measuring range (0 -9mm)
€ 3.415,00

FH10 Standard Probe measuring range (0 -13mm)
€ 3.400,00

FH10-M Probe Probe with extended measuring range (0 -23mm)
€ 3.730,00



Zubehör


Produktname
Preis
Anzahl
FH-BALLS-15 - MiniTest Steel Balls 1.5 mm - 100 pieces
€ 23,50

FH-BALLS-25 - MiniTest Steel Balls 2.5 mm - 100 pieces
€ 23,50

FH-BALLS-40 - MiniTest Steel Balls 4.0 mm - 50 pieces
€ 23,50

FH-BALLS-60 - MiniTest Steel Balls 6.0 mm - 25 pieces
€ 29,50

FH-BALLS-90 - MiniTest Steel Balls 9.0 mm - 10 pieces
€ 22,50

FH-CONN-BOX - MiniTest Connection Box with USB Cable
€ 222,50

FH-FOOT-SWITCH - MiniTest Foot Switch
€ 235,00

FH-ADAPTER - MiniTest FH Main Power Adapter
€ 70,00

FH-USB - MiniTest FH USB Connection cable to PC
€ 119,50

FH-IRDA - MiniTest IRDA IR adapter for PC
€ 59,00

Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
Produktstatus: Verfügbar , Vorbestellung 1-2 Wochen , Sonderbestellung , Anfrage
