Ultraschall-Wanddickenmessgeräte – So wählen Sie das richtige Modell

Unsere Ultraschall-Wanddickenmessgeräte ermöglichen eine zerstörungsfreie Messung von nur einer Seite und werden in Anwendungen eingesetzt, die von der Korrosionsprüfung bis hin zur Präzisionskontrolle von dünnwandigen Materialien reichen. Die Wahl des richtigen Modells hängt vom Material, der Beschichtung, dem Oberflächenzustand und den erforderlichen Funktionen ab.

Messbereich

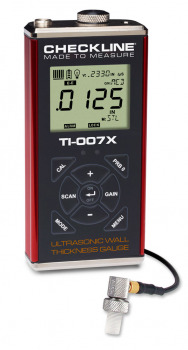

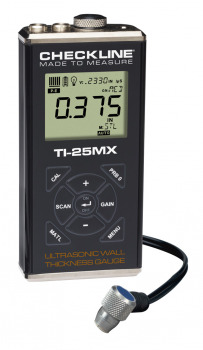

Für homogene Materialien ab 0,15 mm wählen Sie ein Präzisionsmodell wie das TI-007X, das eine Verzögerungsleitungs-Sonde (delay-line) für hochauflösende Messungen verwendet. Wenn Sie mit dickeren Materialien bis 254 mm arbeiten, sind Modelle wie das TI-25MX oder das TI-CMX besser geeignet und bieten eine breite Kompatibilität mit verschiedenen Sonden.

Auflösung

Für Anwendungen, die besonders präzise Messungen erfordern, z. B. bei dünnen Materialien, bietet die TI-007X-Serie eine Auflösung von 0,001 mm. Die meisten Standardmodelle bieten eine Auflösung von 0,01 mm, was für allgemeine Inspektionen ausreichend ist.

Messung beschichteter Materialien

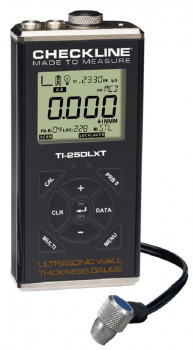

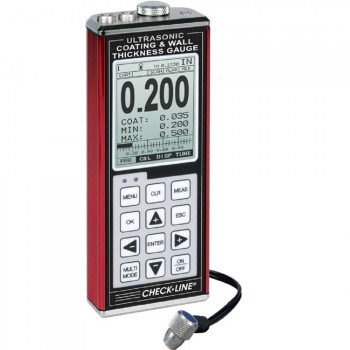

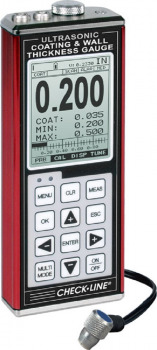

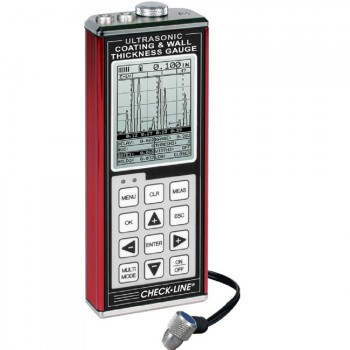

Wenn Sie lackierte oder beschichtete Oberflächen messen müssen, ohne die Beschichtung zu entfernen, wählen Sie ein Messgerät, das den Echo-Echo-Modus unterstützt, wie das TI-25DLXT, TI-MMX oder die TI-CMX-Serie. Diese Modelle ermöglichen präzise Wanddickenmessungen durch Lacke oder Beschichtungen hindurch.

Datenspeicherung

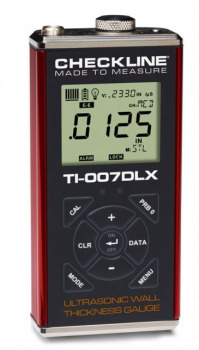

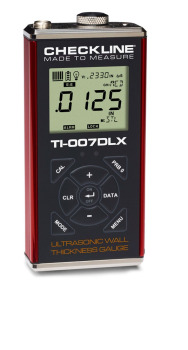

Wenn Sie Messwerte für eine spätere Analyse aufzeichnen müssen, sind Modelle mit integriertem Speicher wie das TI-007DLX, TI-25DLXT oder das TI-MMX-DL ideal. Diese Geräte können Tausende von Messwerten speichern und ermöglichen über USB eine einfache Datenübertragung.

Erweiterte Funktionen

Für anspruchsvolle Anwendungen sollten Sie Modelle mit folgenden Funktionen in Betracht ziehen:

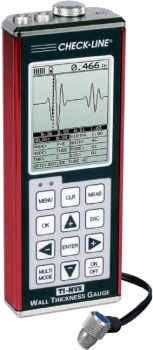

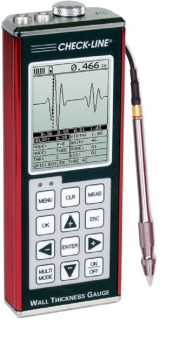

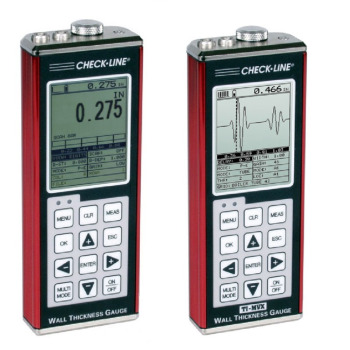

A-Scan / B-Scan: Für die visuelle Analyse von Wellenformen oder Querschnitten (z. B. TI-MVX, TI-CMXDLP)

Einstellbare Verstärkung & Schallgeschwindigkeit: Für schwierige Materialien oder eine bessere Kontrolle (z. B. TI-007X, TI-MMX)

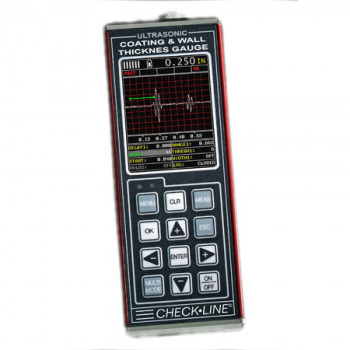

Farbdisplay: Für bessere Lesbarkeit und Analyse (z. B. TI-CMXDLP-C)

Spezialmodelle

Einige Messgeräte sind für spezielle Anwendungen entwickelt, die über die Standard-Wanddickenmessung hinausgehen:

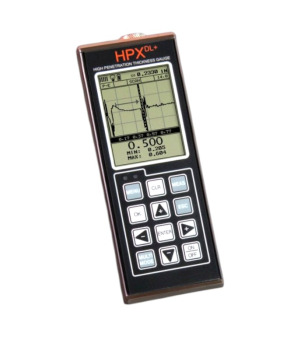

• HPX-DLP: Entwickelt für hohe Eindringtiefe bei schwierigen Materialien wie Guss, Gummi, Glasfaser, Verbundwerkstoffe (FRP) und Blei. Bietet Frequenzen von 0,5 bis 10 MHz sowie eine optimierte Signalverarbeitung.
• PR-9: Kompakter Schalltester, ideal für Rennsport- und Kfz-Werkstätten, mit schnellen Messungen an Stahl, Aluminium und anderen Metallen. Besonders geeignet zur Kartierung von Fahrgestellrohren und -platten.
• PR-8V: Ergänzt die PR-9-Funktionalität um Echo-Echo- und B-Scan-Modi und ermöglicht präzise Inspektionen durch Beschichtungen sowie eine verbesserte Strukturanalyse.

Brauchen Sie Beratung? Unser technisches Team hilft Ihnen gerne, das am besten geeignete Ultraschall-Wanddickenmessgerät für Ihre Messanforderungen und Ihren Anwendungsbereich auszuwählen.
