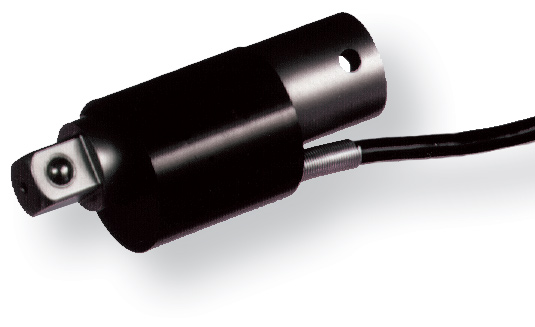

STE Kreuzschlüsselverlängerung als Drehmomentsensor


Das Modell STE Kreuzschlüsselverlängerung als Drehmomentsensor ist nicht mehr verfügbar und wurde durch das Modell R55 Series ersetzt. Bitte klicken Sie hier, um das neue Modell zu sehen.

Hergestellt in USAMithilfe dieses Sensors wird aus jedem Kreuzschlüssel ein Drehmomentschlüssel oder Komponent eines Drehmomentprüfsystems.

Kapazitäten sind von 20 bis 5000 lbin verfügbar.

Für den Gebrauch mit BGI ferngesteuertem Kraftmesser entwickelt.


Mitglied der BGI Familie

Der STE Drehmomentaufnehmer wird in Verbindung mit unserer BGI Drehmoment / Kraft-Anzeige verwendet, um ein komplettes Messsystem zu bilden.

Merkmale
  • Austauschbarer Sensor der BGI- Familie
  • Aluminium- und Edelstahlkonstruktion
  • "Persönliches Modul" speichert alle Kalibrierungs- und Konfigurationseinstellungen
  • "NIST Kalibrierungs Zertifikat" wird mitgeliefert

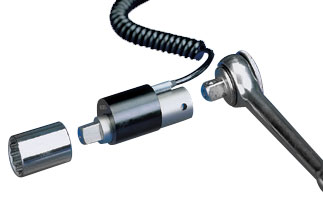

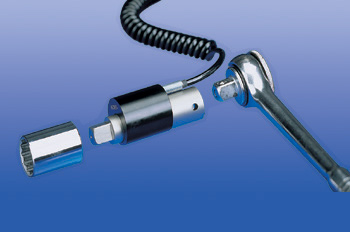

Typische Anwendungen
Typische Anwendungen

Spannungsbereiche
ModelRanges AuflösungGetriebegrößeØB (inch[mm])ØC (inch[mm])
STE20 20 lbin
230 kgFmm
220 Ncm
0.02 lbin
0.2 kgFmm
0.2 Ncm
1/4"0.56 [14.2]1.00 [25.4]
STE50 50 lbin
580 kgFmm
570 Ncm
0.05 lbin
0.5 kgFmm
0.5 Ncm
1/4"0.56 [14.2]1.00 [25.4]
STE100 100 lbin
1150 kgFmm
1150 Ncm
0.1 lbin
1 kgFmm
1 Ncm
1/4"0.56 [14.2]1.00 [25.4]
STE200 200 lbin
2300 kgFmm
2200 Ncm
0.2 lbin
2 kgFmm
2 Ncm
3/8"0.73 [18.5]1.12 [28.6]
STE400 400 lbin
4600 kgFmm
4500 Ncm
0.5 lbin
5 kgFmm
5 Ncm
3/8"0.73 [18.5]1.12 [28.6]
STE1000 1000 lbin
11500 kgFmm
11000 Ncm
1 lbin
10 kgFmm
10 Ncm
1/2"0.98 [24.9]1.25 [31.8]
STE5000 5000 lbin
55 kgFm
550 Nm
5 lbin
0.05 kgFm
0.5 Nm
3/4"1.48 [37.6]2.0 [50.8]

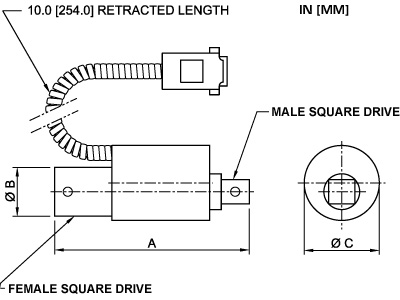

Abmessungen
Abmessungen-STE

STE-20 - STE-100:
A: 47,8 mm
ØB: 14,2 mm
ØC: 25,4 mm
Schlüsselgröße: 6,35 mm

STE-200 - STE-400:
A: 76,2 mm
ØB: 18,5 mm
ØC: 28,6 mm
Schlüsselgröße: 9,53 mm

STE-1000:
A: 88,9 mm
ØB: 24,9 mm
ØC: 31,8 mm
Schlüsselgröße: 12,7 mm

STE-5000:
A: 127.0 mm
ØB: 37.6 mm
ØC: 50.8 mm
Schlüsselgröße: 19,05 mm

Ähnliche Produkte

BGI Digitales Kraft-/ Drehmomentmessgerät


  • Vollständig austauschbare Kraft- und Drehmomentsensoren mit "Personality Modul" (speichert Kalibrier- und Nutzerdaten)
  • Ein I/O Anschluss für externe Gerätekontrolle
  • Durch die besondere Entwicklung des BGI kann man unzählig viele verschiedene Sensoren anschließen.
  • Jeder Sensor hat eine programmierbare Standardkonfiguration.
  • RS-232, Mitutoyo und analoge Ausgänge

Mehr Details

BGI Digitales Kraft-/ Drehmomentmessgerät

Spezifikationen
Genauigkeit:± 0,6% des Vollausschlags ±1 Ziffer + Genauigkeit des BGI
Gewicht:Von 0,27 kg bis 0,9 kg
Garantie:3 Jahre
