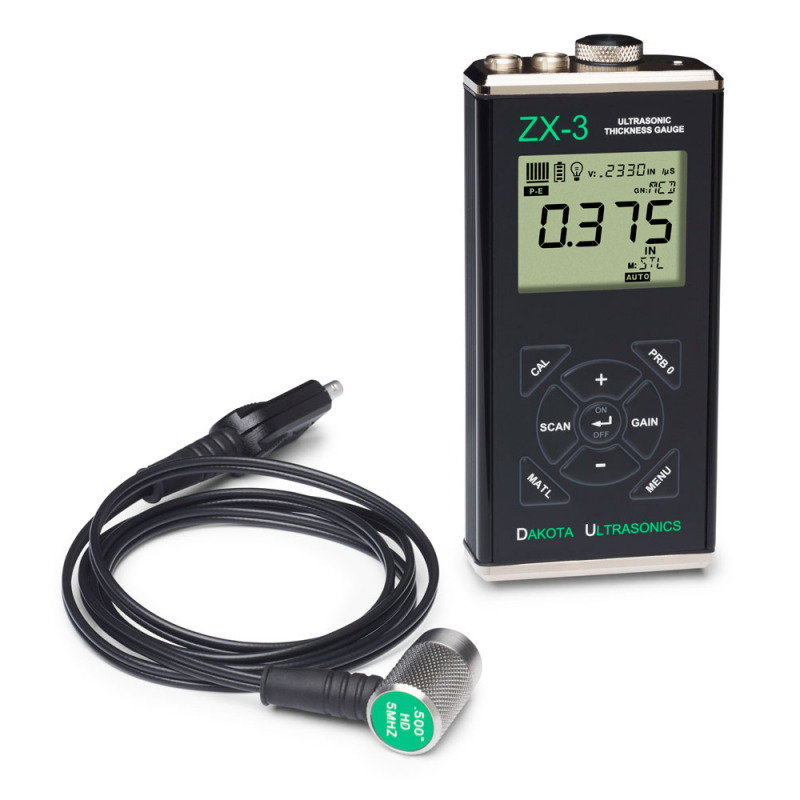

ZX-3 Ultraschall Wanddickenmessgerät


Hergestellt in USADas Dakota ZX-3 Ultraschall Wanddickenmessgerät misst mit höchster Präzision die Wandstärke sowie den Korrosionsgrad aller Metalle, Keramiken, Gläser und harte Kunststoffe von einer Seite des Materials aus.

Je nach Material und Sonde kann das ZX-3  eine Wandstärke von bis zu 915 mm messen.

Der ZX-3 vereint die besten Eigenschaften des ZX-2 und ermöglicht zusätzlich eine Auswahl aus 8 voreingestellten Materialien sowie das Programmieren von 2 benutzerdefinierten Materialgeschwindigkeiten. Darüber hinaus kann die Geschwindigkeit frei eingestellt werden und auf ein Materialmuster mit bekannter Dicke kalibriert werden, bei dem die Geschwindigkeit automatisch berechnet wird. Um die Linearität über einen weiten Bereich zu optimieren, kann man außerdem eine 2-Punkt-Kalibrierung an zwei Materialproben mit bekannter Dicke durchführen. Die optimale Geschwindigkeit wird automatisch berechnet, um die höchste Genauigkeit und Linearität zwischen dem niedrigen und dem hohen Kalibrierungspunkt zu erzielen.

Desweiteren kann der ZX-3 im Single Thickness Reading-Modus oder im Scan-Modus verwendet werden, bei dem die Sonde über einen großen Messbereich gezogen wird und der während des "Scans" aufgezeichnete Mindestdickenwert wird angezeigt.

DDas Messgerät ist stoßfest und umweltdicht (IP65) und hat eine wasserdichte Sonde, um einen störungsfreien Betrieb unter schwierigen Anwendungsbedingungen zu gewährleisten.


Merkmale
  • Messbereich:
    1,00 - 199,9 mm (mit Standardsonde) - 0,63 - 914,4 mm (je nach Sonde und Material)
  • Auflösung 0.01 mm
  • Das gut sichtbare LCD-Display ist bei allen Lichtverhältnissen und Temperaturen von bis zu -30 ° C lesbar
  • Wählbare Hintergrundbeleuchtung EIN / AUS / AUTO
  • Enthält ein rückverfolgbares NIST-Kalibrierungszertifikat
  • Die Sonde ist wasserdicht und kann in Wasser getaucht werden
  • Schlagfestes und umweltfreundliches Gehäuse aus stranggepresstem Aluminium (IP65)
  • 5 Jahre Garantie

Messgrenzen
Kleinster konvexer Krümmungsradius Kleinster konvexer Krümmungsradius 8.89 mm
Kleinster konkaver Krümmungsradius 76.2 mm
Kleinster konkaver Krümmungsradius Minimale Bauhöhe 25.0 mm
Minimaler Durchmesser Messfläche Minimaler Durchmesser Messfläche 3.8 mm
Dünnste Substratdicke - F Dünnste Substratdicke - F na
Dünnste Substratdicke - NFe na

Zusätzliche Funktionen:

Nullung:
Automatische oder manuelle Nullung des Prüfkopfes

Sondendurchmesser:
Geben Sie den Sondendurchmesser für eine erhöhte Linearität an.

Hochgeschwindigkeits-Oberflächenscan:
Zeigt den niedrigsten Wert an, der während eines 100-Hz-Scans erkannt wurde.

Differentialmodus:
Zeigt ± Abweichung von einem eingegebenen Nennwert an.

Alarmmodus:
Einstellbare Höchst- und Mindestgrenzen. Grenzwert wird durch einen visuellen und einen akustischen Alarm angezeigt.


Lieferumfang

Der ZX-3 wird in einem kompletten Set in einem Koffer geliefert, bestehend aus:

  •      Ultraschall-Wandstärkemessgerät ZX-3
  •      Ultraschallsonde
  •      120 ml Kupplungsflüssigkeit
  •      NIST rückverfolgbares Kalibrierungszertifikat
  •      2 AA-Batterien
  •      Bedienungsanleitung


Zubehör

A-302-6002 Gummischutzhülle für TI-Serie Wanddickenmessgeräte mit kleinem Gehäuse


  • Integrierter Ständer für komfortables arbeiten auf einem Tisch oder einer Werkbank
  • Hand- und Schulterschlaufe
  • Schützt zuverlässig vor versehentlicher Beschädigung

Mehr Details

A-302-6002 Gummischutzhülle für TI-Serie Wanddickenmessgeräte mit kleinem Gehäuse 127313

Kategorie Prüfköpfe für Ultraschall-Wanddickenmessgeräte


Prüfköpfe für Wanddickenmessungen - große Auswahl. Single-Element Prüfköpfe und Dual-Element Prüfköpfe, sowie Prüfköpfe für Sonderanwendungen.

Mehr Details

Kategorie Prüfköpfe für Ultraschall-Wanddickenmessgeräte 1151

TI-25-UW-50 Unterwasser-Sonde mit 15 Meter Kabel


  • Unterwassersonde mit 15 Meter langem Kabel, mit unpolarisierten Dual-Lemo Anschlüssen
  • 1,27 cm, 5 MHz Sonde für verschiedene Stahlsorten, Edelstahl, Aluminium etc.

Mehr Details

TI-25-UW-50 Unterwasser-Sonde mit 15 Meter Kabel 126123

Spezifikationen
Messbereich gesamt: 0,63 - 914,4 mm (je nach Material und Sondentyp)
Messbereich (Stahl): 1,00-199,9 mm (avec sonde standard T-102-2000)
Auflösung: 0.01 mm
Messmodus: Pulse-Echo (P-E)
Geschwindigkeit: 305 to 18,542 Meter/Sek
Prüfkopf (standard): 1/4 ", 5 MHz Dual-Element-Prüfkopf, tatsächliche Verschleißfläche beträgt 17 mm (T-102-2000)
Prüfkopf (optional): 1 bis 10 MHz, 3/16 "bis 1 Zoll (kundenspezifische Sonden erhältlich)
Kabel: 1,2 m wasserdichtes Kabel mit nicht polarisierten Schnellkupplungen
Display: Großes LCD-Display mit jeweils 4,5 Stellen und einer Höhe von 1,3 cm - Einstellbare Hintergrundbeleuchtung
- Unterteilung in einzelne Segmente, um eine klare Wiedergabe erweiterter Informationen zu gewährleisten
Aktualisierungsrate Display: 10 Hz (10 Aktualisierungen/Sekunde)
Pulswiederholungsfrequenz (PRF): 200 Hz (200 Pulsierungen/Sekunde)
Temperaturgrenzen: Material: -20 bis 100 ° C. Hochtemperatursonden erhältlich
Batterietyp: 2x AA-Batterien (wiederaufladbare Batterien können verwendet werden)
Lebensdauer Batterie: Gehäuse aus extrudiertem Aluminium mit Endkappen aus vernickeltem Aluminium (Dichtung abgedichtet)
Gehäuse: Gehäuse aus extrudiertem Aluminium mit Endkappen aus vernickeltem Aluminium (Dichtung abgedichtet)
Klassifizierung Gehäuse: IP65
Gewicht: 308 Gramm
Abmessungen: 63.5 x 131.3 x 31.5 mm
Zertifizierung: Rückführbahres NIST Zertifikat
Garantie: Messgerät: 5 Jahre Sonden: 90 Tage

Bestellen
Produkt

Produkt
Preis
Anzahl
ZX-3 Ultraschall-Wanddickenmessgerät Komplettset mit Sonde T-102-2000
€ 1.383,00

Zubehör

Produkt
Preis
Anzahl
A-302-6002 - Gummischutzhülle für TI-Serie klein
€ 88,00
Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
Produktstatus: Verfügbar , Vorbestellung 1-2 Wochen , Lieferzeit variiert, bitte kontaktieren Sie uns
