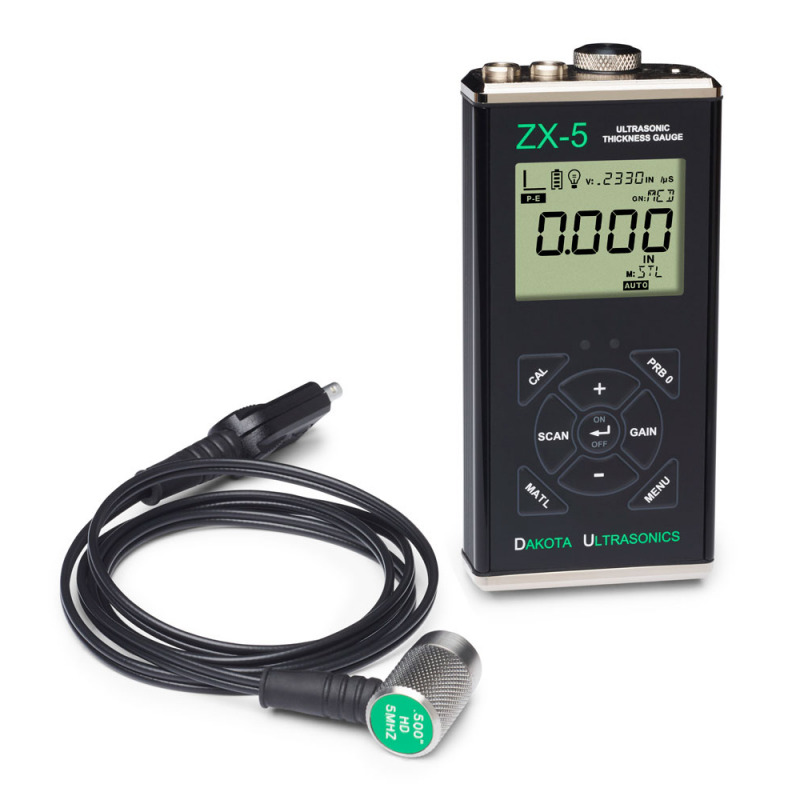

ZX-5 Ultraschall-Wanddickenmessgerät mit USB Ausgang


Hergestellt in USADas Dakota ZX-5-Wanddickenmessgerät verfügt über alle grundlegenden Funktionen der ZX-Serie, kombiniert mit der zusätzlichen Funktion eines USB-C-Anschlusses für die Übertragung von Daten an einen PC oder eines Datenerfassungsprogrammes *.

Mit dem ZX-5 können Sie aus 8 voreingestellten Materialien auswählen sowie 2 benutzerdefinierte Materialgeschwindigkeiten programmieren und die Geschwindigkeit frei an eine bekannte Materialprobe anpassen. Die ZX-Serie wurde sie für die einseitige Messung der Wandstärke und die Beurteilung des Korrosionsgrads in allen Metallen, Keramiken, Glas und den meisten starren Kunststoffen entwickelt.

Der Gesamtmessbereich hängt vom Material und vom Sondentyp ab und reicht von 0,63 bis 914,4 mm. Der Messbereich auf Stahl mit der Standardsonde T-102-2000 reicht von 1,00 bis 199,9 mm.


* Hinweis: Der ZXC-5 verfügt nicht über integrierte Daten.


Merkmale
  • Das gut sichtbare LCD-Display ist lesbar bei allen Lichtverhältnissen und Temperaturen bis zu -30 ° C
  • Messbereich:
    1,00 - 199,9 mm (mit Standardsonde) - 0,63 - 914,4 mm (je nach Sonde und Material)
  • Auflösung 0.01 mm
  • Wählbare Hintergrundbeleuchtung EIN / AUS / AUTO
  • Enthält ein rückverfolgbares NIST-Kalibrierungszertifikat
  • Schlagfestes und umweltfreundliches Gehäuse aus stranggepresstem Aluminium (IP65)
  • 5 Jahre Garantie

Typische Anwendungen
Typische Anwendungen

Messgrenzen
Kleinster konvexer Krümmungsradius Kleinster konvexer Krümmungsradius 8.89 mm
Kleinster konkaver Krümmungsradius 76.2 mm
Kleinster konkaver Krümmungsradius Minimale Bauhöhe 25.0 mm
Minimaler Durchmesser Messfläche Minimaler Durchmesser Messfläche 3.8 mm
Dünnste Substratdicke - F Dünnste Substratdicke - F na
Dünnste Substratdicke - NFe na

Zusätzliche Funktionen:

Nullung:
Automatische oder manuelle Nullung des Prüfkopfes

Sondendurchmesser:
Geben Sie den Sondendurchmesser für eine erhöhte Linearität an.

Hochgeschwindigkeits-Oberflächenscan:
Zeigt den niedrigsten Wert an, der während eines 100-Hz-Scans erkannt wurde.

Differentialmodus:
Zeigt ± Abweichung von einem eingegebenen Nennwert an.

Alarmmodus:
Einstellbare Höchst- und Mindestgrenzen. Grenzwert wird durch einen visuellen und einen akustischen Alarm angezeigt.


Lieferumfang

Der ZX-5 wird in einem kompletten Set in einem Koffer geliefert, bestehend aus:

  •      Ultraschall-Wandstärkemessgerät ZX-3
  •      Ultraschallsonde
  •      120 ml Kupplungsflüssigkeit
  •      NIST rückverfolgbares Kalibrierungszertifikat
  •      2 AA-Batterien
  •      Bedienungsanleitung


Zubehör

A-302-6002 Gummischutzhülle für TI-Serie Wanddickenmessgeräte mit kleinem Gehäuse


  • Integrierter Ständer für komfortables arbeiten auf einem Tisch oder einer Werkbank
  • Hand- und Schulterschlaufe
  • Schützt zuverlässig vor versehentlicher Beschädigung

Mehr Details

A-302-6002 Gummischutzhülle für TI-Serie Wanddickenmessgeräte mit kleinem Gehäuse 127313

Kategorie Prüfköpfe für Ultraschall-Wanddickenmessgeräte


Prüfköpfe für Wanddickenmessungen - große Auswahl. Single-Element Prüfköpfe und Dual-Element Prüfköpfe, sowie Prüfköpfe für Sonderanwendungen.

Mehr Details

Kategorie Prüfköpfe für Ultraschall-Wanddickenmessgeräte 1151

TI-25-UW-50 Unterwasser-Sonde mit 15 Meter Kabel


  • Unterwassersonde mit 15 Meter langem Kabel, mit unpolarisierten Dual-Lemo Anschlüssen
  • 1,27 cm, 5 MHz Sonde für verschiedene Stahlsorten, Edelstahl, Aluminium etc.

Mehr Details

TI-25-UW-50 Unterwasser-Sonde mit 15 Meter Kabel 126123

Spezifikationen
Gesamtmessbereich: 0,63 - 914,4 mm (je nach Material und Sondentyp)
Messbereich (Stahl): 1,00-199,9 mm (avec sonde standard T-102-2000)
Auflösung: 0.01 mm
Messmodus: Pulse-Echo (P-E)
Geschwindigkeit: 305 to 18,542 Meter/Sek
Prüfkopf (standard): 1/4 ", 5 MHz Dual-Element-Prüfkopf, tatsächliche Verschleißfläche beträgt 17 mm (T-102-2000)
Prüfkopf (optional): 1 bis 10 MHz, 3/16 "bis 1 Zoll (kundenspezifische Sonden erhältlich)
Kabel: 1,2 m wasserdichtes Kabel mit nicht polarisierten Verbindungen
Display: Großes LCD-Display mit jeweils 4,5 Stellen und einer Höhe von 1,3 cm - Einstellbare Hintergrundbeleuchtung
- Unterteilung in einzelne Segmente, um eine klare Wiedergabe erweiterter Informationen zu gewährleisten
Aktualisierungsrate Display: 10 Hz (10 Aktualisierungen/Sekunde)
Pulswiederholungsfrequenz (PRF): 200 Hz (200 Pulsierungen/Sekunde)
Temperaturgrenzen: Material: -20 bis 100 ° C. Hochtemperatursonden erhältlich
Batterietyp: 2x AA-Batterien (wiederaufladbare Batterien können verwendet werden)
Lebensdauer Batterie: 45 Stunden kontinuerlierer Betrieb
Gehäuse: Gehäuse aus extrudiertem Aluminium mit Endkappen aus vernickeltem Aluminium (Dichtung abgedichtet)
Klassifizierung Gehäuse: IP65
Gewicht: 308 grams
Abmessungen: 63.5 x 131.3 x 31.5 mm
Zertifizierung: Rückführbahres NIST Zertifikat
Datenausgang: USB
Garantie: Messgerät: 5 Jahre Sonden: 90 Tage

Bestellen
Produkt

Produkt
Preis
Anzahl
ZX-5 Wanddickenmessgerät mit einwertigem USB-Ausgang mit T-102-2000-Sonde
€ 1.436,00

Zubehör

Produkt
Preis
Anzahl
A-302-6002 - Gummischutzhülle für TI-Serie klein
€ 88,00
Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
Produktstatus: Verfügbar , Vorbestellung 1-2 Wochen , Lieferzeit variiert, bitte kontaktieren Sie uns
