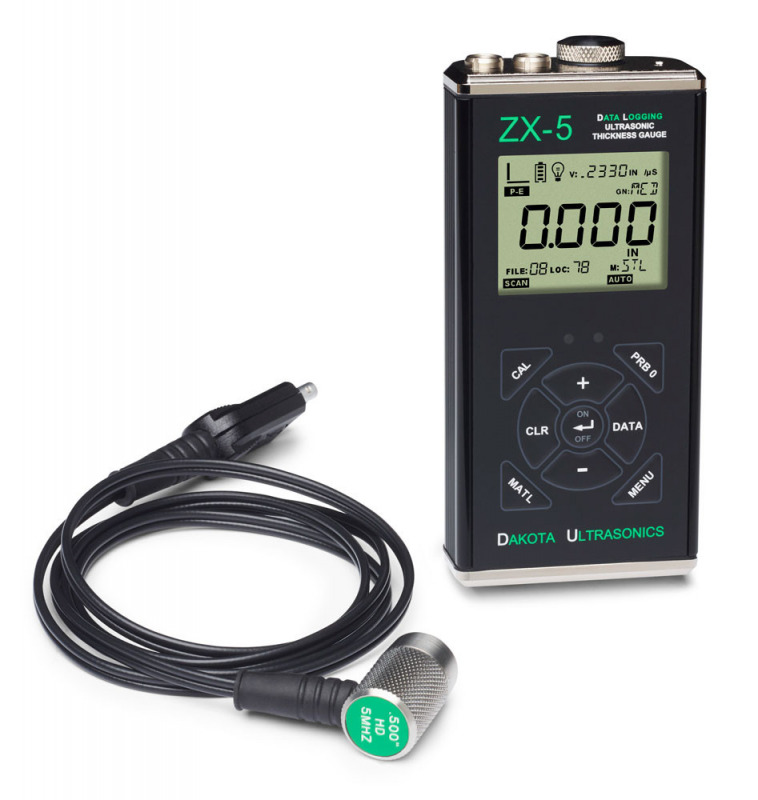

ZX-5DL Datenerfassungs-Wanddickenmessgerät mit USB-Ausgang


Hergestellt in USAGesamtmessbereich (abhängig von Material und Wandler- /Sondentyp)
0,025 - 36.000 Zoll
0,63 - 914,4 mm

Messbereich auf Stahl (mit Standardsonde T-102-2000)
0,040 - 8,00 Zoll
1,00 - 199,9 mm

Das Dakota ZX-5DL Wanddickenmessgerät misst einseitig die Wandstärke und das Ausmaß der Korrosion aller Metalle, Keramiken, Gläser und der meisten starren Kunststoffe genau bis zu 915 mm je nach Sonde.

Dieses Wanddcikenmessgerät hat eine integrierte Datenerfassung für 10.000 Werte mit 250 Messwerten pro Datensatz, bis zu 40 separate Datsätze mit USB-Ausgang. Daten können in jedes Programm im ".csv" -Format übertragen oder in der Datacomm-Software angezeigt werden (als kostenloser Download erhältlich).

Desweiteren besteht die Möglichkeit aus 8 voreingestellten Materialien auszuwählen und 2 benutzerdefinierte Materialgeschwindigkeiten zu programmieren. Außerdem kann die Geschwindigkeit nach Bedarf frei eingestellt werden, und man kann auf ein Materialmuster mit bekannter Dicke kalibrieren, bei der die Geschwindigkeit automatisch berechnet wird. Um die Linearität über einen weiten Messbereich zu optimieren, ist es außerdem möglich eine 2-Punkt-Kalibrierung für zwei Materialmiuster mit bekannter Dicke durchführen. Die optimale Geschwindigkeit wird automatisch berechnet, um die höchste Genauigkeit und Linearität zwischen dem niedrigen und dem hohen Kalibrierungspunkt zu erzielen.

Der ZX-5DL kann in einem Single Thickness Reading-Modus oder in einem Scan-Modus verwendet werden, in dem die Sonde über einen großen Messbereich gezogen wird. Der während des "Scans" aufgezeichnete Mindestdickenwert wird dabei angezeigt.

Die Sonde des ZX-5DL wasserdicht und kann in Wasser getaucht werden. Das Messgerät ist schlagfest und umweltfreundlich (IP65), um einen störungsfreien Betrieb selbst unter schwierigen Messbedingung zu gewährleisten.


Merkmale
  • Messbereich:
    1,00 - 199,9 mm (mit Standardsonde) - 0,63 - 914,4 mm (je nach Sonde und Material)
  • Enthält ein rückverfolgbares NIST-Kalibrierungszertifikat
  • Das gut sichtbare LCD-Display ist lesbar bei allen Lichtverhältnissen und Temperaturen bis zu -30 ° C
  • Auflösung 0.01 mm
  • Wählbare Hintergrundbeleuchtung EIN / AUS / AUTO
  • Die Sonde ist wasserdicht und kann in Wasser getaucht werden
  • Schlagfestes und umweltfreundliches Gehäuse aus stranggepresstem Aluminium (IP65)
  • 5 Jahre Garantie

Messgrenzen
Kleinster konvexer Krümmungsradius Kleinster konvexer Krümmungsradius 8.89 mm
Kleinster konkaver Krümmungsradius 76.2 mm
Kleinster konkaver Krümmungsradius Minimale Bauhöhe 25.0 mm
Minimaler Durchmesser Messfläche Minimaler Durchmesser Messfläche 3.8 mm
Dünnste Substratdicke - F Dünnste Substratdicke - F na
Dünnste Substratdicke - NFe na

Zusätzliche Funktionen:

Nullung:
Automatische oder manuelle Nullung des Prüfkopfes

Sondendurchmesser:
Geben Sie den Sondendurchmesser für eine erhöhte Linearität an.

Hochgeschwindigkeits-Oberflächenscan:
Zeigt den niedrigsten Wert an, der während eines 100-Hz-Scans erkannt wurde.

Differentialmodus:
Zeigt ± Abweichung von einem eingegebenen Nennwert an.

Alarmmodus:
Einstellbare Höchst- und Mindestgrenzen. Grenzwert wird durch einen visuellen und einen akustischen Alarm angezeigt.


Lieferumfang

Der ZX-5DL wird in einem kompletten Set in einem Koffer geliefert, bestehend aus:

  •      Ultraschall-Wandstärkemessgerät ZX-5DL
  •      Ultraschallsonde
  •      120 ml Kupplungsflüssigkeit
  •      NIST rückverfolgbares Kalibrierungszertifikat
  •      2 AA-Batterien
  •      Bedienungsanleitung


Zubehör

A-302-6002 Gummischutzhülle für TI-Serie Wanddickenmessgeräte mit kleinem Gehäuse


  • Integrierter Ständer für komfortables arbeiten auf einem Tisch oder einer Werkbank
  • Hand- und Schulterschlaufe
  • Schützt zuverlässig vor versehentlicher Beschädigung

Mehr Details

A-302-6002 Gummischutzhülle für TI-Serie Wanddickenmessgeräte mit kleinem Gehäuse 127313

Kategorie Zubehör für Wanddickenmessgeräte


Hier finden Sie ein passendes Zubehör für unsere Ultraschall-Wanddickenmessgeräte wie Kopplugsflüssigkeit, Kalibrierblöcke, Schutztaschen und Datenkabel.

Mehr Details

Kategorie Zubehör für Wanddickenmessgeräte 1150

TI-25-UW-50 Unterwasser-Sonde mit 15 Meter Kabel


  • Unterwassersonde mit 15 Meter langem Kabel, mit unpolarisierten Dual-Lemo Anschlüssen
  • 1,27 cm, 5 MHz Sonde für verschiedene Stahlsorten, Edelstahl, Aluminium etc.

Mehr Details

TI-25-UW-50 Unterwasser-Sonde mit 15 Meter Kabel 126123

Spezifikationen
Messbereich gesamt: 0,63 - 914,4 mm (je nach Material und Sondentyp)
Messbereich (Stahl): 1,00-199,9 mm (avec sonde standard T-102-2000)
Auflösung: 0.01 mm
Messmodus: Pulse-Echo (P-E)
Geschwindigkeit: 305 to 18,542 Meter/Sek
Prüfkopf (standard): 1/4 ", 5 MHz Dual-Element-Prüfkopf, tatsächliche Verschleißfläche beträgt 17 mm (T-102-2000)
Prüfkopf (optional): 1 bis 10 MHz, 3/16 "bis 1 Zoll (kundenspezifische Sonden erhältlich)
Datenausgang: USB-C (Plug-n-Play, Anzeigen von Dateien auf dem PC, die per Drag & Drop verschoben werden können)
Kabel: 1,2 m wasserdichtes Kabel mit nicht polarisierten Verbindungen
Display: Großes LCD-Display mit jeweils 4,5 Stellen und einer Höhe von 1,3 cm - Einstellbare Hintergrundbeleuchtung
- Unterteilung in einzelne Segmente, um eine klare Wiedergabe erweiterter Informationen zu gewährleisten
Aktualisierungsrate Display: 10 Hz (10 Aktualisierungen/Sekunde)
Pulswiederholungsfrequenz (PRF): 200 Hz (200 Pulsierungen/Sekunde)
Temperaturgrenzen: Material: -20 bis 100 ° C. Hochtemperatursonden erhältlich
Batterietyp: 2x AA-Batterien (wiederaufladbare Batterien können verwendet werden)
Lebensdauer Batterie: 45 Stunden kontinuerlierer Betrieb
Gehäuse: Gehäuse aus extrudiertem Aluminium mit Endkappen aus vernickeltem Aluminium (Dichtung abgedichtet)
Klassifizierung Gehäuse: IP65
Gewicht: 63.5 x 131.3 x 31.5 mm
Zertifizierung: Rückführbahres NIST Zertifikat
Datenausgang: USB
Garantie: Messgerät: 5 Jahre Sonden: 90 Tage
