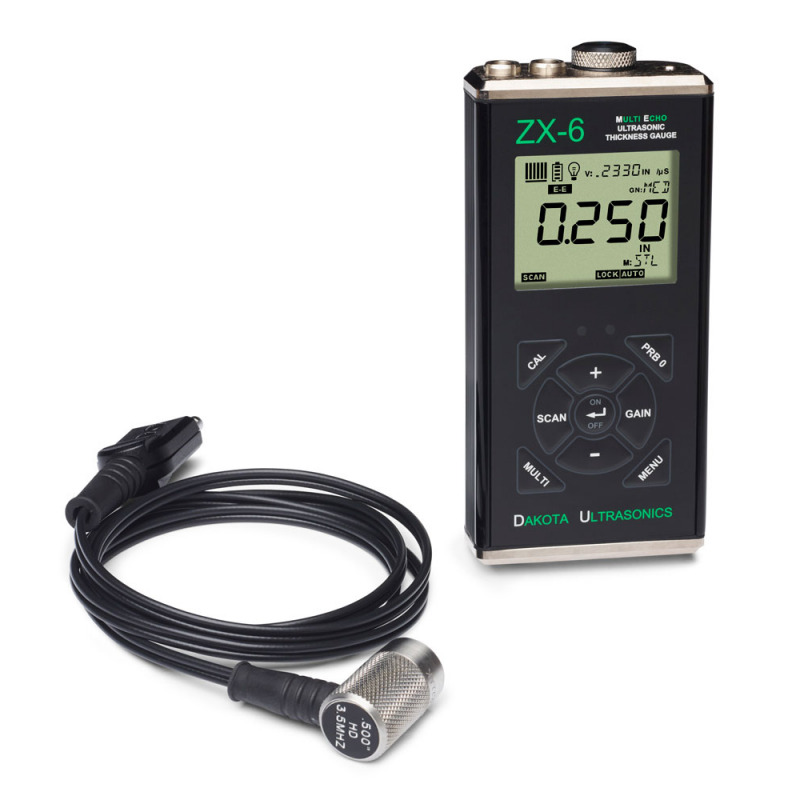

ZX-6 Ultraschall-Wanddickenmessgerät für durch Farbschicht Messungen


Hergestellt in USADas neue Dakota ZX-6 Wanddickenmessgerät misst mit höchster Präzision Wandstärke und Ausmaß von Korrosion aller Metalle, Keramiken, Gläser und der meisten harten Kunststoffe von nur einer Seite aus. Die Schichtdicke wird aus dem Messwert entfernt und das Messgerät zeigt dann jediglich die Dicke der Metallwand an.

Zu den ZX-6-Funktionen gehören die automatische oder manuelle Sondennull, die die Genauigkeit maximiert, eine Verstärkungseinstellung um 5 Positionen, um das richtige Rückwandecho zu lokalisieren und die Wände von schalldämpfenden Materialien wie Gussmetallen und dicken Materialien zu durchdringen. Es verfügt außerdem über einen Differenzialmodus, Hi-Low-Alarme mit akustischen und visuellen Anzeigen und einen Scan-Modus, der die Mindestdicke bei 100 Messungen pro Sekunde (100 Hz) erfasst.
Der ZX-6 kann in einem "Single Thickness Reading-Modus" oder in einem ''Scan-Modus" verwendet werden, in dem die Sonde über einen großen Messbereich gezogen wird. Der während des "Scans" aufgezeichnete Mindestdickenwert wird angezeigt.

Das Messgerät und die Sonde sind IP67 klassifiziert, schlagfest und umweltfreundlich, um einen störungsfreien Betrieb unter schwierigen Anwendungsbedingungen zu gewährleisten. Desweiteren der ZX-6 hat eine 5-jährige beschränkte Garantie und hat eine CE-Zertifizierung.

Gesamtmessbereich:
Pulse-Echo-Modus (Gruben- und Fehlererkennung)- PE-Modus
0.63 bis 914.4 mm
Echo-Echo-Modus (durch Farbe und Beschichtungen) - EE-Modus
2.54 bis 25.40 mm
(Der genaue Messbereich hängt von der ausgewählten Sonde ab.) - Fünf Sonden zur Auswahl

Messbereich auf Stahl (mit Standardsonde T-102-2700):
Pulse-Echo-Modus (Gruben- und Fehlererkennung) - PE-Modus
1.00 bis 199.9 mm
Echo-Echo-Modus (durch Farbe und Beschichtungen) - EE-Modus
2.54 bis 25.40 mm







Merkmale
  • Messbereich:
    1.00 - 199.9 mm (mit Standardsonde) - 0,63 - 914,4 mm (je nach Sonde und Material)
  • Das gut sichtbare LCD-Display ist lesbar bei allen Lichtverhältnissen und Temperaturen bis zu -30 ° C
  • Auflösung 0.01 mm
  • Wählbare Hintergrundbeleuchtung EIN / AUS / AUTO
  • Enthält ein rückverfolgbares NIST-Kalibrierungszertifikat
  • Schlagfestes und umweltfreundliches Gehäuse aus stranggepresstem Aluminium (IP65)
  • 5 Jahre Garantie

Messgrenzen
Kleinster konvexer Krümmungsradius Kleinster konvexer Krümmungsradius 8.89 mm
Kleinster konkaver Krümmungsradius 76.2 mm
Kleinster konkaver Krümmungsradius Minimale Bauhöhe 25.0 mm
Minimaler Durchmesser Messfläche Minimaler Durchmesser Messfläche 3.8 mm
Dünnste Substratdicke - F Dünnste Substratdicke - F na
Dünnste Substratdicke - NFe na

Zusätzliche Funktionen:

Nullung:
Automatische oder manuelle Nullung des Prüfkopfes

Sondendurchmesser:
Geben Sie den Sondendurchmesser für eine erhöhte Linearität an.

Hochgeschwindigkeits-Oberflächenscan:
Zeigt den niedrigsten Wert an, der während eines 100-Hz-Scans erkannt wurde.

Differentialmodus:
Zeigt ± Abweichung von einem eingegebenen Nennwert an.

Alarmmodus:
Einstellbare Höchst- und Mindestgrenzen. Grenzwert wird durch einen visuellen und einen akustischen Alarm angezeigt.


Verfügbare Sonden
Sondentyp: Durchmesser:Frequenz:Messbereich P-E:Messbereich E-E:Maximale Schichtdicke bei E-E:
T-101-37003/16"7.5 MHz1.16 bis 50.8 mm (0.040 bis 2.0 inch)2.54 bis 25.4 mm (0.100 bis 1.0 inch)
T-101-27003/16"5.0 MHz1.16 bis 50.8 mm (0.040 bis 2.0 inch)2.54 bis 25.4 mm (0.100 bis 1.0 inch)
T-102-2700*1/4"5.0 MHz1.16 bis 152.4 mm (0.040 bis 6.0 inch)2.54 bis 25.4 mm (0.100 bis 1.0 inch)Bis 1.016 (0.040 inch)
T-102-37001/4"7.5 MHz1.16 bis 152.4 mm (0.040 bis 6.0 inch)5.08 bis 25.4 mm Stahl (0.200 bis 1.0 inch)
2.54 bis 25.4 mm Alum (0.100 bis 1.0 inch)

T-104-27001/2"5.0 MHzEinstellbar - Große Reichweite aus 1.27 mm (0,05 inch)
T-104-97001/2"3.5 MHz2.54 bis 101.6 mm (0.100 bis 4.0 inch)3.175 bis 101.6 mm (0.125 bis 4.0 inch)Bis 1.90 mm (0.075 inch)
* Serienmäßig geliefert

Lieferumfang

Der ZX-6 wird als komplettes Kit mit darin getroffen:

  • ZX-6 Messgerät,
  • T-102-2700 1/4" 5,0 MHz Sonde
  • 120 ml Flasche mit Kupplungsflüssigkeit
  • 2 AA-Batterien
  • NIST-rückverfolgbares Kalibrierungszertifikat
  • Bedienungsanleitung geliefert
  • Koffer mit Schaumstoffüllung


Zubehör

A-302-6002 Gummischutzhülle für TI-Serie Wanddickenmessgeräte mit kleinem Gehäuse


  • Integrierter Ständer für komfortables arbeiten auf einem Tisch oder einer Werkbank
  • Hand- und Schulterschlaufe
  • Schützt zuverlässig vor versehentlicher Beschädigung

Mehr Details

A-302-6002 Gummischutzhülle für TI-Serie Wanddickenmessgeräte mit kleinem Gehäuse 127313

Kategorie Zubehör für Wanddickenmessgeräte


Hier finden Sie ein passendes Zubehör für unsere Ultraschall-Wanddickenmessgeräte wie Kopplugsflüssigkeit, Kalibrierblöcke, Schutztaschen und Datenkabel.

Mehr Details

Kategorie Zubehör für Wanddickenmessgeräte 1150

Spezifikationen
Gesamtmessbereich:Pulse-Echo-Modus (Gruben- und Fehlererkennung)- PE-Modus 0,63 bis 914,4 mm Echo-Echo-Modus (durch Farbe und Beschichtungen) - EE-Modus 2,54 bis 25,40 mm
Auflösung:0.01 mm
Messmodus:Pulse-Echo (P-E), Echo-Echo-Modus (EE-Modus)
Geschwindigkeit:305 to 18,542 Meter/Sek
Kabel:1,2 m wasserdichtes Kabel mit nicht polarisierten Verbindungen
Display:Großes LCD-Display mit jeweils 4,5 Stellen und einer Höhe von 1,3 cm - Einstellbare Hintergrundbeleuchtung
- Unterteilung in einzelne Segmente, um eine klare Wiedergabe erweiterter Informationen zu gewährleisten
Aktualisierungsrate Display:10 Hz (10 Aktualisierungen/Sekunde)
Pulswiederholungsfrequenz (PRF):200 Hz (200 Pulsierungen/Sekunde)
Temperaturgrenzen:Material: -20 bis 100 ° C. Hochtemperatursonden erhältlich
Batterietyp:2x AA-Batterien (wiederaufladbare Batterien können verwendet werden)
Lebensdauer Batterie:45 Stunden kontinuerlierer Betrieb
Gehäuse:Gehäuse aus extrudiertem Aluminium mit Endkappen aus vernickeltem Aluminium (Dichtung abgedichtet)
Klassifizierung Gehäuse:IP65
Gewicht:308 Gramm
Abmessungen:63.5 x 131.3 x 31.5 mm
Zertifizierung:Rückführbahres NIST Zertifikat
Datenausgang:USB
Garantie:Messgerät: 5 Jahre Sonden: 90 Tage

Bestellen
Produkt

Produkt
Preis
Menge
ZX-6 - Wall Thickness Gauge
€ 1.843,00
Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
Produktstatus: Verfügbar: 1-3 Tage , Lieferzeit 1-3 Wochen , Lieferzeit variiert, bitte kontaktieren Sie uns
