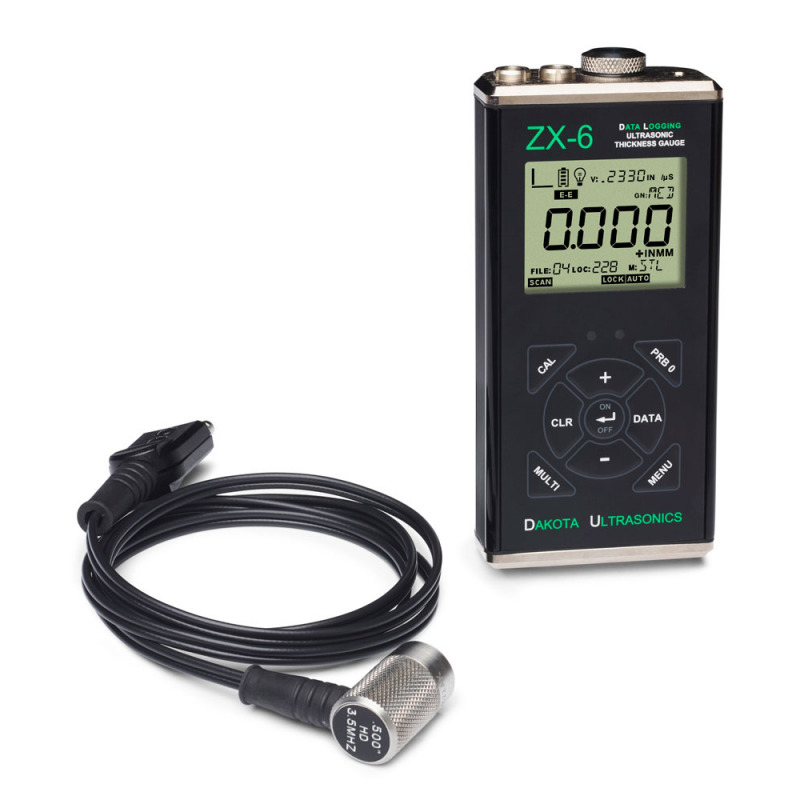

ZX-6DL Ultraschall-Wanddickenmessgerät für Thru-paint Mesung mit Datenspeicher & USB-Ausgang


Hergestellt in USADas neue Dakota ZX-6DL Wanddickenmessgerät misst wie die ganze Zx-Serie die Wandstärke und Ausmaß von Korrosion an allen Metallen, Keramik, Glas und den meisten Hartkunststoffen von nur einer Seite aus. Beim ZX-6DL wird der Wert der  Schichtdicke aus dem Messert eliminiert und nur der Wert der Metallwanddicke wird angezeigt.

Die  ZX-6DL Ausführung verfügt über einen integrierte Datenspeicher für 10.000 Werte mit 250 Messwerten pro Datensatz, bis zu 40 separaten Datensätzen mit USB-Ausgang. Daten können in jedes Programm im ".csv" -Format übertragen oder in der DAKVIEW4-Software angezeigt werden (kostenloser Download).

Gesamtmessbereich:

Pulse-Echo-Modus (Gruben- und Fehlererkennung)- PE-Modus

0,63 bis 914,4 mm

Echo-Echo-Modus (durch Farbe und Beschichtungen) - EE-Modus

2,54 bis 25,40 mm

(Der genaue Messbereich hängt von der ausgewählten Sonde ab.) - Fünf Sonden zur Auswahl

Messbereich auf Stahl (mit Standardsonde T-102-2700):

Pulse-Echo-Modus (Gruben- und Fehlererkennung) - PE-Modus

1,00 bis 199,9 mm

Echo-Echo-Modus (durch Farbe und Beschichtungen) - EE-Modus2,54 bis 25,40 mm



Der ZX-6DL kann mit jedem der folgenden hochgedämpften Dual-Element-Sonden verwendet werden, die speziell für die Verwendung im E-E Thru-Paint-Modus entwickelt wurden:

T-101-2700, 3/16 "Durchmesser, 5,0 MHz Hochgedämpfte Sonde für kontinuierliche Farbschichtmessung

T-101-3700, 3/16 "Durchmesser, 7,5 MHz Hochgedämpfte Sonde für kontinuierliche Farbschichtmessung

T-102-2700, 1/4 "Durchmesser, 5,0 MHz Hochgedämpfte Sonde für kontinuierliche Farbschichtmessung  - Standardsonde

T-102-3700, 1/4 "Durchmesser, 7,5 MHz Hochgedämpfte Sonde für kontinuierliche Farbschichtmessung

T-104-2700, 1/2 "Durchmesser, 5,0 MHz Hochgedämpfte Sonde für kontinuierliche Farbschichtmessung

T-104-9700, 1/2 "Durchmesser, 3,5 MHz Hochgedämpfte Sonde für kontinuierliche Farbschichtmessung


Merkmale
  • Messbereich auf Stahl: Der Pulse-Echo-Modus (Pit & Flaw Detection) misst zwischen 0,63 und 500 mm. Der Echo-Echo-Modus (durch Farbe und Beschichtungen) misst zwischen 2,54 und 25,40 mm
  • Enthält ein rückverfolgbares NIST-Kalibrierungszertifikat
  • Das gut sichtbare LCD-Display ist lesbar bei allen Lichtverhältnissen und Temperaturen bis zu -30 ° C
  • Auflösung 0.01 mm
  • Wählbare Hintergrundbeleuchtung EIN / AUS / AUTO
  • Die Sonde ist wasserdicht und kann in Wasser getaucht werden
  • Schlagfestes und umweltfreundliches Gehäuse aus stranggepresstem Aluminium (IP65)
  • 5 Jahre Garantie

Messgrenzen
Kleinster konvexer Krümmungsradius Kleinster konvexer Krümmungsradius 8.89 mm
Kleinster konkaver Krümmungsradius 76.2 mm
Kleinster konkaver Krümmungsradius Minimale Bauhöhe 25.0 mm
Minimaler Durchmesser Messfläche Minimaler Durchmesser Messfläche 3.8 mm
Dünnste Substratdicke - F Dünnste Substratdicke - F na
Dünnste Substratdicke - NFe na

Lieferumfang

Der ZX-6DL wird in einem kompletten Set in einem mit Schaumstoff gefüllten Koffer geliefert, inklusive:

  •      Ultraschall-Wandstärkemessgerät ZX-6DL
  •      Ultraschallsonde
  •      120 ml Kupplungsflüssigkeit
  •      NIST rückverfolgbares Kalibrierungszertifikat
  •      2 AA-Batterien
  •      Bedienungsanleitung


Zubehör

Spezifikationen
Messbereich (Stahl): Messbereich auf Stahl: Der Pulse-Echo-Modus (Pit & Flaw Detection) misst zwischen 0,63 und 500 mm. Der Echo-Echo-Modus (durch Farbe und Beschichtungen) misst zwischen 2,54 und 25,40 mm
Auflösung: 0.01 mm
Messmodus: Pulse-Echo (P-E), Echo-Echo-Modus (EE-Modus)
Geschwindigkeit: 305 to 18,542 Meter/Sek
Kabel: 1,2 m wasserdichtes Kabel mit nicht polarisierten Verbindungen
Display: Großes LCD-Display mit jeweils 4,5 Stellen und einer Höhe von 1,3 cm - Einstellbare Hintergrundbeleuchtung
- Unterteilung in einzelne Segmente, um eine klare Wiedergabe erweiterter Informationen zu gewährleisten
Aktualisierungsrate Display: 10 Hz (10 Aktualisierungen/Sekunde)
Pulswiederholungsfrequenz (PRF): 200 Hz (200 Pulsierungen/Sekunde)
Temperaturgrenzen: Material: -20 bis 100 ° C. Hochtemperatursonden erhältlich
Batterietyp: 2x AA-Batterien (wiederaufladbare Batterien können verwendet werden)
Lebensdauer Batterie: 45 Stunden kontinuerlierer Betrieb
Gehäuse: Gehäuse aus extrudiertem Aluminium mit Endkappen aus vernickeltem Aluminium (Dichtung abgedichtet)
Klassifizierung Gehäuse: IP65
Gewicht: 308 Gramm
Abmessungen: 63.5 x 131.3 x 31.5 mm
Zertifizierung: Rückführbahres NIST Zertifikat
Datenausgang: USB
Garantie: Messgerät: 5 Jahre Sonden: 90 Tage
