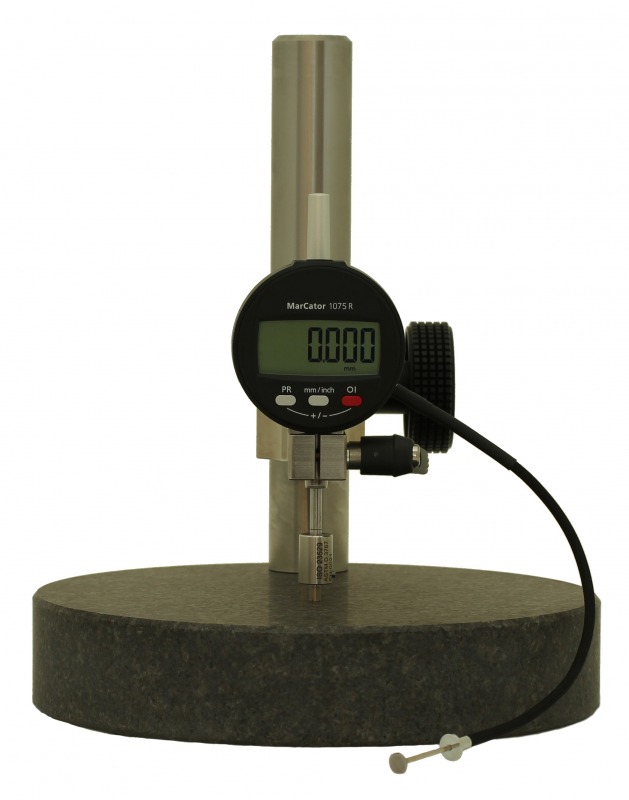

TMG universelles Dickenmessgerät für ASTM, DIN, EN & ISO Normen


Hergestellt in DeutschlandDie neuen Dickenmessgeräte der TMG Serie bestechen durch ihre simple Konstruktion, die daraus resultierende benutzerfreundliche Bedienung und nicht zuletzt die hohe Genauigkeit bei der Messung von Materialdicken.

Der Messtaster wird einfach über den Drahtheberabzug gehoben und dann mit dem spezifischen Messdruck der jeweiligen Messnorm auf das Messgut abgesenkt.

Durch ein modulares System lassen sich die die drei verfügbaren Grundtypen TMG-1, TMG-2 und TMG-3 an die gängigsten Prüfnormen anpassen. Mittels unseres praktischen Baukastensystems lassen sich auch eine Vielzahl von ASTM, DIN, EN und ISO Normen kombinieren, sodass nicht gleich mehrere Messgeräte angeschafft werden müssen. Ausführliche Informationen zu den Kombinationsmöglichkeiten erhalten Sie in der untenstehenden Tabelle.

Wir bieten Ihnen fertige Lösungen für die gängigsten Materialien wie Elastomere, Textilien, Leder, Vliese, Folien, Filme, Gummi, Gewebe, Geomaterialien, Papier, Papiertücher und Pappe. Detaillierte Informationen zu allen verfügbaren Modellen finden Sie ebenfalls in der untenstehenden Tabelle. Auch kundenspezifische Sonderlösungen sind möglich, kontaktieren Sie uns gerne für ein individuelles Angebot.

Bei der Herstellung des TMG Dickenmessers kommen nur hochwertigste Rohstoffe zur Verwendung. So ist der massive Messtisch aus Granit in Laborqualität, die Säule aus Edelstahl und der Ausleger bei den Modellen TMG-1 und TMG-2 aus Edelstahl bei dem TMG-3 aus Aluminium gefertigt.

Die Verwendung von hochwertigen Materialien garantiert Ihnen nicht nur Langlebigkeit, sondern auch eine hohe Korrosionsbeständigkeit sogar bei Verwendung in Räumen mit hoher Luftfeuchtigkeit. All dies sind essentielle Voraussetzung um auch über längere Zeit einen gleichbleibenden Messdruck zu gewährleisten und damit reproduzierbare Messergebnisse.

Wir bieten Ihnen fertige Konfigurationen für die folgenden Normen:

  • ISO-5084 für Textilien
  • ASTM D 1777 Option 2 für Textilien
  • ISO-23529 für Gummi / Elastomere
  • ASTM D3767 für Gummi / Elastomere
  • DIN EN ISO 12625-3 für Abdichtungsbahnen
  • ASTM D 1777 Option 1 für Fasergewebe, Wirkwaren, Strickwaren, sowie Strukturtextilien
  • ASTM D 1777 Option 5 für Decken und Florgewebe
  • ISO 4593 + DIN 53370 für Folien und Filme
  • DIN EN ISO 2589 für Leder
  • ASTM D 1777 Option 3 für Filme und Glasfasern
  • ASTM D 5199 für Geokunststoffe
  • DIN EN 534 für Papier und Pappe
  • DIN EN ISO 3034 für Wellpappe


Für detailierte Informationen schauen Sie bitte in die unten stehenden Tabelle zu den verfügbaren Modellen. Sollte die passende Norm nicht dabei sein, kontaktieren Sie uns gerne für eine individuelle Lösung.

Zur Zertifizierung Ihres Messgerätes stehen Ihnen weiterhin zwei Möglichkeiten zur Verfügung. Sie können wählen zwischen einem Herstellerkalibrierzertifikat oder eine DAkkS Kalibrierung, die sich rein auf die Messuhr bezieht. Natürlich ist auch eine Kombination beider Optionen möglich um dem höchsten Standard gerecht zu werden. Eine optionale Software zur Verarbeitung der Messdaten ist ebenfalls erhältlich.

Das TMG Dickenmessgerät ist eine gute Wahl ganz gleich, ob Sie lediglich konform einer Norm oder auch mehreren Messungen ausführen müssen.


Merkmale
  • Sehr hohe Genauigkeit und ausgezeichnete Verarbeitungsqualität
  • Messfuß aus Granit in Laborqualität
  • Modulares Baukastemsystem und individuelle Kundenlösungen decken jeden Bedarf ab
  • 14 vorkonfigurierte Ausführungen
  • Herstellerkalibrierzertifikat und DAkkS Kalibrierung optional möglich
  • Standardausführungen für die gängisten ASTM, DIN, EN und ISO vorkonfiguriert
  • Datenausgang zur Verarbeitung der Messdaten mit der optional erhältlichen Software

Verfügbare Modelle
ModellGerätebasis Norm Anwendung Fuß Ø (mm) Gewicht (g)* / Messdruck (kPa)
TMG-1-T TMG-1 ISO-5084Textilien50,5204,0 / 1,0
TMG-1-T1 TMG-1 ASTM D 1777 Option 2Textilien9,5169,0 / 23,4
TMG-1-G TMG-1 ISO-23529 + ASTM D 3767Gummi / Elastomere mit einer Härte > 35 IRHD4,028,0 / 22,0
TMG-1-G1 TMG-1 ASTM D 3767Gummi / Elastomere mit einer Härte < 35 IRHD16,0212,0 / 10,0
TMG-1-PT TMG-1 DIN EN ISO 12625-3Papiertücher35,7204,0 / 2,0
TMG-1-AB TMG-1 DIN EN 1849-2Abdichtungsbahnen10,0160,0 / 20,0
TMG-1-FB TMG-1 ASTM D 1777 Option 1Fasergewebe, Wirk- und Strickwaren, strukturierte Textilien28,7273,0 / 4,14
TMG-1-FB1 TMG-1 ASTM D 1777 Option 5Decken und Florgewebe28,746,2 / 0,7

TMG-2-F TMG-2 ISO 4593 + DIN 53370Folien und FilmeR40,00 - 50 / -

TMG-3-L TMG-3 DIN EN ISO 2589Leder10,0393,0 / 49,1
TMG-3-FI TMG-3 ASTM D 1777 Option 3Filme und Glasfasern6,3546,0 / 172,0
TMG-3-GE TMG-3 ASTM D 5199Geokunststoffe56,4509,5 / 2,0
TMG-3-P TMG-3 DIN EN 534Papier und Pappe16,02050,0 / 100,0
TMG-3-C TMG-3 DIN EN ISO 3034Wellpappe35,72041,0 / 2,0

*Das Gewicht bezieht sich auf das Gesamtgewicht von Messfühler, Gewicht und Messspindel

Sämtliche Konfigurationen mit gleicher Gerätebasis können miteinander kombiniert werden. Pakete mit zusätzlichem Zubehör zur Adaption an eine weitere Norm sind separat erhätlich. Kontaktieren Sie uns für weitere Informationen

Lieferumfang

Das TMG Dickenmessgerät wird je nach gewählter Konfiguration als komplettes Set geliefert, bestehend auf:

  • Granitmesstisch
  • Edelstahlsäulenführung
  • Messuhr
  • Messeinsatz konform zur gewünschten Norm


Weiterhin sind optional erhältlich:

  • Hersteller Werkskalibrierzertifikat
  • DAkkS Kalibrierzertifikat für die Messuhr (Fühlerdurchmesser und Messdruck nicht inbegriffen)
  • Datenverarbeitungssoftware


Spezifikationen
Messbereich:TMG-1 + TMG-3: 12,5 mm
TMG-2: 0,8 / 1,8mm (abhängig von der Auflösung)
Auflösung:TMG-1 + TMG-3: 0,001 mm
TMG-2: umschaltbare Auflösung: 0,005mm, 0,001mm und 0,0002mm (abhängig von Messweg)
Messtisch:∅200 mm x 40 mm aus Granit gefertigt
Säulenführung:∅30 mm aus Edelstahl
Messsystem: Mahr Messuhr
Maßeinheiten:Wahlweise mm oder inch
Display:LCD Anzeige
Prüffläche und Messdruck:Entspricht den jeweilig aufgeführten ASTM, DIN, EN und ISO Normen
Ausgangssignal:RS-232C und USB
Gewicht:TMG-1 + TMG-2: ca. 7kg
TMG-3: ca. 8kg

Bestellen
Produkte

Produkt
Preis
Anzahl
TMG-1-T ISO-5084 Textildickenmessgerät
€ 1.495,00
TMG1-T1 ASTM D 1777 Option 2 Textil Dickenmessgerät
€ 1.200,00
TMG-1-G ISO-23529 + ASTM D3767 Gummi Dickenmessgerät
€ 1.200,00
TMG-1-G1 ASTM D 3767 Gummi Dickenmessgerät
€ 1.200,00
TMG-1-PT DIN EN ISO 12625-3 Papiertuch Dickenmessgerät
€ 1.380,00
TMG-1-AB DIN EN 1849-2 Abdichtungsbahnen Dickenmessgerät
€ 1.380,00
TMG-1-FB ASTM D 1777 Option 1 Fasergewebe Dickenmessgerät
€ 1.495,00
TMG-1-FB ASTM D 1777 Option 5 Decken, Florgewebe Dickenmessgerät
€ 1.200,00
TMG-2-F ISO 4593, DIN 53370 Film und Folien Dickenmessgerät
€ 1.786,00
TMG-3-L DIN EN ISO 2589 Leder Dickenmessgerät
€ 2.515,00
TMG-3-FI ASTM D 1777-Option 3 Film & Glaserfaser Dickenmessgerät
€ 2.515,00
TMG-3-GE ASTM D 5199 Geokunststoffe Dickenmessgerät
€ 2.515,00
TMG-3-P DIN EN 534 Papier & Pappe Dickenmessgerät
€ 2.515,00
TMG-3-C DIN ISO 3034 Wellpappe Dickenmessgerät
€ 2.515,00

Zubehör

Produkt
Preis
Anzahl
TMG-CERT Werkskalibrierzertifikat für Neukauf und Rekalibrierung
€ 150,00
TMG-DACERT DAkkS Kalibrierung der Messuhr für Neukauf und Rekalibrierung
€ 150,00
TMG-1-SOFT Software für TMG-1 Dickenmessgerät (inkl. Kabel)
€ 395,00
TMG-2-SOFT Software für TMG-2 Dickenmessgerät (inkl. Kabel)
€ 395,00
TMG-3-SOFT Software für TMG-3 Dickenmessgerät (inkl. Kabel)
€ 395,00
Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
Produktstatus: Verfügbar , Vorbestellung 1-2 Wochen , Lieferzeit variiert, bitte kontaktieren Sie uns
