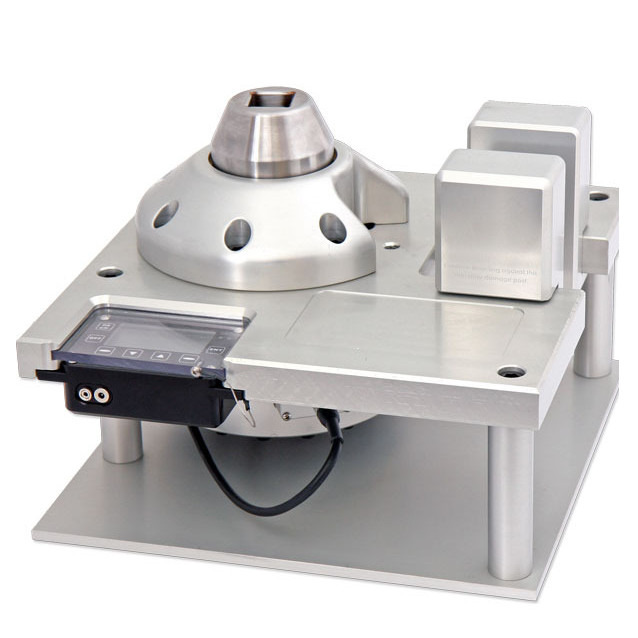

HYRD Drehmoment-Prüfgerät für pneumatische & elektrische Drehmomentschrauber und Kraftschrauber


Hergestellt in USADie Drehmoment-Prüfgeräte der Serie HYRD wurden speziell für die präzise Testung von rotierenden Drehmomentwerkzeugen wie angetriebene Drehmomentvervielfältigern, pneumatischen und elektrischen Drehmomentschraubern, sowieso Kraftschraubern entwickelt.

Der stabile Aluminiumrahmen ist leicht und robust zu gleich, sodass keine zusätzliche Verschraubung des Prüfgerätes nötig ist. Der kugelgelagerte Schraubfallsimulator ermöglicht einen dynamischen Drehmomentaufbau unter reellen Bedingungen und schützt die Messzelle vor Querkräften. Im Aluminiumrahmen ist ebenfalls eine Aussparung für bei Kraftschraubern verwendeten Stützarm gegeben, sodass ein sicheres Testen jederzeit möglich ist.

Die Genauigkeit beträgt ± 0,5% des angezeigten Messwertes, innerhalb des kalibrierten 5 – 100% der Kapazität Messbereiches.

Das TT-HYRD Drehmoment-Prüfgerät kann entweder mit integrierter Displayeinheit oder auch ohne Display bestellt werden. Die Variante ohne Display eignet sich für Kunden, die ein externes Display bevorzugen oder eine Displayeinheit mit mehreren Prüfgeräten verwenden möchten.


Merkmale
  • Inklusive NIST rückführbarem Kalibrierzertifikat
  • Kugelgelagerter Schraubfallsimulator
  • Robuste Ausführung
  • Doppelte Stützpunkte für Stützarme von Kraftschraubern
  • Keine Verschraubung des Prüfgerätes notwendig
  • Fertigung auf Kundenbestellung, individuelle Anpassungen möglich

Drehmomentbereiche
ModellKalibrierter MessbereichAbmessungenGewichtAntrieb
41011-HYRD67.75 - 1355 Nm / 50 - 1000 lb-ft20,32 x 20,32 cm9,10 kg1,5" Vierkant innen
41012-HYRD170 - 3400 Nm / 125 - 2500 lb-ft30,48 x 30,48 cm11,34 kg1,5" Vierkant innen
41013-HYRD340 - 6800 Nm / 250 - 5000 lb-ft30,48 x 30,48 cm13,61 kg1,5" Vierkant innen
41013-HYRD505 - 10100 Nm / 375 - 7500 lb-ft30,48 x 30,48 cm15,88 kg1,5" Vierkant innen

Ähnliche Produkte

TT-IMP Drehmoment-Prüfgerät für Schlagschrauber


  • Sehr beständige Konstruktion
  • Integrierte Drehmomentstütze

Mehr Details

TT-IMP Drehmoment-Prüfgerät für Schlagschrauber

AWS-4050 Digitaler Drehmoment Anzeiger


  • Kann auf beinahe jedes Dehnungsmessgerät/-transducer von verschiedenen Herstellern kalibriert werden.
  • Bidirektionale Genauigkeit von ±0.5% der angezeigten Messung mit AWS Transducern, ±1% der angezeigten Messung mit rotierenden Transducern.

Mehr Details

AWS-4050 Digitaler Drehmoment Anzeiger

QCMBS


  • Komplettes Prüfsystem, inklusive Prüfstand, Schraubfall-Simulator und TT-QCM Drehmoment-Prüfgerät
  • Inklusive NIST rückführbarem Kalibrierzertifikat
  • ±0.5% Genauigkeit des angezeigten Messwertes

Mehr Details

QCMBS

HYDP Testsystem für hydraulische Drehmomentschlüssel mit hoher Kapazität


  • Sehr robuste Konstruktion
  • LCD Display mit 4 Ziffern
  • RS-232 Datenausgabe

Mehr Details

HYDP Testsystem für hydraulische Drehmomentschlüssel mit hoher Kapazität

Spezifikationen
Kalibrierter Messbereich 5-100% der Kapazität, in beide Richtungen
Genauigkeit ±0,5% der angezeigten Messwertes (innerhalb des kalibrierten Bereichs)
Überlastschutz 200% der Kapazität, in beide Richtungen
Garantie 1 Jahr
Betriebstemperatur 0-50 °C
Displayspezifikationen (nur Modell HYRD-DP)
Betriebsmodi Track (Echtzeit), Peak (Spitzenwert) und 1st Peak (erster Spitzenwert)
Auflösung 4 aktive Stellen
Filter Wählbar: 125Hz, 250Hz, 500Hz, 1000Hz, 1500Hz und 2000Hz
Datenspeicher Für bis zu 999 Messungen
Datenausgang RS-232
Display 62x62mm hintergrundbeleuchtetes LCD
Alarmgrenzen LEDs für visuelle Alarmgrenzen
Stromversorgung Wiederaufladbare NiMH Akkus für 10-12 Stunden kontinuierliche Nutzung

Bestellen
Produkte

Produkt
Preis
Anzahl
TT-HYRD-41011 Drehmoment-Prüfgerät (67.75 - 1355 Nm), ohne Display
€ 4.257,00
TT-HYRD-41012 Drehmoment-Prüfgerät (170 - 3400 Nm), ohne Display
€ 4.465,00
TT-HYRD-41013 Drehmoment-Prüfgerät (340 - 6800 Nm), ohne Display
€ 4.568,00
TT-HYRD-41014 Drehmoment-Prüfgerät (505 - 10100 Nm), ohne Display
€ 5.088,00
TT-HYRD-DP-41011 Drehmoment-Prüfgerät (67.75 - 1355 Nm), mit Display
€ 5.815,00
TT-HYRD-DP-41012 Drehmoment-Prüfgerät (170 - 3400 Nm), mit Display
€ 6.023,00
TT-HYRD-DP41013 Drehmoment-Prüfgerät (340 - 6800 Nm), mit Display
€ 6.127,00
TT-HYRD-DP-41014 Drehmoment-Prüfgerät (505 - 10100 Nm), mit Display
€ 6.647,00

Zubehör

Produkt
Preis
Anzahl
AWS-4050 - tragbares Drehmomentdisplay mit Datenspeicher
€ 1.493,00
ICBL-5000-L - Lemo - Lemo Kabel 2.5m
€ 246,00
Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
Produktstatus: Verfügbar , Vorbestellung 1-2 Wochen , Lieferzeit variiert, bitte kontaktieren Sie uns
