TC-DT Drehmoment-Prüfgerät mit auswechselbaren Sensoren


Kalibrierung & Überprüfung von Drehmomentwerkzeugen



Das TC-DT Drehmoment-Prüfgerät verfügt über eine externe Anzeigeeinheit und ermöglicht eine schnelle und akkurate Überprüfung und Kalibrierung von manuellen Drehmomentwerkzeugen, wie Drehmomentschraubendreher, (elektronische) Drehmomentschlüssel, Knackschlüssel und vieles mehr. Pneumatische und elektrische Werkzeuge können mit optionalen Schraubfallsimulatoren ebenfalls überprüft werden.

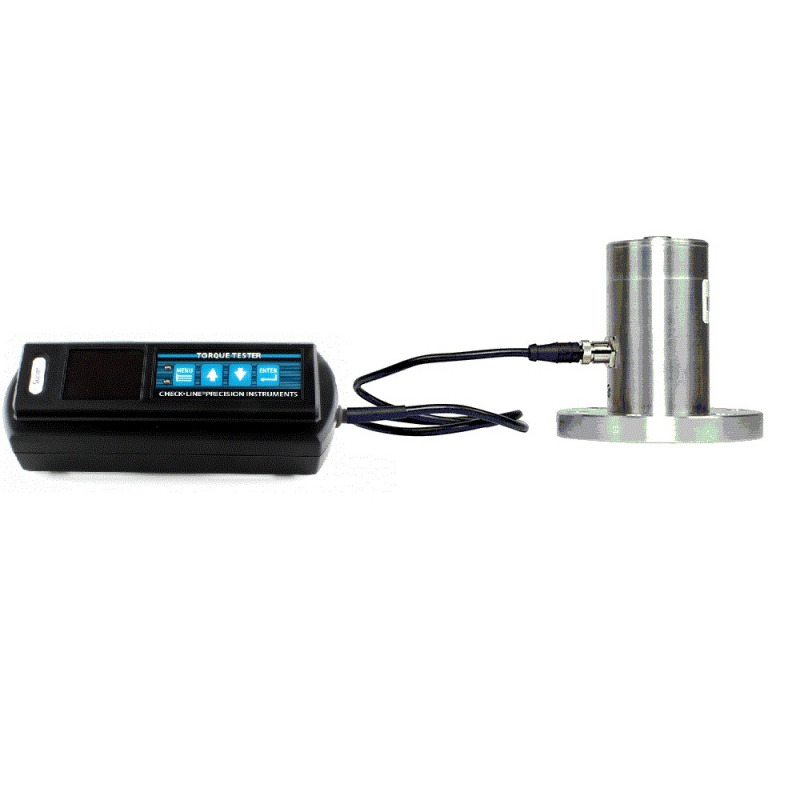

Die TC-DT-D Anzeigeeinheit wird über ein Kabel mit den Drehmoment-Sensoren TC-DT verbunden.
Die Bandbreite der TC-DT Sensoren deckt einen Messbereich von 5 Ncm bis zu 2000 Nm ab. Durch die Kombination von verschiedenen Messzellen können somit auch sehr große Messbereich abgedeckt werden.

Die erhobenen Messwerte können direkt vom OLED Display abgerufen werden oder über die USB Schnittstelle und Software am Computer ausgewertet werden.

Eine Datenübertragung per Bluetooth ist optional ebenfalls möglich. Die Datenübertragungssoftware ist bereits ohne Mehrpreis enthalten. Im integrierten Datenspeicher können darüber hinaus auch über 2000 Messwerte zur späteren Ansicht oder Exportierung abgespeichert werden.

Weiterhin können 99 Voreinstellungen Sollwerte im Gerät abgespeichert werden, sodass sehr einfach auch Pass/Fail-Tests für verschiedene Werkzeuge vorgenommen werden können.

Das TC-DT Drehmomentprüfgerät hat eine Genauigkeit von ± 0,5% des angezeigten Messwertes über den gesamtem kalibrierten Messbereich.

Verschiedene Testparameter stellen Sie bequem über die einfach zu bedienende Anzeigeeinheit ein.
Die verfügbaren Betriebsmodi sind Track, Peak, Preset und Click-Torque. Mehr Informationen zu den Betriebsmodi finden Sie weiter unten auf der Seite.

Bitte beachten Sie, dass für die Verwendung von elektrischen, hydraulischen und druckluftbetriebenen Werkzeugen ein Schraubsimulator notwendig ist. Die maximale Drehzahl der Werkzeuge darf 1200 RPM nicht überschreiten.

Dieser Drehmoment-Tester eignet sich nicht zur Überprüfung von Schlagschraubern oder zur Verwendung mit Kraftvervielfältigern. Eine passende Alternative können wir Ihnen sicherlich bieten, kontaktieren Sie uns gerne.


Merkmale
  • Auswechselbare Messzellen mit externer Anzeigeeinheit
  • Messbereich 5 Ncm bis zu 2000 Nm
  • Wählbare Messeinheiten: Ncm, Nm, Oz.in, Lb.in, Lb.ft, Kgf.cm, Kgf.m
  • Genauigkeit  ± 0,5% des angezeigten Messwertes
  • Großes OLED Display mit optischen und akustischen Warnsignalen
  • Über 180 Stunden Batterienlebensdauer
  • Rückführbares Kalibrierzertifikat & PC Software inbegriffen

Betriebsmodi
Modus
Track (Echtzeit)Im Track Modus können die erhobenen Werte in Echtzeit auf dem Display verfolgt werden.
Peak (Spitzenwert) Im Peak Modus sehen Sie den höchsten während der Messung ermittelten Wert.
Preset (Voreinstellung)Im Preset Modus können bis zu 99 Voreinstellungen für Sollwerte hinterlegt werden. Das Gerät gibt visuelle und akustische Warnungen bei Abweichungen vom Sollwert.
Click-Torque (Klick-Drehmoment)Im Klick-Drehmoment Modus wird der erste Spitzenwert (1st Peak) im Display gehalten, sofern er 10% der Kapazität des Sensors überschreitet. Dieser Modus eignet sich insbesondere für manuelle Klickschlüssel.

Messbereiche
ModellKapazität Antrieb
TC-DT-50C 5 - 50 Ncm 1/4"
TC-DT-150C 15 - 150 Ncm 1/4"
TC-DT-200C 20 - 200 Ncm 1/4"
TC-DT-350C 35 - 350 Ncm 1/4"
TC-DT-500C 50 - 500 Ncm 1/4"
TC-DT-10N 1 - 10 Nm 1/4"
TC-DT-20N 2 - 20 Nm 1/4"
TC-DT-50N 5 - 50 Nm 3/8"
TC-DT-100N 10 - 100 Nm 3/8"
TC-DT-200N 20 - 200 Nm 1/2"
TC-DT-340N 34 - 340 Nm 1/2"
TC-DT-600N 60 - 600 Nm 3/4"
TC-DT-800N 80 - 800 Nm 3/4"
TC-DT-1000N 100 - 1000 Nm 3/4"
TC-DT-1500N 150 - 1500 Nm 1"
TC-DT-2000N 200 - 2000 Nm 1"

Lieferumfang

Für ein komplettes Messsystem benötigen Sie die TC-DT-D Anzeigeinheit und mindestens einen TC-DT Drehmomentsensor.

Jedes Komplettsystem wird geliefert inklusive:

  • Datenübertragungssoftware
  • Bedienungsanleitung
  • Rückführbarem Kalibrierzertifikat





Zubehör

RDF Schraubfallsimulator


  • Erforderlich für akkurate Drehmomentmessungen bei angetriebenen Drehmomentwerkzeugen (elektrisch, hydraulisch oder druckluftbetrieben)

Mehr Details

RDF Schraubfallsimulator 126287

TWT-2000-MTM4 Drehmomentschlüssel-Prüfstand


  • Prüfgerät zur Überprüfung und Kalibrierung von Drehmomentschlüsseln
  • Kompatibel mit vielen Drehmoment-Prüfgeräten und Drehmomentschlüsseln
  • Manuell angetrieben über Handrad

Mehr Details

TWT-2000-MTM4 Drehmomentschlüssel-Prüfstand 127406

Wiederaufladbare Li-Ion-AA-Batterien über USB auf USB-C


  • Li-Ion-Akku
  • Stabile Spannung von 1,5 V über 95 % der Laufzeit
  • Aufgeladen über das USB-zu-USB-C-Kabel

Mehr Details

Wiederaufladbare Li-Ion-AA-Batterien über USB auf USB-C 127554

Spezifikationen
Kalibrierter Messbereich10-100% der Kapazität
Genauigkeit ± 0,5% des angezeigten Messwertes
Max RPM1200 RPM für elektrische / pneumatische Werkzeuge bei Verwendung eines optionalen Schraubfallsimulators
Display4 Stellen OLED
BetriebCW & CCW (Rechts- und Linkslauf)
Batterielebensdauer180 Stunden
Stromversorgung4x AA Standardbatterie oder wiederaufladebare Batterien
EnergiesparmodusAutomatisches abschalten
DatenausgangUSB
Bluetooth optional erhältlich
Datenspeicher2094 Werte
Sollwerte mit Alarm99 Voreinstellungen
Akustischer und visueller Alarm bei überschreiten der Grenzen
GewichtAnzeigeeinheit: 0,75 kg

Sensoren:
50 Ncm - 20 Nm: 0,72 kg
50 Nm - 340 Nm: 1,2 kg
600 Nm: 1,6 kg
800 Nm - 1000 Nm: 2,8 kg
1500 Nm - 2000 Nm: 3,8 kg
KalibrierzertifikatRückführbares Kalibrierzertifikat
MenüspracheEnglisch, chinesisch, französisch, deutsch, italienisch, polnisch, portugiesisch, russisch, spanisch
Garantie1 Jahr

Bestellen
Produkte

Produkt
Preis
Menge
138214
TC-DT-D - Digitaler Drehmomentsregler für TC-DT-Transducer
€ 480,00
138215
TC-DT-50C - Drehmomentsensor 5-50 Ncm
€ 840,00
138216
TC-DT-150C - Drehmomentsensor 15-150 Ncm
€ 840,00
138217
TC-DT-200C - Torque Transducer 20-200 Ncm 1/4\"
€ 840,00
138218
TC-DT-350C - Torque Transducer 35-350 Ncm 1/4\"
€ 840,00
138219
TC-DT-500C - Torque Transducer 50-500 Ncm 1/4\"
€ 840,00
138220
TC-DT-10N - Torque Transducer 1-10 Nm 1/4\"
€ 840,00
138221
TC-DT-20N - Torque Transducer 2-20 Nm 1/4\"
€ 840,00
138222
TC-DT-50N - Torque Transducer 5-50 Nm 3/8\"
€ 870,00
138223
TC-DT-100N - Torque Transducer 10-100 Nm 3/8\"
€ 870,00
138224
TC-DT-200N - Torque Transducer 20-200 Nm 1/2\"
€ 870,00
138225
TC-DT-340N - Torque Transducer 34-340 Nm 1/2\"
€ 870,00
138226
TC-DT-600N - Torque Transducer 60-600 Nm 3/4\"
€ 915,00
138227
TC-DT-800N - Torque Transducer 80-800 Nm 3/4\"
€ 1.070,00
138228
TC-DT-1000N - Torque Transducer 100-1000 Nm 3/4\"
€ 1.070,00
138229
TC-DT-1500N - Torque Transducer 150-1500 Nm 1\"
€ 1.380,00
138230
TC-DT-2000N - Torque Transducer 200-2000 Nm 1\"
€ 1.380,00

Zubehör

Produkt
Preis
Menge
139547
Wiederaufladbare Li-Ion-AA-Batterien – 4 Stück (mit USB-zu-USB-C-Kabel)
€ 25,00
Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
Produktstatus: Verfügbar: 1 - 3 Tage, Lieferzeit: 1 - 3 Wochen, Lieferzeit variiert, bitte kontaktieren Sie uns
