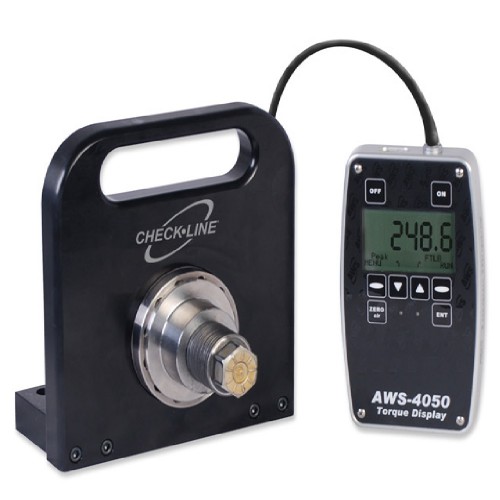

TT-IMP Drehmoment-Prüfgerät für Schlagschrauber


Hergestellt in USADas TT-IMP Drehmoment-Prüfgerät  wurden speziell für  (Druckluft & Elektro) Schlagschrauber und verzahnte Schraubschlüsseln entwickelt und überzeugt mit einer robusten und beständigen Konstruktion. Darüber hinaus ist eine Drehmomentstütze integriert, die die angewandte Kraft auffängt.

Der stabile Rahmen des Drehmomentmessgeräts bietet die zwei Aufnahmepunkte für eine stabile Tischmontage. Das Anzeigedisplay ist nicht in das Gerät integriert, sondern wird extern verbunden. Hierdurch können keine schädlichen Vibrationen oder andere Einflüsse auf das Display einwirken. Kundenspezifische Messbereiche sind auf Anfrage ebenfalls möglich.

Die TT-IMP Series ist für Ingersoll Rand, DeWalt, Milwaukee, Westward und viele andere Marken geeignet.


Merkmale

  • Sehr beständige Konstruktion
  • Integrierte Drehmomentstütze

Video Demonstration


TT-IMP Optionen

Der Prüfstand kann an den MTM oder TT-3000 Drehmoment Tester mit der "externer Port-Option" verbunden werden. Sie können über einen Digitalausgang an ein Tablet oder direkt an Ihren PC mit entsprechender Software angeschlossen werden. Bitte erkundigen Sie sich für weitere Einzelheiten bei Checkline Europe!



Hinweise zur Testung von Schlagwerkzeugen:

Den Filter des AWS-4050 Drehmomentdisplays auf 1000 Hz setzen.

Verschraubnsimulator nach jeder Benutzung zurück setzen.

Achten Sie auf Hitzeentwicklung, durch zu starke Hitze kann das Schmiermittel im Verschraubsimulator nicht mehr richtig wirken, wodurch Schäden entstehen können. Lassen Sie den Verschraubsimulator von daher nach ein paar  Minuten Benutzung immer zunächst abkühlen (die genaue Zeit varriiert je nach Drehmomentbereich)


Ähnliche Produkte

AWS-4050 Digitaler Drehmoment Anzeiger


  • Ein Arbeitsschritt ermöglicht Zugriff auf alle Funktionen.
  • Acht (8) verfügbare Arbeitseinheiten: Oz.in., Lb.in., Lb.ft., Nm, cNm, KgfCm, gfCm, Kgfm.
  • RS-232 Ausgang
  • Die NiMH austauschbaren Batterien garantieren bis zu 8-10 Stunden durchgängigen Gebrauch.
  • Kann auf beinahe jedes Dehnungsmessgerät/-transducer von verschiedenen Herstellern kalibriert werden.
  • Bidirektionale Genauigkeit von ±0.5% der angezeigten Messung mit AWS Transducern, ±1% der angezeigten Messung mit rotierenden Transducern.
  • 3 Betriebsmodi: Track, Peak und 1st Peak.
  • Visueller Grenzalarm.
  • Auswählbare Filtergeschwindigkeiten für Werkzeuge: 125Hz, 250Hz, 500Hz, 1000Hz, 1500Hz und 2000Hz.
  • Zum Testen von Klick-, Nummern- und digitalen Schlüsseln und zusätzlich für die meisten Elektrowerkzeuge einschließlich Impuls- und DC Elektronik.

Mehr Details

MTM Drehmoment-Kalibriergerät


  • Verfügbar mit 2, 3 oder 4 Drehmomentaufnehmern
  • Auswählbare Einheiten: Ft-lb, IN-lb, IN-oz, KGF-m, KGF-cm, GF-cm, CN-m, N-m
  • Die kleine Standfläche ermöglicht einen ordentlichen und gut organisierten Arbeitsplatz
  • 200% Überladungsschutz
  • LED Indikator zeigt den aktiven Aufnehmer
  • Weitere externe Transducer können via dem Kabeleingang angeschlossen werden
  • NIST-Zertifikat mit Angaben ist jedem Transducer beigefügt
  • Austauschbare Achsen-Anordnung. Falls eine Achse beschädigt sein sollte, kann diese einfach ausgetauscht werden. Es muss nicht das gesamte Bauteil ausgetauscht werden.
  • Hi-Lo Grenzwerte für Go-NoGo-Tests

Mehr Details

TT-3000 Drehmoment-Prüfgerät


  • Bidirektionale Messgenauigkeit der Anzeigewerte von ±0.5%
  • Acht wählbare Messeinheiten: Oz.in., Lb.in., Lb.ft., Nm, cNm, KgfCm, gfCm, Kgfm
  • 3 Betriebsmodi: Track, Peak und erste Peak
  • NiMH Akkus gewährleisten 8-10 Stunden durchgehende Benutzung
  • Schraubensimulator ausgestattet mit allen 1/4" & 3/8" Getrieben, optional mit 1/2", 3/4" & 1" Getriebe erhältlich .
  • RS-232 Ausgang
  • Auswählbare Filtergeschwindigkeiten: 125Hz, 250Hz, 500Hz, 1000Hz, 1500Hz und 2000Hz
  • Zum Testen von Klick-, Wähl- und Digitalschlüsseln und den meisten elektrischen Geräten einschließlich, Impuls- und DC-Elektronik
  • Beinhaltet NIST nachweisbares Kalibrierungszertifikat mit Daten

Mehr Details


Drehmomentbereich

N-m Lb-ft

Modell Bereich
TT-410250F-IMP 34-340 Nm
TT-410500F-IMP 68-680 Nm
TT-4101000F-IMP 135-1355 Nm
TT-4102000F-IMP 270-2700 Nm
TT-4102500F-IMP 340-3400 Nm

Spezifikationen

Kalibrierter Messbereich
10-100% Vollausschlag, bidirektional
Genauigkeit
±1% des angezeigten Messwerts (innerhalb des kalibrierten Messbereichs)
Überlastungsschutz
200% Vollausschlag; bidirektional
Garantie
1 Jahr
Kalibrierungszertifikat:
NIST nachweisbares Kalibrierungszertifikat
Betriebstemperatur
0-50 °C
Untenstehende Spezifikationen für ein optionales Display
Betriebsmodi
Track, Peak, 1st Peak
Resolution
4 aktive Ziffern
Filter
auswählbar; 125Hz, 250 Hz, 500Hz, 1000Hz, 1500Hz und 2000Hz
Speicher
Datenspeicher für bis zu 999 Messwerte
Datenausgabe
RS--232
Display
62 x 62 mm hintergrundbeleuchtes LCD
Alarmgrenzen
An der Vorderseite angebrachtes LCD für visuellen Alarm
Gewicht
4.5 - 9 Kg , 10 - 20 lbs abhängig vom eingestellten Bereich
Abmessungen
20.3 cm x 25.4 cm x 10.2 cm (8 x 10 x 4 inches)
Run Down Fixture:
1-1/8" hex

Bestellen

Produkte


Produktname
Preis
Anzahl
TT-410250F-IMP Schlagschrauber Testsystem - Messbereich 34-340 Nm
€ 3.859,00

TT-410500F-IMP Schlagschrauber Testsystem - Messbereich 68-680 Nm
€ 4.149,00

TT-4101000F-IMP Schlagschrauber Testsystem - Messbereich 135-1350 Nm
€ 4.439,00

TT-4102000F-IMP Schlagschrauber Testsystem - Messbereich 270-2700 Nm
€ 4.632,00

TT-4102500F-IMP Schlagschrauber Testsystem - Messbereich 340-3400 Nm
€ 6.134,00

TT-4105000F-IMP Schlagschrauber Testsystem - Messbereich 680-6800 Nm
€ 6.134,00



Zubehör


Produktname
Preis
Anzahl
TT-SOFT Software für Serie TT inkl. Kabel
€ 116,00

TT-IMP-LEFT Schraubsimulator linksdrehend CCW anstelle des Standardsimulators
€ 326,00

Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
Produktstatus: Verfügbar , Vorbestellung 1-2 Wochen , Sonderbestellung , Anfrage
