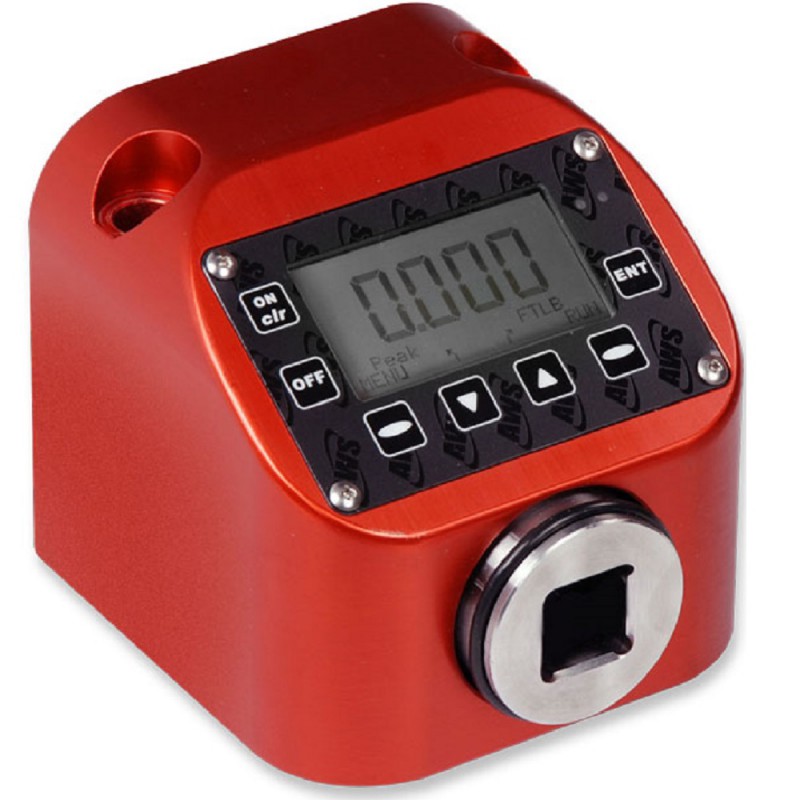

TT-QCM Drehmoment-Kalibrator zum kalibrieren von Drehmomentwerkzeugen
Der TT-QCM Drehmoment-Kalibrator ist perfekt zum Testen von Klick-, Wähl- und digitalen Drehmomentschlüsseln, sowie den meisten elektrischen Werkzeugen, einschließlich Impuls- und elektrischen Drehmomentschraubern geeignet.
Das TT-QCM Drehmomentmessgerät wurde zur Verifizierung und Kalibrierung verschiedener Drehmomentschlüssel und Drehmomentgeräte entwickelt.
Ein großes LCD Display mit einfacher Menüsteuerung ermöglicht eine schnelle Einstellung. Der Speicher des TT-QCM Prüfgerätes ist für bis zu 999 Datenpunkte ausgelegt, die im Gerät zur späteren Ansicht abgespeichert werden können, oder mittels der RS232 Schnittstelle zu einem Drucker oder PC übertragen werden können.
Hohe und niedrige Grenzwerte können auf einfache Weise eingestellt werden. Die auf der Vorderseite angebrachte LED Lampe gibt einen visuellen Hinweis, sobald das Drehmoment die Grenzwerte erreicht.
Das System kann vertikal oder horizontaler montiert werden, dass Display lässt sich mit weniger Handgriffen umdrehen.
Bitte beachten Sie, dass für die Verwendung von elektrischen, hydraulischen und druckluftbetriebenen Werkzeugen ein Schraubsimulator notwendig ist. Dieses Gerät eignet sich nicht zur Überprüfung von Schlagschraubern oder zur Verwendung mit Kraftvervielfältigern. Eine passende Alternative können wir Ihnen sicherlich bieten, kontaktieren Sie uns gerne.
Merkmale
- Bi-direktionale Genauigkeit von 0,5% des angezeigten Messwerts, 0,25% optional
- NiMH wiederaufladbare Batterien ermöglichen einen durchgängigen Gebrauch für bis zu 10 Stunden
- CE zertifiziert und NIST Kalibrierungszertifikat
- Robustes Aluminiumgehäuse
- 3 Betriebsmodi: Track, Peak und erster Peak
- Acht auswählbare Maßeinheiten: Oz.in., Lb.in., Lb.ft., Nm, cNm, KgfCm, gfCm, Kgfm
Drehmomentbereich
| Modell | Bereich | Antriebsgröße | Schraubsimulator | ||
| TT-QCMIO-10* | 0.007 - 0.07 N-m | 1/4" | Y | ||
| TT-QCMIO-50* | 0.0 - 0.3 N-m | 1/4" | Y | ||
| TT-QCMIO-100 | 0.07 - 0.7 N-m | 1/4" | Y | ||
| TT-QCM-10i | 0.11 - 1.2 N-m | 1/4" | Y | ||
| TT-QCMIO-200 | 0.14 - 1.4 N-m | 1/4" | Y | ||
| TT-QCM-25i | 0.28 - 2.8 N-m | 1/4" | Y | ||
| TT-QCM-50i | 0.56 - 5.6 N-m | 1/4" | Y | ||
| TT-QCM-100i | 1.12 - 11.2 N-m | 1/4" | Y | ||
| TT-QCM-150i | 1.6 - 16 N-m | 1/4" | Y | ||
| TT-QCM-250i | 2.8 - 28 N-m | 3/8" | Y | ||
| TT-QCM-500i | 5.6 - 56 N-m | 3/8" | Y | ||
| TT-QCM-750i | 8.4 - 84 N-m | 3/8" | Y | ||
| TT-QCM-1000i | 11.2 - 112 N-m | 3/8" | Y | ||
| TT-QCM-100F | 13.5 - 135 N-m | 1/2" | Optional | ||
| TT-QCM-150F | 20 - 203 N-m | 1/2" | Optional | ||
| TT-QCM-250F | 33 - 338 N-m | 1/2" | Optional | ||
| TT-QCM-500F | 67 - 670 N-m | 3/4" | Optional | ||
| TT-QCM-600F | 81 - 810 N-m | 3/4" | Optional | ||
| TT-QCM-750F | 101 - 1016 N-m | 3/4" | Optional | ||
| TT-QCM-1000F** | 135 - 1350 N-m | 1" | Optional | ||
| TT-QCM-2000F** | 271 - 2710 N-m | 1" | Optional | ||
Vermissen Sie ein bestimmtes Produkt? Kundenspezifische Angebote sind möglich, bitte rufen Sie uns an um Ihren Auftrag zu besprechen.
ER - Erweitertes Angebot Option erhöht kalibrierten Messbereich um 5-100% (statt 10-100%), nicht kombinierbar mit Option "erhöhte Genauigkeit".
*QCMIO-10 + 50 Genauigkeit ist ±1% von 10-100% der Kapazität
Ähnliche Produkte
TTS Drehmomentanalyse Software für Datenerfassung und Auswertung
- Inklusive USB Datenkabel
- Kompatibel mit Windows 7, 8 und 10
- Zur Verwendung mit Drehmoment-Prüfgeräten der TT-Serie
Mehr Details
TWT-410 Drehmomentschlüssel Prüfgerät für Kalibrierungen
- Das flexible Design des TWT-410 ist einfach zu bedienen und eignet sich für verschiedene Längen und Marken von Drehmomentschlüsseln
Mehr Details
RDF Schraubfallsimulator
- Erforderlich für akkurate Drehmomentmessungen bei angetriebenen Drehmomentwerkzeugen (elektrisch, hydraulisch oder druckluftbetrieben)
Mehr Details
TT-QC-CC wasserfester Tragekoffer
- Entspricht den ATA 300 Angaben für Tragekoffern und strengen Anforderungen für militären Einsatz (STANAG 4280, DS 81-41, IP67)
- Spritzguss aus einem patentierten, sehr leichtem und sehr robustem Kunststoff
Mehr Details
Spezifikationen
| Kalibrierter Messbereich | 10-100% Vollausschlag, bi-direktional |
| Genauigkeit | ±0,5% des angezeigten Werts (innerhalb des kalibrierten Bereichs), 0,25% optional |
| Resolution | 4 aktive Ziffern |
| Überladungsschutz | 200% Vollausschlag bi-direktional |
| Betriebsmodi | Track, Peak, 1st Peak |
| Datenausgabe | RS-232 |
| Filter | Auswählbar; 125Hz, 250Hz, 500Hz, 1000Hz, 1500Hz und 2000Hz |
| Alarmgrenzen | Auf der Vorderseite angebrachte LED für visuelle Alarmgrenzen |
| Stromversorgung | Interne NiMH Batterie, AC Adapter / Ladegerät (inbegriffen) |
| Gewicht | Ungefähr 1,5 kg, abhängig vom Transducer |
| Betriebstemperatur | 0-50 °C |
| Kalibrierungszertifikat | Einschließlich NIST nachweisbarem Kalibrierzertifikat mit Daten |
| Standard Zubehör | Joint Simulator für 1/4" & 3/8" Getriebe, AC Adapter/Ladegerät |
| Optionales Zubehör | Joint Simulatoren für 1/2", 3/4" und 1" Transducer |
Bestellen
Produktstatus: Verfügbar: 1 - 3 Tage, Lieferzeit: 1 - 3 Wochen, Lieferzeit variiert, bitte kontaktieren Sie uns
