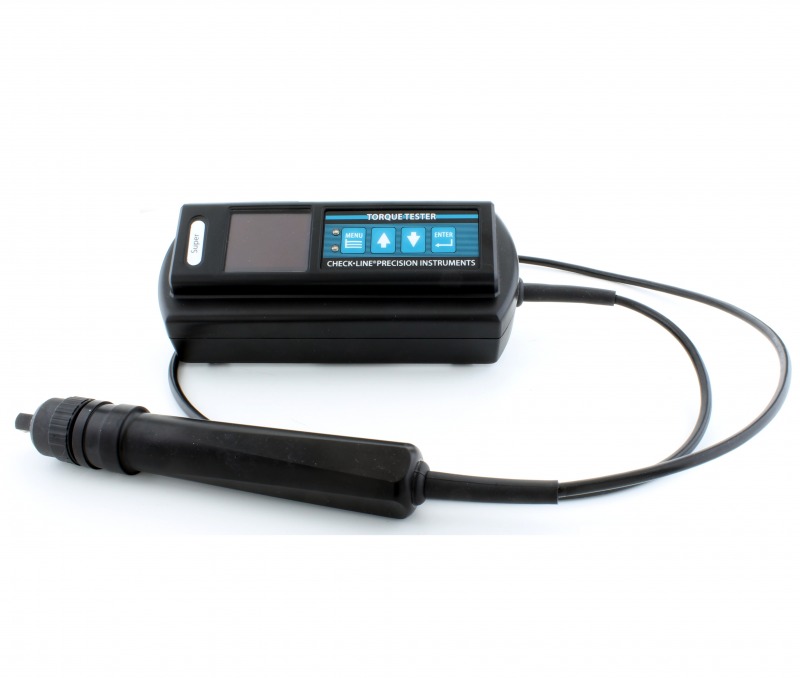

Der DTSM ist ein digitaler Drehmoment-Schraubendreher entworfen für Anwendungen in Labor und Produktion.
Der DTSM Schrauber ist in 7 Messbereichen erhältlich. Die ausgezeichnete Genauigkeit von ±1% des angezeigten Messwertes ± 1 kleinsten Skalenwert rüstet ihn in den kleinen Kapazitäten für Anwendungen, die eine hohe Genauigkeit bei niedrigen Messbereichen benötigen.
Für größere Drehmomente bis zu 10 Nm sind die 5 (optional) und 10 Nm Modelle mit einem einschraubbarem Griffstück ausgestattet.
Das große externe OLED Display lässt sich während der Verschraubungsvorgangs gut sichtbar separat platzieren, sodass zu jedem Zeitpunkt ein einfaches Ablesen der Werte möglich ist.
Die erhobenen Messdaten lassen sich mittels USB-Schnittstelle, inbegriffenem USB-Datenkabel und der enthaltenen Datenverarbeitungssoftware bequem an einen Computer übertragen. Eine Bluetooth Schnittstelle ist optional erhältlich.
Im Sollwert-Modus können Drehmoment-Sollwerte festgelegt werden. Optische und akustische Alarmindikatoren warnen den Nutzer beim Über- oder Unterschreiten des voreingestellten Sollwerts.
Die DTSM Drehmoment-Schraubendreher reduzieren Erheblich die Kosten durch Ausschuss und Nachbesserung durch Eliminierung von zu stark oder zu schwach angezogenen Verbindungen und ist somit ideal für vielfältige Anwendungen, wie Automotiv, Luft- und Raumfahrt, Elektronik und vielem mehr.
Alle Messbereiche sind in zwei Ausführungen verfügbar:
PR: Standard-Modell mit Datenspeicher Datenspeicher für 2000 Messwerte
SP: Erweitertes-Modell mit Funktionen des Standardmodells und zusätzlich PLC Ausgang im ASCII oder Binärformat und 99 programmierbare Sollwerte
| Funktionen Vergleichstabelle | PRO | SUPER |
|---|---|---|
| Sprache, Comms, Peak, Set, Recall, Upload, Löschen | ||
| Datum, Track, Voreinstellungen, Einheiten | ||
| Display: Großes, farbiges LED | ||
| Einheiten: N-m, N-cm, Kgf-m, Kgf-cm, Oz-in, Lb-in, Lb-ft | ||
| Alarme: Hör- & sichtbare Signale | ||
| Automatisches Nullen | ||
| Automatisches Abschalten | ||
| Überdrehung: Warnsystem auf dem Display | ||
| Batterien: Laufzeit von 180+ hours | ||
| Speicherkapazität: 2000+ | ||
| Sprachen: Englisch Chinesisch, Französisch, Deutsch, Italienisch, Japanisch, Polnisch, Portugiesisch, Russisch, Spanisch, weitere auf Anfrage |
||
| Programmierbare Voreinstellungen: 99, via PC oder direkt am Schraubendreher | - | |
| Elektronische Kalibrierbenachrichtigung: Nach Datum oder Anzahl der Messungen | ||
| Genauigkeit: besser als 1% der aktuellen Messung LHS & RHS von 10% bis 100% des spezifizierten Bereichs | ||
| Messungsanzeige: Beginnt bei 2% des Maximums | ||
| Kompatibel mit Windows Excel und SPC | - | |
| Comms: USB bi-direckionale Kommunikation | ||
| PLC Übertragung: Unter Verwendung eines ASCII oder Binary Transfers | - |
| Modell | Bereich | Antrieb | |||
| DTSM-50 | 5 - 50 N-cm | 1/4" | |||
| DTSM-150 | 15 - 150 N-cm | 1/4" | |||
| DTSM-200 | 20 - 200 N-cm | 1/4" | |||
| DTSM- 350 | 35 - 350 N-cm | 1/4" | |||
| DTSM- 500 | 50 - 500 N-cm | 1/4" | |||
| DTSM-5T | 50 - 500 N-cm | 1/4" | |||
| DTSM-10T | 100 - 1000 N-cm | 1/4" | |||
Die Modelle DTSM-5T und DTSM-10T werden mit einem einschraubbaren Griffstück geliefert.
| Display | 4 stelliges LCD |
| Auflösung: | Bis 50 Ncm: 0.05 Ncm
Bis 1000 Ncm: 0.1 Ncm |
| Genauigkeit | Besser als 1% des angezeigten Messwerts |
| Gewicht | 750 Gramm |
| Laufzeit | 180 Stunden |
| Energieversorgung | 4xAA Standard oder wiederaufladbare Batterien |
| Automatische Energiesparung | Automatiches Abschalten |
| Datenübertragung | PLC Übertragung bei Verwendungs eines ASCII oder Binary Transfer |
| Voreinstellungen | 99 |
| Getriebegröße | 1/4" |
| Betrieb | CW, CCW (im und gegen den Uhrzeigersinn) |
| Betriebsmodi | PR: Track, Voreinstellungen, Einheiten, Peak, Upload, Set, Hintergrundbeleuchtung SP:Trac, Preset, Einheiten, Peak, Upload, Set, Hintergrundbeleuchtung, Wiederaufruf, Löschen, Datum, Sprache, Comm |
| Datenspeicher | 2094 Werte |
| Garantie | 1 Jahr |
