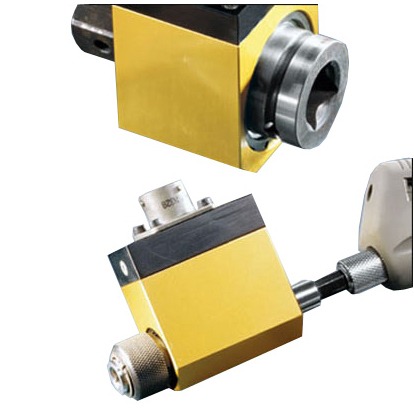

RTSX Rotierender Drehmomentsensor


Der RTSX kann mit beinahe allen manuellen Werkzeugen, Elektrowerkzeugen oder rotierenden Messtechniken verwendet werden.

Dieser rotierende Sensor verbindet das Elektrowerkzeug und das Anschlussstück und nimmt zudem das angewandte Drehmoment des Antriebs auf die Halterung auf.

Für einen Anschluss mit dem PTT & LTT ist der RTSX mit einem sofortigen, automatischen Erkennungssystem ausgestattet.

Merkmale

  • Bi-direktionale Funktionsweise
  • Genauigkeit von +/-.25% des Endausschlags
  • Verbindet Elektrowerkzeug und Anschlussstück und misst das angewandte Drehmoment
  • Verwendung mit beinahe allen manuellen Werkzeugen, Elektrowerkzeugen oder rotierenden Messtechniken

Drehmomentbereich

Default Values Oz-in Lb-in Lb-ft cN-m N-m

Modell Bereich Input Drive Output Drive
RTSX10i-H 1 - 10 Lb-in 1/4" M/Hex 1/4" F/Hex
RTSX10i 1 - 10 Lb-in 1/4" F/Sq 1/4" M/Sq
RTSX50i-H 5 - 50 lbf.in 1/4" M/Hex 1/4" F/Hex
RTSX50i 5 - 50 lbf.in 1/4" F/Sq 1/4" M/Sq
RTSX100i-H 10 - 100 Lb-in 1/4" M/Hex 1/4" F/Hex
RTSX100i 10 - 100 Lb-in 1/4" F/Sq 1/4" M/Sq
RTSX200i-H 20 - 200 Lb-in 1/4" M/Hex 1/4" F/Hex
RTSX200i 20 - 200 Lb-in 3/8" F/Sq 3/8" M/Sq
RTSX50F 5 - 50 Lb-ft 3/8" F/Sq 3/8" M/Sq
RTSX100F 10 - 100 Lb-ft 1/2" F/Sq 1/2" M/Sq
RTSX400F 40 - 400 Lb-ft 3/4" F/Sq 3/4" M/Sq
RTSX738F 74 - 738 Lb-ft 1" F/Sq 1" M/Sq
RTSX1500F 150 - 1500 Lb-ft 1 1/2" F/Sq 1 1/2" M/Sq

Ähnliche Produkte

PTT Drehmoment-Analysator


  • System Genauigkeit + / - 0,5% vom Messwert von 20% bis 100% vom Endwert
  • Arbeitet mit Drehmoment- und Kraftsensoren
  • Bietet "EZ-Plug & Play" mit Umwandlern. Unterstützt "Arki"-Technologie, ein automatisches Sofort-Erkennungssystem des Umwandlers mit PTT
  • Wahl aus sechs Betriebsarten: Track, Peak, First Peak, Audit, Torque + Angle und Tool Test
  • Zwei Einheiten der Kraftmessungen: lbf und kN
  • Echtzeit-Grafik des Drehmoments im Vergleich zur Zeit mit verbundener PC Windows-Software.
  • Sieben Einheiten für Drehmomentmessungen: ozf.in, lbf.in, lbf.ft, cN.m, Nm, kgf.m, kgf.cm
  • USB-Schnittstelle, um Messungen auf den PC runterzuladen
  • Empfohlen für alle Hand-Schraubendreher, Schraubenschlüssel oder Elektrowerkzeuge

Mehr Details

LTT Drehmoment- und Drehwinkel-Analysator mit USB-Ausgang


  • System Genauigkeit + / - 0,5% vom Messwert von 20% bis 100% vom Endwert
  • Bietet "EZ-Plug & Play" mit Umwandlern. Unterstützt "Arki"-Technologie, ein automatisches Sofort-Erkennungssystem des Umwandlers mit PTT
  • Sieben Einheiten für Drehmomentmessungen: ozf.in, lbf.in, lbf.ft, cN.m, Nm, kgf.m, kgf.cm
  • Eingebauter Werzeug-Tester
  • Geliefert mit NIST-Kalibrierzertifikat
  • Empfohlen für alle Hand-Schraubendreher, Schraubenschlüssel oder Elektrowerkzeuge
  • Wahl aus sechs Betriebsarten: Track, Peak, First Peak, Audit, Torque + Angle und Tool Test
  • "Flash"-Speicher ermöglicht Upgrades durch den Benutzer, die im Feld & Internet vorgenommen werden über den USB-Port
  • Speichert insgesamt 2500 Datenpunkte

Mehr Details


Spezifikationen

Ausgabe bei bestimmter Nennleistung
> 6 Nm bei geschätzten 2 mV/V
Austauchbarkeit
Geeignet für mv/v und Nebenschluss-(Shunt)-Kalibrierungen +0.3% FS
Nichtlinearität
+0.2% FS
Empfohlene Speisespannung
10V Gleichstrom oder Wechselstrom (Effektivwert)
Empfohlener Brückenwiderstand
350 Ohm
Temperaturbereich
5 - 50 Grad Celsius
Überlastungsschutz
125% des Messwertes
