DIW - Digitaler Drehmomentschlüssel für Präzisionsmessungen

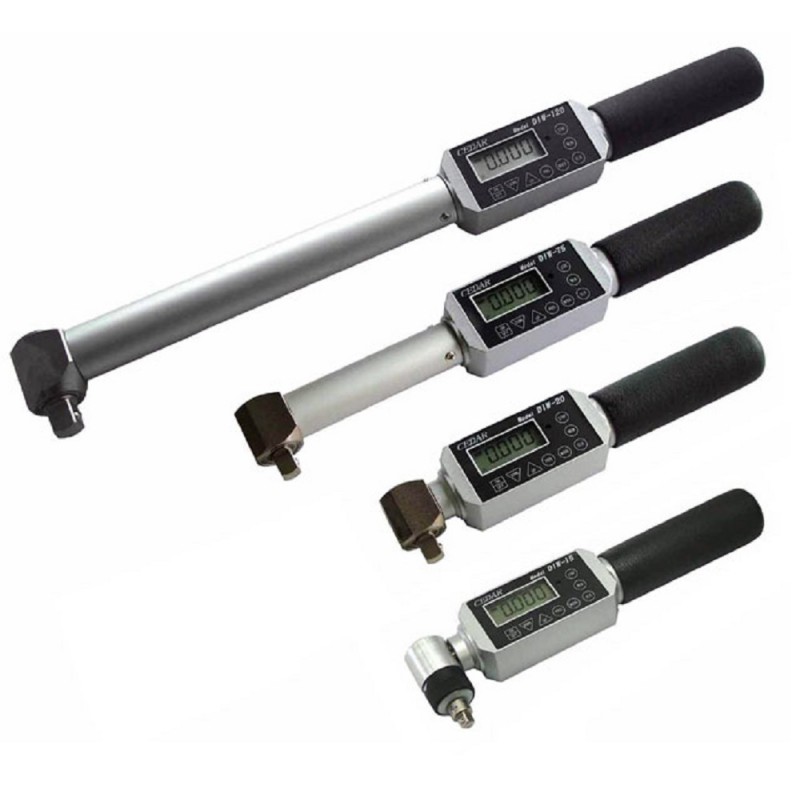

4 Messbereiche verfügbar:
DIW-15 Kapazität: 15 N-m (130 lb-in), 1/4" Antrieb
DIW-20 Kapazität: 20 N-m (180 lb-in), 3/8" Antrieb
DIW-75 Kapazität: 75 N-m (55 lb-ft), 3/8" Antrieb
DIW-120 Kapazität: 120 N-m (87 lb-ft), 1/2" Antrieb

Der DIW ist ein handbetriebener elektrischer Drehmomentschlüssel und wurde für die Überprüfung von verschiedenen Anwendungen oder Drehmomenten von Bolzen entwickelt. Der Schlüsselstift ist um 300° drehbar und kann auch in engen Umgebungen verwendet werden. Unabhängig davon, wo oder wie Sie den Schlüssel festhalten, erhalten Sie stets konstante Messergebnisse: Der Drehmomentsensor befindet sich nämlich auf dem Antrieb und nicht in dem Handgriff. Das vom Schlüssel kontrollierte Drehmoment kann auch mit vergleichenden Tests auf einem vorgegebenen Befestigungselement ausgewertet werden. Sowohl Abreiß-Teste als auch Löse-Teste können ausgeführt werden. Der Drehmomentschlüssel ist robust genug, um im Produktionsbereich verwendet zu werden.

Die erhobenen Messdaten können direkt auf der Digitalanzeige wiedergeben werden oder mittels optionaler Software an einem Computer übertragen werden.

Das Gerät hat eine Genauigkeit von ±0,5%, ±1 LSD. Für eine einheitliche Straffung oder Go/No-Go Tests ist das Gerät mit einem einstellbaren Sollwert ausgestattet. Die Spitzenwerte (Peak Data) für SPC (Statistical Process Control) können via dem USB Anschluss übertragen werden.

Konstante Messergebnisse, unabhängig davon, wo der Schlüssel festgehalten wird: Der Drehmomentsensor befindet sich auf dem Antrieb.






Merkmale

  • Lieferung mit NIST Kalibrierungszertifikat
  • Schlüsselstift ist um 300 Grad drehbar
  • Verfügbar in lbf-in, lbf-ft, Kgf-cm und N-m (auswählbar)
  • Peak, Echzeit und Peak-Down Messmodi (auswählbar)
  • Datenspeicher für 800 Messungen zum Wiederaufrufen oder für SPC Übertragung
  • Programmierbare Hoch- und Niedrig-Sollwerte mit Tonsignal und grünem/roten LED Indikator für einheitliche Drehmomentstraffung oder Go/No-Go-Teste
  • Sowohl CW als auch CCW Betrieb
  • USB Anschluss für SPC
  • Digitalanzeige
  • CW stufenloser one-way Klammer-Adapter, AC Lader und Tragekoffer inklusive
  • Betrieb mit internen NiCad Batterien (8 Stunden Gebrauch)
  • Ergonomische, leichte und robuste Metallkonstruktion
  • ISO/IEC 17025 Zertifikat mit Messwerten & Testdaten ist optional verfügbar
  • 2 Jahre Garantie

Spannungsbereiche

Model Ranges Antriebsgröße
DIW-15 3.0 – 150.0 kgf-cm
0.30 – 15.00 N-m
1/4"
DIW-20 3.0 – 200.0 kgf-cm
0.30 – 20.00 N-m
3/8"
DIW-75 3.0 - 750.0 kgf-cm
0.30 - 75.00 N-m
3/8"
DIW-120 30 - 1200 kgf-cm
3.0 - 120.0 N-m
1/2"
Genauigkeit ± 0.5% F.S., ±1 LSD

Ähnliche Produkte

SW-1 Datenerhebungssoftware für Kraft- & Drehmomentmesser


  • Komplette statistische Prozesskontrolle und Graphen-Befähigung
  • Automatisiert Ihre Datenerfassung
  • Bietet eine fortlaufende Datenerhebung von allen Messungen mit einer Datentabelle sowie statistischen Informationen

Mehr Details

Cic-Torque Kalibrierung Drehmomentschlüssel, Drehmomentschrauber & Drehmomentmessgeräte


  • Kurze Bearbeitungszeit
  • Einfache Kalibrierungsplanung

Mehr Details

TWT-400 Drehmomentschlüssel Prüfgerät


  • Dank des flexiblen Aufbaus ist der TWT-400 einfach zu handhaben und für verschiedene Drehmomentschlüssellängen und Hersteller geeignet.
  • Acht (8) wählbare Messeinheiten: Oz.in., Lb.in., Lb.ft., Nm, cNm, KgfCm, gfCm, Kgfm
  • Bidirektionale Genauigkeit von ±0,25% des angezeigten Messwerts

Mehr Details


Lieferumfang

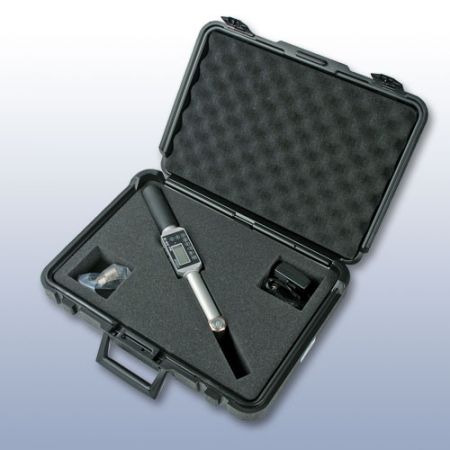

Die DIW Serie wird in einem kompletten Set geliefert. Bestehend aus:

  • DIW Drehmomentschlüssel
  • AC Netzteil
  • 3-Punkt Kalibrierzertifikat aus NIST rückführbar
  • Plastiktragekoffer
  • Bedienungsanleitung


Spezifikationen

Genauigkeit
±0.5%, FS.±1 LSD
Abtastfrequenz
100 Hz (100 Abtastungen/sek)
Display Update
5 Hz (5 Mal/sek)
USB Ausgang
180 Data/sek
Speicher
Datenspeicher für 400 Messungen zum Wiederaufrufen oder für SPC Übertragung
Garantie
2 Jahre

Bestellen

Produkte


Produktname
Preis
Anzahl
DIW-15E digitaler Drehmomentschlüssel - 15 Nm
€ 1.318,00

DIW-20E Digitaler Drehmomentschlüssel - 20 Nm
€ 1.318,00

DIW-75E Digitaler Drehmomentschlüssel - 75 Nm
€ 1.653,00

DIW-120E Digitaler Drehmomentschlüssel - 120 Nm
€ 1.676,00



Zubehör


Produktname
Preis
Anzahl
SW-1SV-USB Datenerfassungssoftware für Drehmomentmessgeräte
€ 248,00

CB-209 USB-Datenausgangskabel
€ 25,00

ISO-17025 ISO/IEC 17025 Kalibrierzertifikat mit Testdaten
€ 249,00

DID/DIW-PSU Ersatznetzteil für DID / DIW
€ 57,00

Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
Produktstatus: Verfügbar , Vorbestellung 1-2 Wochen , Sonderbestellung , Anfrage
