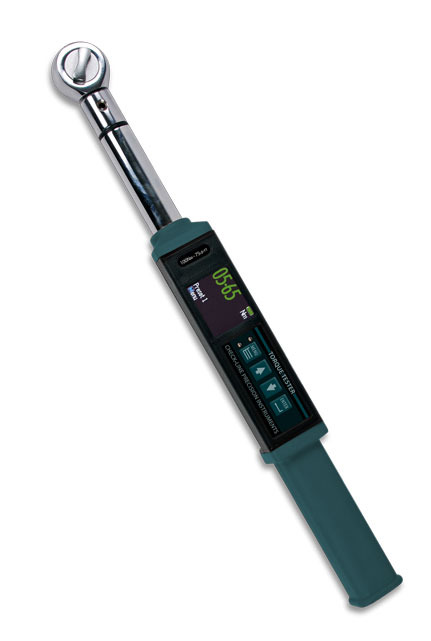

ETW-A Digitaler Drehmomentschlüssel für Drehmoment & Drehwinkel


Der ETW-A ist ein digitaler Drehmomentschlüssel erhältlich in 11 Bereichen mit Kapazitäten von 10 - 2000 Nm für präzise und schnelle Messungen von Drehmoment und Drehwinkel.

Die Drehmomentschlüssel aus der ETW-A Serie eignen sich zur Überprüfung und Anbringung von Drehmomenten. Als Präzisionswerkzeug bieten der ETW-A höchste Genauigkeit und Wiederholbarkeit von ±1% des angezeigten Messwertes. Der ETW-A Drehmoment- & Drehwinkelschlüssel verfügt über dasselbe OLED Display, Bedienpanel, sowie dieselbe Menuführung und Datensoftware wie auch die anderen Drehmomentwerkzeuge aus der ETW und DTSM Serie. Dies erleichtert die Bedienung, wobei der ETW-A sich ohnehin bereits mit minimalem Aufwand intuitiv bedienen lässt.

Der ETW-A verfügt über sowohl optische wie auch akustische Alarmfunktionen, welche Aufschluss über ein positives oder negatives Messergebnis geben. Weiterhin gibt es optische Symbole für den Batteriestand, eine Näherungsanzeige für voreingestellte Drehmomentwerte und Alarme für einstellbare Grenzwerte.

Empfohlene Anwendungen

Die ETW-A Serie wurde unter Berücksichtigung sämtlicher industrieller Anwendungen und Gegebenheiten entworfen. Er kann überall verwendet werden, wo höchste Genauigkeit und Wiederholbarkeit kombiniert mit einem kompletten Drehmomentmanagement und Kontrollsystem erforderlich sind.


Merkmale
  • Robuster, bidirektionaler Knarrenkopf
  • Großes Farbdisplay. Gut lesbar, Warnsignale
  • Weicher, ergonomischer Griff für mehr Komfort
  • Einfach Handhabung
  • Genauigkeit besser als 1%
  • Batteriedauer von mehr als 180 Stunden
  • 1 Jahr Garantie
  • Kalibrierzertifikat inklusive

Messmodi

Track: Sobald ein Drehmoment angebracht wird, wird in Echtzeit der Messwert angezeigt, sofern der Messwerte mindestens 5% der Kapazität beträgt. Der kalibrierte Messbereich für den die Genauigkeitsangabe von ± 1% gilt liegt bei 10 – 100%.

Peak: Im Peakmodus wird der höchste erfasste Drehmomentwert der Messung im Display gehalten, sobald die Last wegfällt. Es werden Werte ab 10% der Kapazität erfasst.

Just Angle: Im Just Angle Modus wird ebenfalls der höchste Drehmomentwert ab 10% der Kapazität im Display gehalten, sobald die Last wegfällt. Weiterhin wird der erreichte Drehwinkel ab 5% der Kapazität erfasst und im Display ausgegeben.

Just Move: Im Just Move Modus wird der Drehmomentwert nach einer durch den Benutzer einstellbaren Gradzahl erfasst und im Display gehalten, wenn die Last wegfällt. Es werden Werte ab 10% der Kapazität erfasst.

Set: Im Set Modus können Sie Drehmoment und Drehwinkel Werte voreinstellen entweder als Prozentsatz oder als Toleranz. Während der Messung wird das Display grün, wenn Sie sich der voreingestellten Toleranz nähern und wird rot, sobald überschritten.

Im Set Modus gibt es 3 Auswahlmöglichkeiten:

  • Drehmomentwert Voreinstellung
  • Drehmoment- & Drehwinkel Voreinstellung
  • Just Move Voreinstellung

Ähnliche Produkte

DTSM Digitaler Drehmoment-Schraubendreher


  • Einfache Handhabung
  • Mehr als 180 Stunden Batterielaufzeit
  • Großes, farbiges LED Display mit hoher Auflösung und Warnsignalen

Mehr Details

DTSM Digitaler Drehmoment-Schraubendreher

Cic-Torque Kalibrierung Drehmomentschlüssel, Drehmomentschrauber & Drehmomentmessgeräte


  • Kurze Bearbeitungszeit
  • Einfache Kalibrierungsplanung

Mehr Details

Cic-Torque Kalibrierung Drehmomentschlüssel, Drehmomentschrauber & Drehmomentmessgeräte

Kategorie Drehmoment-Prüfgerät


Drehmoment-Prüfgerät zum kalibrieren Ihrer Schraubendreher, Elektroschrauber, Schraubschlüssel, Schlagschrauber, hydraulischen Schlüssel u.v.m.

Mehr Details

Kategorie Drehmoment-Prüfgerät Drehmoment-Prüfgerät

Drehmomentbereich
N-m Lb-in Lb-ft Oz-in N-cm Kgf-m Kfg-cm Length

Modell Bereich Antrieb Optional
ETW-A-10 1 - 10 N-m 1/4" 9x12 3/8"
ETW-A-20 2 - 20 N-m 1/4" 9x12 3/8"
ETW-A-50 5 - 50 N-m 1/4" 9x12 3/8"
ETW-A-100 10 - 100 N-m 1/4" 9x12 3/8"
ETW-A-200 20 - 200 N-m 1/2" 14x12
ETW-A-340 34 - 340 N-m 1/2" 14x12
ETW-A-600 60 - 600 N-m 3/4", 24x32
ETW-A-800 80 - 800 N-m 3/4" 24x32
ETW-A-1000 100 - 1000N-m 3/4" 24x32
ETW-A-1500 150 - 1500 N-m 1" 27x36
ETW-A-2000 200 - 2000 N-m 1" 27x36

Spezifikationen
Genauigkeit: Drehmoment:
CW - ± 1%
CCW - ± 1%
des angezeigten Messwertes

Drehwinkel:
± 0.5°
Auflösung: 0,01 N-m bis 50 Nm
0.1 N-m bis 999 Nm
1 N-m bis 2000 Nm
Abtastrate 500 Hz (500 Abtastungen/Sek)
Anzeigegeschwindigkeit: 4 Hz (4 Mal/Sek)
Speicher: 2000 + Messwerte, USB-Ausgang
Programmierbare Voreinstellungen: 99, via PC oder direkt im Drehmomentschlüssel
Datenausgang: USB, Bluetooth optional möglich
Windows Excel und SPC kompatibel
PLC Kommunikation Mittels ASCII oder Binärtransfer
Messmodus: Peak hold / Track / Preset / Just Move / Just Angle
Wählbare Einheiten: Lb-in, Lb-ft, N-m, N-cm, Kgf-m, Kgf-cm, Oz-in
Länge / Gewicht 410 mm / 0,85 kg (Modell 10 - 135)
625mm / 1,3 kg (Modell 150 - 400)
1,2 m / 4 kg (Modell 500 - 1000)
1,6 m / 6kg (Modell 1500 - 2000)
Kopftyp: Robuster, bidirektionaler Knarrenkopf
Batterie: 4 x AA
Batteriedauer: 180 Stunden
Betriebstemperatur: -10°C ~ 60°C
Lagertemperatur: -20°C ~ 70°C
Luftfeuchtigkeit: Bis zu 90% nicht kondensierend
Sprachen: Englisch, Chinesisch, Französisch, Deutsch, Italienisch, Japanisch, Polnisch, Portugiesisch, Russisch, Spanisch. Andere auf Anfrage
Garantie: 1 Jahr

Bestellen
Produkte

Produkt
Preis
Anzahl
ETW-A-10 - Digitaler Drehmomentschlüssel 1/4"- 10 Nm
€ 1.195,00
ETW-A-20 - Digitaler Drehmomentschlüssel 1/4"- 20 Nm
€ 1.195,00
ETW-A-50 - Digitaler Drehmomentschlüssel 1/4"- 50 Nm
€ 1.195,00
ETW-A-100 - Digitaler Drehmomentschlüssel 1/4"- 100 Nm
€ 1.195,00
ETW-A-200 - Digitaler Drehmomentschlüssel 1/2"- 200 Nm
€ 1.250,00
ETW-A-340 - Digitaler Drehmomentschlüssel 1/2"- 34-340 Nm
€ 1.250,00
ETW-A-600 - Digitaler Drehmomentschlüssel 3/4"- 60-600 Nm
€ 2.295,00
ETW-A-800 - Digitaler Drehmomentschlüssel 3/4"- 80-800 Nm
€ 2.295,00
ETW-A-1000 - Digitaler Drehmomentschlüssel 3/4"- 100 - 1000 Nm
€ 2.575,00
ETW-A-1500 - Digitaler Drehmomentschlüssel 3/4"- 150 - 1500 Nm
€ 3.174,00
ETW-A-2000 - Digitaler Drehmomentschlüssel 1"- 200 - 2000 N-m
€ 3.174,00
Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
Produktstatus: Verfügbar , Vorbestellung 1-2 Wochen , Lieferzeit variiert, bitte kontaktieren Sie uns
