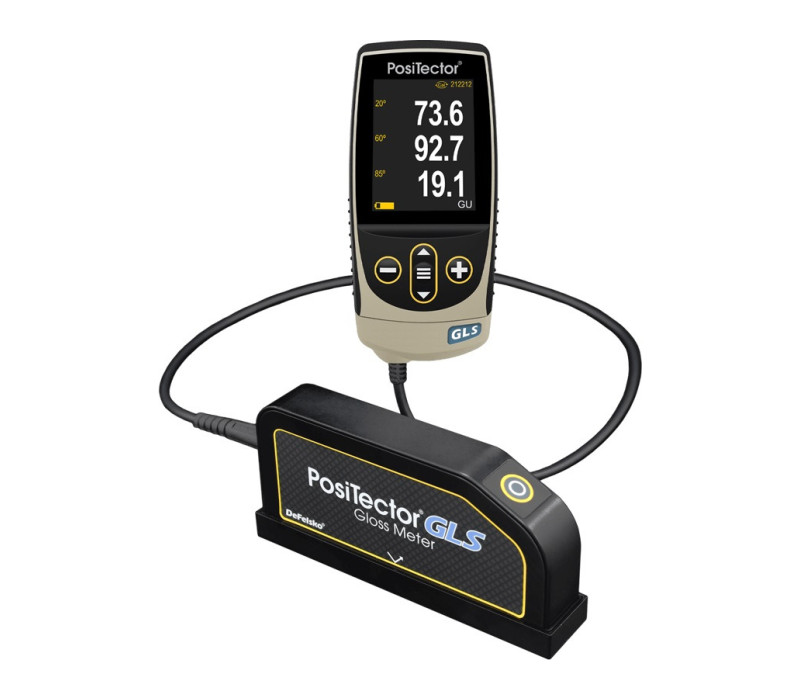

POSITECTOR GLS Tragbares Glanzmessgerät

Das PosiTector GLS Glanzmessgerät (GLS) ist ein tragbares elektronisches Gerät, das zur Messung der spekularen Reflexion und des Glanzes von Oberflächen entwickelt wurde. Es besteht aus einem Gehäuse, das in den Standard- oder Advanced-Modellen erhältlich ist, und einer Sonde.

Entspricht den Normen

• ASTM C584/D523/D4039,
• ISO 2813/7668,
• DIN 67530,
• JIS Z 8741,
• AS/NZS 1580.602.2

Das PosiTector Gehäuse erkennt automatisch die angeschlossene Sonde und führt eine Selbstprüfung durch. Um eine Sonde vom Gehäuse zu trennen, schieben Sie den Kunststoffstecker der Sonde horizontal in die Richtung, die durch den Pfeil angezeigt wird, weg vom Gehäuse. Um eine andere Sonde anzubringen, kehren Sie einfach diese Schritte um. Es ist nicht erforderlich, das Gerät beim Wechseln der Sonden auszuschalten.

Das PosiTector GLS Glanzmessgerät ist in drei Modellen erhältlich:

1. PosiTector GLS 60°: Ideal für die meisten Glanzanwendungen und der bevorzugte Winkel für Halbmatt.
2. PosiTector GLS 20°/60°: Geeignet für Hochglanz- bis Halbmatt-Anwendungen. Berechnet den Haze-Index, der die arithmetische Differenz zwischen der spekularen Reflexion, die bei 60° und 20° gemessen wird.
3. PosiTector GLS 20°/60°/85°: Geeignet für Hochglanz-, Halbmatt- und matte Glanzanwendungen. Berechnet ebenfalls den Haze-Index, basierend auf der Differenz zwischen der spekularen Reflexion, die bei 60° und 20° gemessen wird.

Der Haze-Index ist ein Maß, das bei der Glanzmessung verwendet wird, um die Trübung oder Milchigkeit einer Oberfläche zu quantifizieren. Er wird als Differenz in der spekularen Reflexion zwischen Messungen bei zwei verschiedenen Winkeln, typischerweise 60° und 20°, berechnet. Der Haze-Index ist die arithmetische Differenz zwischen den Glanzwerten bei diesen Winkeln.

Der Haze-Index hilft, zwischen Oberflächen zu unterscheiden, die ähnliche Glanzwerte haben, aber hinsichtlich der Klarheit und Schärfe der Reflexionen variieren. Ein höherer Haze-Index weist auf eine Oberfläche hin, die Licht diffus streut, was zu einer weniger klaren Reflexion führt, während ein niedrigerer Haze-Index auf eine Oberfläche mit klareren, schärferen Reflexionen hinweist. Diese Kennzahl ist besonders nützlich in Branchen, in denen das Aussehen und die Qualität der Oberflächenbeschaffenheit kritisch sind.

Glänzende Oberflächen werden in verschiedenen Branchen bevorzugt, von der Automobilindustrie und Elektronik bis hin zu Babyspielzeug. Glanz symbolisiert oft Luxus und Wohlstand, was möglicherweise auf eine biologische Assoziation mit Wasser zurückzuführen ist, da glänzende Objekte uns unbewusst an das Aussehen von Wasser erinnern könnten.

Industrielle Bedeutung des Glanzes
Glanz, definiert als eine optische Eigenschaft, die angibt, wie gut eine Oberfläche Licht in eine spiegelähnliche Richtung reflektiert, kann die wahrgenommene Qualität eines Produkts erheblich beeinflussen. Während viele Branchen eine glänzende Oberfläche bevorzugen, benötigen andere möglicherweise eine matte Oberfläche.

Warum Glanz messen?
Die Überwachung des Glanzes während der Produktion kann den Herstellungsprozess verbessern, indem Probleme identifiziert, Konsistenz sichergestellt, Abfall reduziert und die Qualität erhöht wird. Faktoren wie Oberflächenstruktur, Beschichtungseigenschaften und Lackauftrag können das Erscheinungsbild einer Beschichtung beeinflussen. Selbst kleine Variationen im Glanz, die manchmal visuell schwer zu erkennen sind, können die Prozesskontrolle und Produktqualität beeinträchtigen.

Was ist Reflexion?
Wenn Licht auf eine Oberfläche trifft, wird ein Teil absorbiert und ein Teil reflektiert. Reflexion bezieht sich auf das reflektierte Licht, das bestimmt, wie wir das Objekt wahrnehmen. Auf glatten Oberflächen, wie Spiegeln, wird Licht in eine bestimmte Richtung reflektiert (spekularer Reflex), während auf rauen Oberflächen das Licht in verschiedene Richtungen gestreut wird.

Prozentuale Reflexion und Glanz-Einheiten
Reflexion wird als Prozentsatz des reflektierten Lichts im Vergleich zum ausgestrahlten Licht gemessen. Glanzmessgeräte, wie das PosiTector GLS, können Messungen in Glanz-Einheiten (GU) oder als Prozentsatz der Reflexion anzeigen. Nach ISO 2813 ist der Glanzwert das Verhältnis der Reflexion eines Testobjekts zur Reflexion einer standardpolierten schwarzen Glasoberfläche, multipliziert mit 100, ausgedrückt in Glanz-Einheiten.

Verständnis des Haze-Index
Haze, das als „milchiger“ Halo auf reflektierenden Oberflächen wahrgenommen wird, wird durch mikroskopische Oberflächenunregelmäßigkeiten verursacht. Der Haze-Index, definiert nach ASTM D4039, ist die Differenz zwischen Glanzmessungen, die bei 60° und 20° vorgenommen werden. Er kann mit Glanzmessgeräten wie dem PosiTector GLS 20/60 und 20/60/85 berechnet werden.

Glanzmessmethoden
Digitale Glanzmessgeräte wie das PosiTector GLS verwenden eine kalibrierte Lichtquelle und einen Sensor, die in spekularen Winkeln positioniert sind. Die Menge der vom Sensor empfangenen Lichtenergie im Vergleich zur vom Sender ausgestrahlten Lichtmenge bestimmt die Reflexion, die dann zur Berechnung des Glanzes verwendet wird.

Die richtige Messwinkelwahl
Bei der Glanzmessung wird der geeignete Winkel basierend auf dem Glanzwert (GU) der Oberfläche bei einem Winkel von 60° ausgewählt:

• Halbglänzende Oberflächen (10–70 GU): Verwenden Sie 60°.
• Hochglänzende Oberflächen (>70 GU): Verwenden Sie 20°.
• Matte Oberflächen (<10 GU): Verwenden Sie 85°.

Der PosiTector GLS bietet mehrere Modi und Funktionen:

• HiLo-Modus: Für schnelle Inspektionen oder Pass/Fail-Tests.
• Differentialmodus: Berechnet die Differenz zwischen dem aktuellen Wert und einem Referenzwert.
• Normaler Scanmodus: Misst und speichert bis zu 120 Messungen pro Minute.
• Statistik-Scanmodus: Bietet Echtzeit-Statistiken und speichert jeden Scan.

Als Teil der PosiTector-Plattform kann der GLS auch mit anderen PosiTector-Sonden für verschiedene Messbedürfnisse verwendet werden. Er verfügt über einen großen Touchscreen, und die Advanced-Modelle bieten WiFi- oder Bluetooth-Konnektivität für das Datenmanagement.

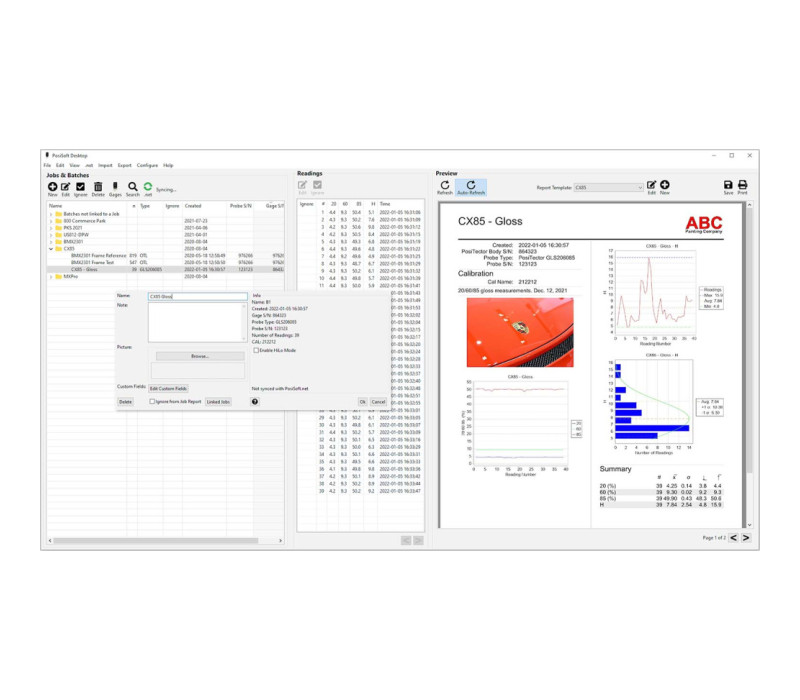

Datenmanagement mit PosiSoft-Software
Nach den Glanzmessungen können die Daten über USB oder WiFi für die Advanced-Modelle heruntergeladen werden. Die PosiSoft-Desktop-Software ermöglicht das Anzeigen, Drucken und Erstellen von benutzerdefinierten Berichten der Daten.
