Impact, <b>IMPACT-DL</b><br>Geeignet für schwer erreichbare Stellen und kleine Überflächen.

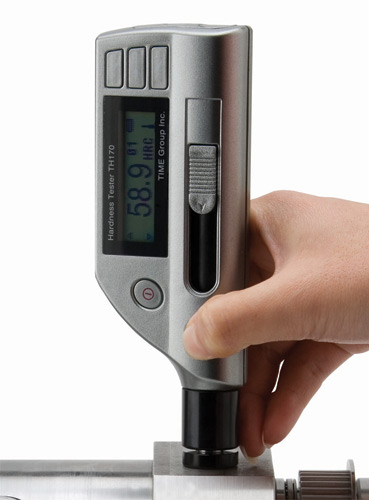

Impact, IMPACT-D / IMPACT-C

Impact Handlicher Härteprüfer


Drei verschiedene Modelle:

Impact D
Standardversion
Impact DL
Spezialausführung für besondere Werkstoffgeometrien, wie z.B. in Vertiefungen, Zahnrädern und schwer erreichbaren Stellen
Impact C
Spezialausführung mit geringer Schlagenergie für dünne Werkstoffe bzw. Werkstoffe mit einer gehärteten Oberfläche. Die Schlagenergie ist ca. 1/4 so groß wie bei Impact D und Impact DL.

Impact ist ein kleines tragbares Härteprügerät mit integriertem Schlaggerät. Es ist in allen Lagen, auch über Kopf anwendbar; die Messdaten können über einen anschliessbaren Kleindrucker sofort oder später ausgedruckt werden.

Hier findet Impact seinen Einsatz

Das kleine tragbare Härteprüfgerät Impact mit integriertem Schlaggerät ist für den universellen Einsatz konzipiert worden und ist besonders für Messungen in der Werkstatt geeignet.

Das Gerät zeichnet sich durch seine schnelle und einfache Handhabung wie auch durch die sehr kleine Messunsicherheit von ± 1,5% aus. Das hier verwendete dynamische Messverfahren nutzt den Unterschied zwischen der Aufprallgeschwindigkeit und der Rückprallgeschwindigkeit eines kleinen Schlagkörpers aus. Dieser wird in dem Schlaggerät mittels einer vorgespannten Feder auf die Oberfläche des Metallstücks geschleudert.
Das Härtemessgerät Impact kann auf verschiedenen metallischen Werkstoffen angewendet werden. Ein Statistikprogramm berechnet aus mehreren Einzelwerten den Mittelwert.

Härteprüfung von metallische Werkstoffen wie:

Stahl, Stahlguss, kaltverformter Werkzeugstahl, rostfreier Stahl, Gusseisen (Grauguss, Sphäroguss), Aluminium, Gusslegierungen, Messing, Bronze, Kupfer Knetlegierung

Typische Anwendungsbereiche für Impact

Impact ist ein kleines tragbares Härtemessgerät mit integriertem Schlaggerät. Es ist in allen Lagen, auch über Kopf anwendbar; die Messdaten können über einen anschliessbaren Kleindrucker sofort oder später ausgedruckt werden.
- Schwere grosse Werkstücke oder festmontierte Anlagenteile
- Serienteile während des Produktionsablaufs
- Werkstoffidentifikation im Materiallager
- Messungen an schwer zugänglichen Stellen

Messvoraussetzungen
- Mindestmessfläche 10 mm x 10 mm
- Kleinster Krümmungsradius der Messfläche r = 30 mm ohne Adapter.
- Mit anschraubbarem Adapter mit V-Nut beträgt der kleinste Krümmungsradius 11 mm.
- Werkstücke mit weniger als 5 kg und dünnen Wanddicken (< 5 mm) sind vibrationssicher auf eine massive Unterlage zu setzen.
- Werkstücke mit weniger als 2 kg müssen mit einer Koppelpaste auf eine massive Unterlage gesetzt werden.



Merkmale
  • Handlicher dynamischer Metall Härteprüfer
  • Integriertes Schlaggerät, Keine Kabel!
  • Direkte Anzeige von Härteskalen Rockwell HRB, HRC, Vickers HV, Brinell HB, Shore HS, HL
  • Für alle Materialien aus Metall
  • Einfache Handhabung und wenig Testaufwand
  • Klares LCD Display zeigt alle Funktionen und Parameter an
  • Dynamisches schnelles Härteprrüfungsverfahren
  • Unterstützt Messungen aus jedem Winkel, sogar auf dem Kopf!
  • Gemäß ASTM A956
  • Hohe Genauigkeit
  • Daten Ausgang RS232 (Software zur Datensicht optional verfügbar)
  • Drucker optional verfügbar
  • Großer Messbereich

Lieferumfang

Der Impact Härteprüfer wird geliefert inklusive:
- Härteprüfer
- Prüfklotz
- USB-Kommunikationskabel
- Reinigungsbürste
- Kopplunsgflüssigkeit
- Gebrauchsanweisung
- Stützring kleine
- Plastik Tragekoffer
- Zertifikat


Spezifikationen

Impact - D

Schlaggerät:
D (standard) integriert
Werkstück Radius (konvex/konkav):
Rmin = 50 mm (mit mit Aufsetzring Rmin = 10 mm)
Mindestgewicht des Werkstücks:
2 kg auf stabiler Auflage ( +0,1kg mit Kopplungsflüssigkeit)
Minimale Dicke des Werkstücks:
3mm mit Koppelpaste
Minimale Härtetiefe:
0,8 mm
Tiefe des Eindrucks:
Technische Daten Schlaggeräte

Impact - C

Schlaggerät:
C integriert
Werkstück Radius( konvex/konkav):
Rmin = 50 mm (mit Aufsetzring 10mm)
Mindestgewicht des Werkstücks:
0,5 kg auf stabiler Auflage (0,02kg mit Koppelpaste)
Minimale Dicke des Werkstücks:
gekoppelt 1 mm
Minimale Härtetiefe:
0,2 mm
Tiefe des Eindrucks:
Technische Daten Schlaggeräte

Impact - DL

Schlaggerät:
DL integriert
Werkstück Radius(konvex/konkav):
Rmin = 50 mm (mit Aufsetzring 10mm)
Mindestgewicht des Werkstücks:
2 kg auf stabiler Auflage (0,1kg mit Koppelpaste)
Minimale Dicke des Werkstücks:
3mm mit Koppelpaste
Minimale Härtetiefe:
0,8 mm
Tiefe des Eindrucks:
Technische Daten Schlaggeräte
Allgemeine Informationen
Härte Parameter:
HRC,HRB,HB, HV,HS,HLDL
Messbereiche:
siehe Tabellen
Genauigkeit:
0,5% (bei HLD = 800)
Statistik:
Mittelwerte (max. 99 speicherbar)
Datenausgang:
RS232
Spannungsversorgung:
wiederaufladbare Batterie NiMH 3,6Vm 70mAH
Ladegerät:
9V, 200mA (1,8VA)
Ladezeit:
8 Stunden
Umgebungstemperatur:
5 °C bis 50 °C
Abmessungen:
150mm x 22mm x 53mm
Gewicht:
130 g

Bestellen
Produkte

Produktname
Preis
Anzahl
Impact-D TH-170 Härteprüfer Komplettset
€ 1.355,00
Impact-C TH-172 Härteprüfer Komplettset
€ 1.775,00
Impact-DL TH-174 Härteprüfer Komplettset
€ 1.925,00
Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
Produktstatus: Verfügbar , Vorbestellung 1-2 Wochen , Sonderbestellung , Anfrage
