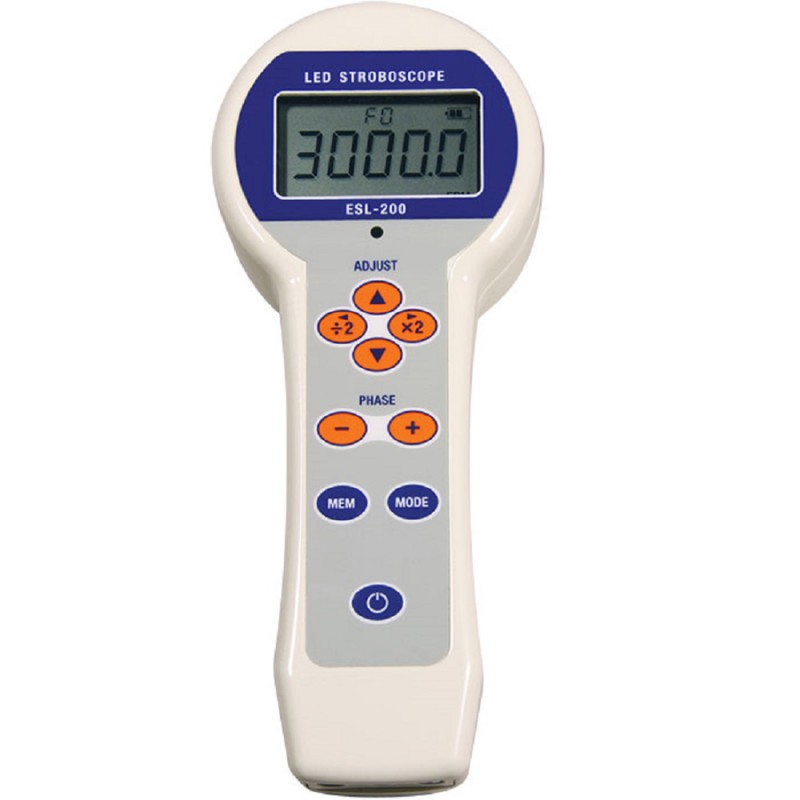

ESL-200 LED Stroboskop


led strobe Das ESL-200 LED Stroboskop ist ein sehr helles, digitales LED-Stroboskop, das zum Beobachten und Messen von rotierenden, hin- und hergehenden und linearen Bewegungen in unterschiedlichen Produktionsbereichen zur Qualitätssicherung und akademischen Anwendungen verwendet wird. Trotz seiner handlichen Größe überzeugt das ESL-200 LED Industrie-Stroboskop mit einem sehr hellen Lichtstrahl.

Das tragbare Stroboskop ESL-200 LED wurde speziell zum Messen von Rotationsgeschwindigkeiten oder linear bewegenden Objekten sowie optisch eingefrorene Bewegung entwickelt - gänzlich ohne Kontakt oder reflektierendem Tape! Die lebenslangen LED Lampen mit Pulsweitenmodulation sind von einem robusten Aluminiumgehäuse umgeben und werden von einer wiederaufladbaren NiMH Batterie betrieben. Dies gewährleistet eine hohe Blitzrate und Ausdauer des ESL-200 industriellen Stroboskops. Es ist daher ideal zur Analyse von Geschwindigkeiten, Bewegungen und Vibrationen geeignet, wie zum Beispiel bei rotierenden Achsen, Ventilatoren und Nocken.

led strobe Einstellbare Blitzdauer
Bei den meisten Anwendungen ist die standardmäßige Blitzdauer ohne weitere Anwendung ausreichend. Bei Messungen mit einer sehr hohen Geschwindigkeit können Testobjekte sich auch während der kurzen Dauer eines einzelnen Blitzes bewegen, wodurch ein verzerrtes Bild entsteht. Das ESL-200 LED-Stroboskop bietet hierfür eine Lösung: Indem die Blitzdauer erhöht wird, hat das Objekt weniger Zeit sich zu bewegen und erhalten Sie scharfe Abbildungen bei einer optimalen Ausleuchtung.



Merkmale
  • PMW (Puls-Weten-Modulation) für scharfe Bilder bei hohen Geschwindigkeiten
  • Erweiterte Batterielaufzeit für einen durchgängigen Gebrauch von sechs Stunden bei 6.000 U/min
  • Automatischer Messbereich - bis zu 150.000 U/min (mehr als 100.000 Blitze/min)
  • 359° digitale Phasenverschiebung. Anpassungen können mit jeweils 1° vorgenommen werden.
  • Robustes Aluminiumgehäuse
  • Sehr stabile Blitzfrequenz
  • Effiziente LED Lampe für berührungslosen Gebrauch
  • Tastengesteuerter Betrieb (Verdopplung und Teilung) zur einfachen und genauen Einstellung
  • Speicher für 9 Blitzraten für schnelles, erneutes Testen. Die zuletzt ausgewählte Blitzrate bleibt auch nach einem Neustart eingestellt.
  • Einfach zu lesendes, 5-stelliges Display mit 12 mm Höhe
  • Kompakte und handliche Größe mit nur 540 g Gewicht
  • Anschluss für externen Auslöser
  • Kann auf einem Stativ befestigt werden

Lieferumfang
Das ESL-200 tragbare Stroboskop wird als komplettes Set in einem schaumstoffgefüllten Tragekoffer geliefert:
  • LED Stroboskop
  • Universeller AC-Adapter
  • Gebrauchsanweisung
  • NIST Kalibrierzertifikat


Optionaler ET-1 Externer Auslöser

led strobe Der ET-1 externe Trigger synchronisiert das Stroboskop sofort mit einem rotierenden Objekt. Der Sensor wird hierfür auf das eisenhaltige Zielobjekt gerichtet, das sich auf der Antriebswelle befindet, und löst anschließend jedes Mal die Stroboskopblitze aus, wenn das Zielobjekt sich an dem Sensor vorbei bewegt. Der ET-1 Trigger wird komplett mit Sensor, Kabeln und AC-Adapter geliefert. Ein eisenhaltiges Zielobjekt nicht inbegriffen.
led strobe


Spezifikationen
Messbereich: 6 - 150.000 U/min / Blitze/min
Auflösung: ±0,1 Blitze/min bzw. U/min (bei 6,- 9999,9 Blitze/min bzw. U/min)
±0,1 Blitze/min bwz. U/min (bei 6,- 9999,9 Blitze/min bzw. U/min)
Genauigkeit: ±0,01%
Display: 12 mm hoch, 5-stellig
Lichtleistung: 4300 Lux, 6000 Blitze/min bei 20 cm Abstand, Blitzdauer F0
Energieversorgung: NiMH wiederaufladbarer Akku mit universellem 100-240 V Adapter
Akkulaufzeit: 6 Stunden bei durchgängigen Gebrauch bei 6.000 Blitze/min. Energiesparmodus für 12 Stunden durchgängigen Gebrauch bei 6.000 Blitze/min
Betriebstemperatur: 0 - 45° C
Gewicht: 540 g
Gehäusematerial: Aluminium
Stativanschluss: 1/4-20 UNC auf der Rückseite
Phasenverschiebung: Mit externem Auslöser: 0 - 359 Grad in Schritten von 1 Grad
Angaben Optionales Trigger Kit ET-1
Zielgröße: 4 mm Durchmesser (minimal)
Zielmaterial: Eisenhaltiges Material
Messabstand: 3 mm (basierend auf einem Objekt mit 10 mm Durchmesser
Max. Geschwindigkeit: 50 m/min (basierend auf einem Objekt mit 10 mm Durchmesser)
Max. Frequenz: 1 KHz
Sensorgröße: 12 mm Durchmesser x 45 mm; M12 Connector
Energieversorgung: AC Adapter (bis zu 250 V AC)

Bestellen
Produkt

Produkt
Preis
Anzahl
ESL-200E Digital LED Stroboscope (replaces ESL-200)
€ 596,00

Zubehör

Produkt
Preis
Anzahl
ET-1 External Trigger Kit for ESL-200
€ 214,00
Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
Produktstatus: Verfügbar , Vorbestellung 1-2 Wochen , Lieferzeit variiert, bitte kontaktieren Sie uns
