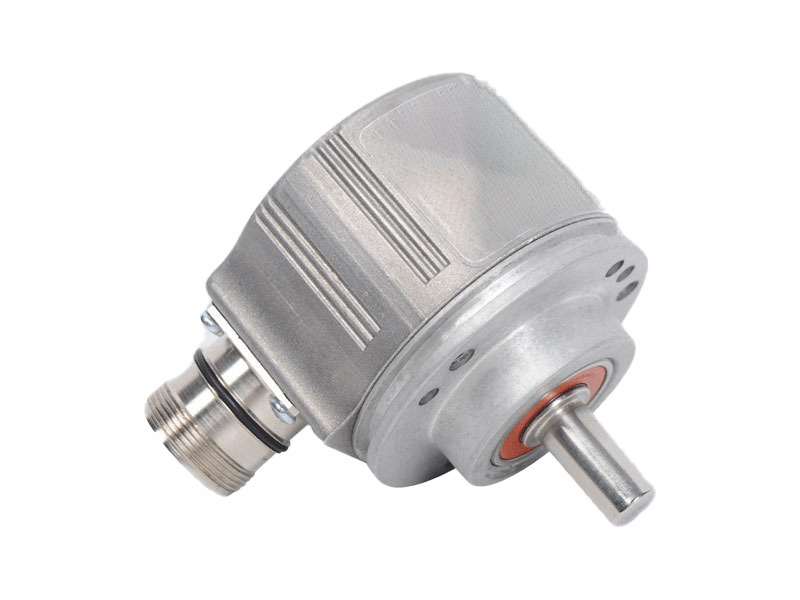

CLI58B Inkremental Encoder mit Klemmflansch


Inkremental Encoder / Drehgeber mit einer Auflösung von bis zu 25.000 Pulsen per Umdrehung.

Gehäuse: 58mm
Flansch Typ B: Klemmflansch, Klemmdurchmesser 36mm
Schaftdurchmesser: 4, 6, 8, 10, 12, 14 (andere Durchmesser auf Anfrage)

Durch ab Lager verfügbare programmierbare Drehgeber können wir jederzeit, unabhängig von der Anforderung, schnell einen passenden Ersatz liefern.


Merkmale
  • Industrielle Standardgröße: 58mm mit Klemmflansch
  • Robuste mechanische und elektrische Konstruktion
  • Bis zu 25.000 Pulsen per Umdrehung (PPR) möglich
  • Ausgangsfrequenz: >200 kHz
  • IP67 Klassifizierung

Abmessungen
Abmessungen CLI58B


Spezifikationen
Elektrische Daten
Spannungsversorgung: 4,75 VDC - 30 VDC
4,75 - 5,5 VDC
Absicherung: Absicherung gegen Kurzschluss am Ausgang
Absicherung gegen vertauschte Polarität (nicht bei 5V Version)
Verbrauch ohne Last: ≤ 60 mA (24 VDC)
Auflösung (Pulse per Umdrehung): 1...25.000
Referenzsignal: Nullpuls, Breite 90°
180°, 360° optional
Optoelektronische Lebensdauer: 100.000 Minuten
Ausgangsfrequenz: >200 kHz
Ausgangssignale: 90° versetzt A und B
Z+ invertiert
Ausgangsstufen: TTL/RS422
HTL/Gegentakt (kurzschlusssicher)
Elektromagnetische Kompatibilität: DIN EN 61000-6-2
Emissionsnorm für industrielle Umgebungen: DIN EN 61000-6-4
Zulassung: CE
Mechanische Daten
Abmessungen Flansch: 58mm, Klemmdurchmesser 36mm
Belastbarkeit Schaft: ≤140 N axial
≤240 N radial
Schutzklasse DIN EN 60529: IP67
Maximale Geschwindigkeit: ≤10.000 RPM (Umdrehungen pro Minute)
Startdrehmoment: ≤0.025 Nm (IP 67)
Materialien: Gehäuse: Aluminium
Flansch: Aluminium
Schaft: Edelstahl
Lebensdauer Lager: Mindestens 2x109 Umdrehungen bei 100% der zulässigen Belastbarkeit der Achse
Betriebstemperatur: -20°C bis +85°C
Lagertemperatur: -30°C bis +90°C
Gewicht: Ca. 250g

Anschlussdiagramm Stecker
Steckertyp +Vcc GND A A' B B' Z Z' Abschirmung
Standardstecker 2-12 10-11 5 6 8 1 3 4 o.r

Anschlussdiagramm Kabel


Funktion Farbe Erklärung
+VB Braun Spannungsversorgung
GND Weiß Erdung
A Grün A Kanal
A' Rot A Invertierter Kanal
B Gelb B Kanal
B' Pink B Invertierter Kanal
Z Grau Z Kanal
Z' Blau Z Invertierter Kanal
Abschirmung Schwarz Abschirmung

Pulsdiagramm

pulse diagram


Artikelnummer Encoder

CLI    58   B   10   6   C   R2   50

CLI

58

Gehäuse
:58 : 58mm


B

Typ Flansch
B: Klemmflansch



10

Schaftdurchmesser : 4, 6, 8, 10, 12, 14 (andere Durchmesser auf Anfrage)


6

Ausgangskanäle

1: A
2: AB
3: ABZ
4: AB+A'B'
6: ABZ+A' B' Z'


C

Spannungsversorgung und Ausgangsstufen
A: 5V in / out
B: 5-30V in 5V out
C: 5-30V in / out


R2

Elektrischer Anschluss:
Kabel

R2: Radial 2m, Abschirmung nicht verbunden (Standard)
A2: Axial 2m, Abschirmung nicht verbunden (Standard)

Stecker
Standard M23, 12-polig
weitere auf Anfrage


50

PPR (Pulse per Umdrehung) Optionen :
1 to 128 - 25 - 50 - 100 - 200 - 250 - 300 - 360 - 400 - 500 -512 - 600 - 720 - 800 - 900 - 1000 - 1024 - 1250 - 1440 -2000 - 2048 - 2500 - 3000 - 3600 - 4000 - 4096 - 5000 -6000 - 8192 - 10000 - 12500 - 16384 - 20000 - 25000
