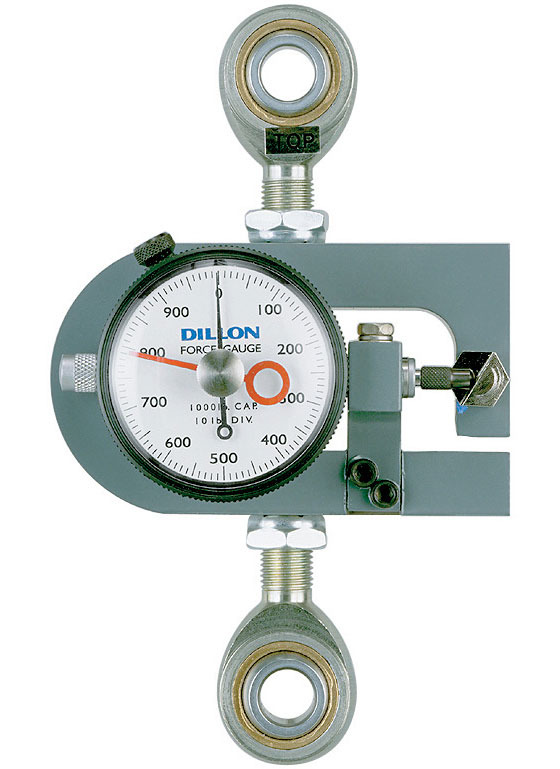

Die analogen Dillon X-PP Kraftmesser sind kalibriert für Druck- und Zugkraftmessungen und erhältlich in vier Pfund und drei Kilogramm Ausführungen mit Kapazitäten bis zu 1000 kg bzw. 2500 lb. Die Genauigkeit beträgt ± 4% der Kapazität.
Modell X-PP Kraftmesser mit Kapazitäten bis zu 250 kg / 500 lb eingeschlossen werden mit zwei selbstausrichtenden Kugelgelenkköpfen für Zugkraftmessungen ausgeliefert. Die Kraft wird mit einem Verbindungsstück übertragen, dass mittels Schlupfpassung mit den Gelenkköpfen verbunden werden muss.
Die 1000kg / 2500 lb Ausführungen werden mit zwei Schäkel-Adaptern, Schäkeln und Bolzen ausgeliefert. Die Zugkraft wird in diesem Fall über die Schäkel übertragen.
Für Druckkraftmessungen müssen die Schäkel entfernt werden. Alle X-PP Druck- und Zugkraftmessgeräte werden mit einem kugelförmigen Anschlussstück für Druckkraftmessungen ausgeliefert.
Auf der Unterseite der X-P Kraftmessgeräte befindet sich eine der Kugel gegenüberliegende Gewindebohrung.
Die Messskalen sind in Kilogramm und Pfund erhältlich.
| Modell | Kapazität | Auflösung | Schleppzeiger |
|---|---|---|---|
| 30796-0021 | 50 kg | 1 kg | |
| 30798-0029 | 250 kg | 5 kg | |
| 30800-0025 | 1000 kg | 20 kg | |
| 30795-0014 | 50 lb | 1 lb | |
| 30796-0013 | 125 lb | 2,5 lb | |
| 30798-0011 | 500 lb | 10 lb | |
| 30800-0017 | 2500 lb | 50 lb |
| Kapazität | Auslenkung |
|---|---|
| 25 - 100 kg | 0,48 mm |
| 200 kg | 0,41 mm |
| 500 kg | 0,46 mm |
| 1000 kg | 0,28 mm |
| 2000 & 5000 kg | 0,25 mm |
| Gemessen zwischen den Mittelpunkten der oberen und unteren Befestigungspunkte | |
Die X-PP Kraftmessgeräte werden in einem kompletten Set geliefert, bestehend aus:
| Genauigkeit | ± 2% |
| Betriebstemperatur | Bis zu 48°C |
| Garantie | 2 Jahre |
| Überlastungsschutz | Versehentliche Überlastungen bis zu 30% der Kapazität können ausgehalten werden, ohne dass die Messuhr oder der Auslenkungsbalken Schaden nehmen. |
