ZT-DPU, Das ZT-DPU Kraftmessgerät mit externem Sensor wird in einem praktischen Tragekoffer geliefert.
ZT-DPU, Kraftmessgerät digital
ZT-DPU, Kraftmessgerät digital
ZT-DPU, Kraftmessgerät digital

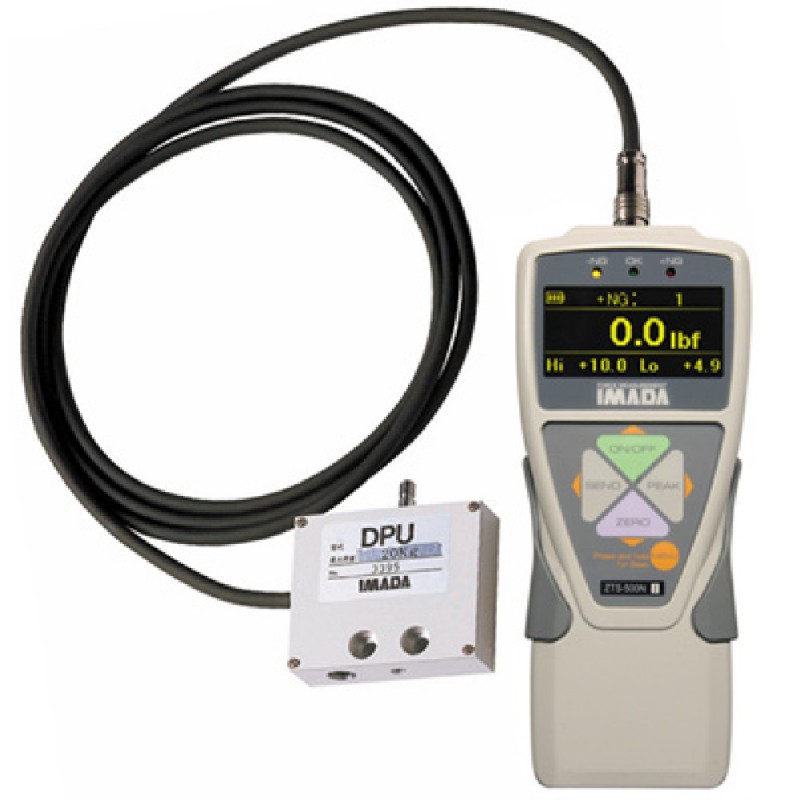

ZT-DPU Elektronisches Kraftmessgerät mit separatem Messkopf


Das ZT-DPU ist ein elektronisches Kraftmessgerät mit einem hochauflösendem EL-Display (Elektro-Lumineszenz-Display) und separatem Messkopf. Das ZT-DPU elektronische Kraftmessgerät überzeugt zudem mit seiner sehr übersichtlichen Menüsteuerung und hohen Benutzerfreundlichkeit. Sie können verschiedene Sprachen aus dem mehrsprachigen Menü auswählen: Deutsch, Englisch, Spanisch, Französisch, Chinesisch, Italienisch, Koreanisch oder Japanisch.

Das ZT Series ist für folgende Anwendungen geeignet:

  • 90° Peeltest / Schältest
  • Kontrolle der Haftung von Beschichtungen
  • Kontrolle von Crimpverbindungen
  • Biegeprüfungen

Zum Lieferumfang des ZT-DPU Kraftmessgeräts gehört auch die ZT Datenerfassungssoftware, die mithilfe eines Klicks unmittelbar Daten zu Ihrem PC überträgt. Weitere Funktionen des ZT digitalen Kraftmessgeräts umfassen:

  • Messwertanzeige, wenn die SEND Taste gedrückt wird.
  • Durchgängige Datenerfassung (10 Daten / Sekunde). Anschließend können Grafiken erstellt werden.
  • Daten werden im internen Speicher abgelegt.

Das ZT-DPU elektronische Kraftmessgerät kann sowohl für manuelle Druck-/Zugkraftmessungen als auch für Messungen mit einem Prüfstand verwendet werden. Bitte beachten Sie, dass die Standardausführung ZTS-DPU nicht mehr verfügbar ist. Das ZTA-DPU (advanced) ist mit folgenden Zusatzfunktionen ausgestattet:

  • Funktion 1: Mit dem ZTA-DPU und einem Prüfstand können Sie Kraft-Weg-Messungen ausführen.
  • Funktion 2: Die Messwerte können direkt im internen Speicher abgelegt werden (Messfrequenz 1000 mal/s) oder auf einen USB Stick (nicht mitgeliefert) übertragen werden.
  • Funktion 3: Anzeige der Minimum- und Maximumwerte innerhalb des internen Speichers, sowie des Durchschnittswerts. Des Weiteren können Sie eine bestimme Kraft einstellen und anschließend zwei Peak-Werte pro Messung messen.






Merkmale

  • Separater Sensor (Kraftmesszelle)
  • Verschiedene Arten von Sensoren erhältlich, um Ihrer Anwendung zu entsprechen
  • Mehrsprachige Menüsteuerung: Englisch, Spanisch, Französisch, Chinesisch, Deutsch, Italienisch, Koreanisch und Japanisch
  • Ideal für Messungen in speziellen Umgebungen
  • Hohe Messfrequenz von maximal 2000 Daten / Sekunde. Präzise Erfassung des Kraftmesswerts
  • Gut sichtbares OLED in dunklen Umgebungen
  • Interne Ni-MH Batterie oder Netzstromadapter
  • Ergonomisches Design mit Anti-Rutsch-Griff
  • Geeignet für Messungen in räumlich eingeschränkten oder gefährlichen Bereichen
  • Der Messkopf kann entsprechend Ihren Anforderungen ausgewählt werden
  • Auswählbare Maßeinheiten (kgf, lbf und N)
  • Einfach zu verwendende Menüs: Auswählen der Maßeinheiten, Displayumkehr, Einstellen von Grenzwerten und allen anderen Funktionen in Ihrer gewünschten Menüsprache
  • Kapazität von bis zu 20kN (Zug- und Druckkraft)
  • Überlastungsschutz und Ausgangssignal

Lieferumfang

Das ZT-DPU elektronische Kraftmessgerät wird als komplettes Set geliefert, einschließlich:
  • Elektronisches Kraftmessgerät
  • Separater Messkopf
  • Zubehör
  • USB Kabel
  • Netzstromadapter
  • NIST nachweisbares Kalibrierungszertifikat
  • Tragekoffer


Ähnliche Produkte

ZT Digitales Kraftmessgerät mit lumineszierendem Display


  • Lumineszierendes Display ist auch in dunklen Umgebungen ablesbar
  • Ergonomisches Design mit Anti-Rutsch-Griff und robuster Metallkonstruktion
  • Mehrsprachige Menüsteuerung: Englisch, Spanisch, Französich, Chinesisch, Deutsch, Italienisch, Koreanisch und Japanisch
  • Farbkodierte LED Indikatoren und Ausgangssignal für Go/NoGo-Teste
  • Kapazität für bis zu 5000 N/kg (Zug- und Druckkraft)
  • Überlastungskapazität von 200% Vollausschlag, USB Anschluss (virtueller COM Anschluss), RS-232C, Digimatic und analoge Ausgänge
  • Datenspeicher für 1.000 Messwerte zum Aufrufen oder Downloaden
  • Display Hold und Switch
  • Stromversorgung mit interner Ni-MH Batterie oder Netzstromadapter
  • Betriebsmodi für Echtzeit oder Spitzenwertmodus (auswählbar)
  • Wählbare Maßeinheiten (kgf, lbf und N)
  • Überlastungsalarm und Ausgangssignal
  • Einfach zu verwendende Menü's: Leichtes Programmieren in acht Sprachen. Auswahl von Maßeinheiten, Display-Umkehr, Einstellen von hochen/tiefen Sollwerten und allen anderen Funktionen in der gewählten Sprache

Mehr Details


Spezifikationen

Genauigkeit:
± 0.2% Vollausschlag ± 1 Ziffer
Auswählbare Maßeinheiten:
Newton, kgf (gf) oder lbf (ozf)
Überlastungsschutz:
200% des Vollausschlags (Indikator blinkt bei 110% des Vollausschlags)
Batterieindikator:
Gibt drei verschiedene Status an (hoch, mittel, niedrig)
Speicher:
Für bis zu 1.000 Messwerte
Ausgangssignal:
USB, RS-232C, Digimatic und analog ±2 VDC sowie Komparator
Betriebstemperatur:
0 bis 40 °C
Display:
4-stelliges OLED
Anzeigeintervall:
10 mal/s
Messrate:
Maximal 2000 Daten / Sekunde
Gewicht:
Indikator: ca. 490 g
Messkopf: Bitte beachten Sie die Spezifikationen jedes Messkopfes
Garantie:
1 Jahr

Video


Abmessungen

Abmessungen Kraftmessgerät digital ZT-DPU


Downloads


ZT-Series Vergleichstabelle

Leuchtendes Display (ELD)


Funktionen
ZTS
ZTA
Peak Hold
OK/NG judgment
Displayumkehr
Empfindlichkeit
4 Stufen
4 Stufen
Multi Display
Interner Speicher
1000 data
1000 data
+/- Kraft
Auto Zero Timer
+NG Alarm
Auto Ausschalten
Kalender
1st/2nd Peak Drop
-
Erkennung von Verschiebung bei Kraftspitzenwert
-
Reset Verschiebung
-
Ausgabe
ZTS
ZTA
Serial (RS232C)
Mitutoyo Digimatic [*4]
Analog
Ca. +/- 2V Vollausschlag
Ca. +/- 2V Vollausschlag
USB
High/Low Sollwerte
Überladungswarnung
High/low Ausgabe
-
Speicher im USB Laufwerk
[USB Laufwerk ist nicht inbegriffen]
-
Verschiebung
-

Spannungsbereiche

Model Ranges Angezeigter Wert Auflösung Gewinde Zubehör
ZTS/ZTA-DPU-2N 2 N
200 gf
7 ozf
2.000 N
200.0 gf
7.00 ozf
0.001 N
0.1 gf
0.01 ozf
M6A1 bis A8
ZTS/ZTA-DPU-5N 5 N
500 gf
18 ozf
5.000 N
500.0 gf
18.00 ozf
0.001 N
0.1 gf
0.01 ozf
M6A1 bis A8
ZTS/ZTA-DPU-10N 10 N
1 kgf
2.2 lbf
10.00 N
1.000 kgf
2.200 lbf
0.01 N
0.001 kgf
0.001 lbf
M6A1 bis A8
ZTS/ZTA-DPU-20N 20 N
2 kgf
4.4 lbf
20.00 N
2.000 kgf
4.400 lbf
0.01 N
0.001 kgf
0.001 lbf
M6A1 bis A8
ZTS/ZTA-DPU-50N 50 N
5 kgf
11 lbf
50.00 N
5.000 kgf
11.00 lbf
0.01 N
0.001 kgf
0.01 lbf
M6A1 bis A8
ZTS/ZTA--DPU-100N 100 N
10 kgf
22 lbf
100.0 N
10.00 kgf
22.00 lbf
0.01 N
0.01 kgf
0.01 lbf
M6A1 bis A8
ZTS/ZTA-DPU-200N 200 N
20 kgf
44 lbf
200.0 N
20.00 kgf
44.00 lbf
0.01 N
0.01 kgf
0.01 lbf
M6S1 bis S8
ZTS/ZTA-DPU-500N 500 N
50 kgf
110 lbf
500.0 N
50.00 kgf
110.0 lbf
0.1 N
0.01 kgf
0.01 lbf
M6S1 bis S8
ZTS/ZTA-DPU-1000N 1000 N
100 kgf
220 lbf
1000 N
100.0 kgf
220.0 lbf
1 N
0.1 kgf
0.1 lbf
M10 B1 bis B8
ZTS/ZTA-DPU-2000N 2000 N
200 kgf
440 lbf
2000 N
200.0 kgf
440.0 lbf
1 N
0.1 kgf
0.1 lbf
M10B1 bis B8
ZTS/ZTA-DPU-5000N 5000 N
500 kgf
1100 lbf
5000 N
500.0 kgf
1100 lbf
1 N
0.1 kgf
1 lbf
M10 B1 bis B8
ZTS/ZTA-DPU-10kN 10 kN
1000 kgf
2200 lbf
10.00 kN
1000 kgf
2200 lbf
1 N
1 kgf
1 lbf
N/A*Kein
ZTS/ZTA-DPU-20kN 20 kN
2000 kgf
4400 lbf
20.00 kN
2000 kgf
4400 lbf
1 N
1 kgf
1 lbf
N/A*Kein

Bestellen

Produkte


Produktname
Preis
Anzahl
ZTA-DPU-2N Digital Force Gauge with USB output
€ 1.339,00

ZTA-DPU-5N Digital Force Gauge with USB output
€ 1.339,00

ZTA-DPU-10N Digital Force Gauge with USB output
€ 1.339,00

ZTA-DPU-20N Digital Force Gauge with USB output
€ 1.339,00

ZTA-DPU-50N Digital Force Gauge with USB output
€ 1.339,00

ZTA-DPU-100N Digital Force Gauge with USB output
€ 1.339,00

ZTA-DPU-200N Digital Force Gauge with USB output
€ 1.339,00

ZTA-DPU-500N Digital Force Gauge with USB output
€ 1.339,00

ZTA-DPU-1000N Digital Force Gauge with USB output
€ 1.548,00

ZTA-DPU-2000N Digital Force Gauge with USB output
€ 1.548,00

ZTA-DPU-5000N Digital Force Gauge with USB output
€ 1.548,00

ZTA-DPU-10kN Digital Force Gauge with USB output
€ 1.653,00

ZTA-DPU-20kN Digital Force Gauge with USB output
€ 1.653,00



Zubehör


Produktname
Preis
Anzahl
ISO-17025 - *ISO-17025 ISO/IEC 17025 Long-form Certificate & Test Data (*with new meter)
€ 181,00

OH-1 Handle for digital Force Gauges
€ 97,00

CB-108 Analog Output Cable for ZTS & ZTA
€ 86,00

CB-208 RS232 Serial Output Cable with Sub D 9 plug for ZTS & ZTA
€ 86,00

CB-308 Digimatic SPC Cable for ZTS & ZTA
€ 86,00

ZT-RL Force Recorder Software - Light Edition
€ 294,00

ZT-RS Software Force Recorder Software for ZTS & ZTA - Standard Edition
€ 406,00

ZT-RP Software Force Recorder Software for ZTS & ZTA - ProEdition
€ 654,00

Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
Produktstatus: Verfügbar , Vorbestellung 1-2 Wochen , Sonderbestellung , Anfrage
