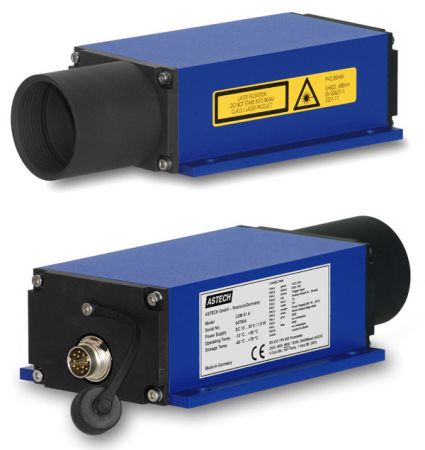

LDM41 - LDM42 Stationäre Laserdistanzsensoren


Hergestellt in DeutschlandDie LDM41 und LDM42 Sensoren sind optoelektronische Laserdistanzsensoren und wurden speziell für industrielle Anwendungen entwickelt, zum Beispiel Abstands- und Lagemessung ohne den Einsatz von speziellen Reflektoren. Das Zielobjekt kann nahezu jedes Objekt mit natürlicher Oberfläche sein. Die Sensoren funktionieren berührungslos nach dem Prinzip der Phasenvergleichsmessung (Amplitudenmodulation) und ermöglichen eine punktgenaue Messung von Distanzen. Das modulierte Licht wird vom Zielobjekt reflektiert und mit einem Referenzsignal verglichen. Abhängig von der Phasenverschiebung wird die Distanz mit einer Millimetergenauigkeit ermittelt.

Der rote, gut sichtbare Laserstrahl ermöglicht eine einfache Ausrichtung und Erkennung. Der LDM42 Sensor wurde für die schnelle Messung auf weißen Oberflächen entwickelt.

Anwendungsgebiete LDM41 / LDM42
  • Abstandsmessung und Positionsbestimmung
  • Durchmessermessung von Rollen / Coils
  • Füllstandsmessung
  • Positionieraufgaben
  • Überwachung sicherheitsrelevanter Teile
  • Überwachung von Hubanlagen / Hubhöhenmessung und Fahrstuhlpositionierung
  • Überwachung und Positionierung von Kran- und Förderanlagen

Merkmale
  • Millimetergenaues Messen auf verschiedensten Oberflächen (LDM42A nur auf weißen Oberflächen)
  • Betrieb im extremen Außentemperaturbereich mit hoher Genauigkeit
  • Einfaches Anzielen dank sichtbarem Laserstrahl
  • Bidirektionale Datenschnittstellen mit Schaltung und analogem Ausgang
  • Stabiles, kompaktes und einfach zu montierendes Gehäuse gemäß Schutzklasse IP 65
  • Große Reichweite für reflektorlose Distanzmessungen, mit zusätzlichen Reflektoren auf dem Zielobjekt über 100 Metern möglich
  • Gefahrloser Einsatz dank Laserklasse 2.
  • Profibus DP über UNIGATE Gateway
  • Großer Spannungsbereich über 10V bis 30 V DC
  • Einfache Einstellung der Parameter mit einem PC oder Laptop
  • Messwerte werden in Metern, Zentimetern, Dezimetern, Fuß, Zoll etc. angezeigt

Abmessungen
Abmessungen  LDM41 - LDM42


Zubehör
1. Anschlusskabel 2, 5 und 10 m
2. Programmierkabel (PCCAB/LDM4x)
3. Anschlusskasten (CBOX/LDM4xA)
4. Profibus Gateway (UNIGATE/LDM4xA)
5. Profibus Gateway Unigate im IP 65 Gehäuse (UNIGATECA/LDM4xA)
6. Wärmeschutzfilter (HPF/LDM4xAA)
7. PC-Software LDMTOOL (LDMTOOL)

Spezifikationen
Messbereich*1:
0,2 bis 30 m auf nahezu allen natürlichen Oberflächen, in Abhängigkeit vom Reflexionsgrad der Oberflächen über 100 m möglich
Messunsicherheit*2:
± 2 mm bei definierten Messbedingungen *3, sonst ± 3 mm (+15°C bis +30°C), ± 5 mm (-10°C bis +50°C)
Auflösung:
0,1 mm, frei skalierbar
Reproduzierbarkeit*4:
0,5 mm
Messzeit:
0,16 bis 6 s einstellbar oder automatisch im Modus DT
0,1 s im Modus DW auf weiße Oberfläche
nur LDM42: 20 ms im Modus DX auf weiße Oberfläche
Laserklassifizierung:
LK2 nach DIN EN 60825-1:2001-11 (<1 mW, rot)
Laserdivergenz*5:
0,6 mrd
Betriebstemperatur:
-10 °C bis +50 °C
Lagertemperatur:
-40 °C bis +70 °C
Versorgungsspannung:
10 V bis 30 V Gleichspannung
Leistungsaufnahme:
ca. 1,5 W
Schnittstellen*6
RS 232/RS 422, Baudrate 2400, 4800, 9600, 19200, 38400, Format 8n1, Einstellung der Messfunktionen, Skalierung, Messzeit über Befehle, Ausgabe der Messwerte, Geräteinnentemperatur und Fehlercodes
Schaltausgang:
programmierbare Schaltschwelle und Hystere, "high-side-Schalter", belastbar bis 0,5 A
Analogausgang:
programmierbare Distanzbereichsgrenzen, 4 mA bis 20 mA
Gehäuse:
Aluminium eloxiert
Abmessungen (LxBxH):
187 mm x 96 mm x 50 mm
Masse:
850 g
Schutzklasse:
IP 65
Schockfestigkeit:
10 g / 6 ms (DIN ISO 9022-3-31-01-1)
Befestigung:
4 Bohrungen für M6 Schrauben, 100 mm x 85 mm
Lieferumfang:
Sensor Kabel einseitig offen (2 m) und Anwenderhandbuch
*1 abhängig von Zielreflektivität, Fremdlichtbeeinflussung und atmosphärischen Bedingungen
*2 statistische Streuung 95 %
*3 auf weißer, ebener und senkrechter Fläche bei ca. 20 °C
*4 abhängig von Zielreflektivität, Fremdlichtbeeinflussung und atmosphärischen Bedingungen
*5 in einer Entfernung von 10 m beträgt der Strahldurchmesser 6 mm, in 100 m ist er 6 cm
*6 umschaltbar, von zertifizierten Personal durchzuführen
