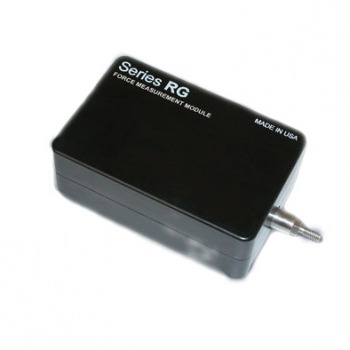

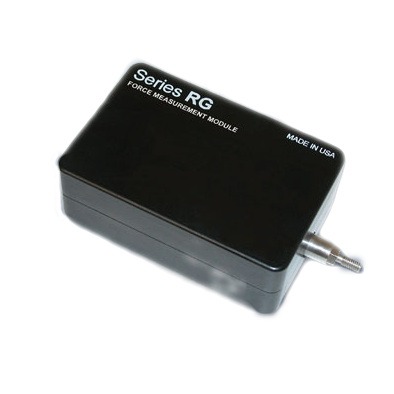

RG Kraftmesszelle


Das Modell RG Kraftmesszelle ist nicht mehr verfügbar und wurde durch das Modell R03 Series ersetzt. Bitte klicken Sie hier, um das neue Modell zu sehen.

Die RG Kraftmesszelle ist ein Kraftmess-Modul zum sofortigen Einsatz. Unter anderem wird sie in Systeme wie Baugruppen und Wiegesysteme, und Anwendungen wie Automation und Automationstestanwendungen integriert. Alle Funktionen werden durch Befehle vom PC oder PLC mittels RS-232 Anschluss gesteuert. Die ASCII Befehlekartei des RG ermöglicht das Wiederaufrufen von Peak Kraftwerten, Sollwerten, Datenmittlung, Datenfilterung, Kalibrierung und viele andere Funktionen. Mit dem stabilen Aluminiumgehäuse ist der RG robust genug für den Gebrauch in Produktionsumgebungen. Der RG ist im einen Kapazitätenbereich von 10 N bis 1000 N erhältlich (2 lb bis 200 lb, diese Werte kennzeichnen die Namen der RG-Modelle).


Merkmale

  • Messungen von Spannung und Kompressionskraft
  • RS-232 und Mitutoyo Ausgänge
  • Durchschnittsmodus für Durchschnittswerte im Zeitablauf
  • Auswählbare Messeinheiten
  • Allgemeine I/O Bestimmung für Kontrolle externer Geräte
  • Peak-Wert Speicher für Zug- und Druckkraft
  • Zuordnung von Kraftbegrenzungen zur direkten Hardware Kontrolle (Schaltrelais etc)
  • GLC-Gerätekontrolle Sprache zur vollständigen Computerkontrolle
  • Externer Auslöser für Kontakt oder Schaltertestvorgänge und Datenerfassung
  • Programmierbare analoge und digitale Filter
  • Programmierbare Standardeinstellung
  • Versorgung via 9 - 12 VDC
  • Optionales Kabel mit freien Anschlüssen zum Anschliessen am PC/PLC und externer Stromversorgung

Spannungsbereiche

Model Ranges Auflösung
RG2 2 lb
1 kgF
10 N
0.002 lb
0.001 kgF
0.01 N

RG5 5 lb
2.5 kgF
25 N

RG10 10 lb
5 kgF
50 N

RG20 20 lb
10 kgF
100 N

RG50 50 lb
25 kgF
250 N

RG100 100 lb
50 kgF
500 N

RG200 200 lb
100 kgF
1000 N


Abmessungen

Abmessungen Mark 10 Kraftsensor RG


Spezifikationen

Genauigkeit
+/- 0.5% der Skala +/- 1 Ziffer
Überlastungsschutz
150% der Kapazität
Gewicht
0.25 kg
Temperatur
5°C - 45°C <96% Luftfeuchtigkeit (nicht-kondensierend)
Garantie
3 Jahre
