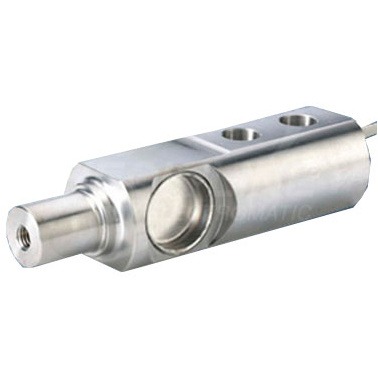

SK 224 FM Radialkraft-Messachse mit hoher Kapazität
SK 224 FM, On-Line Spannungssensoren
SK 224 FM, On-Line Spannungssensoren
SK 224 FM, On-Line Spannungssensoren
Klicken Sie auf das Bild für eine größere Ansicht

SK 224 FM Radialkraft-Messachse mit hoher Kapazität


Hergestellt in Deutschland3 Messbereiche
500 KG (1100 LBS/5000N)
1000 KG (2200 LBS/10000N)
1500 KG (3300 LBS/15000N)


Merkmale
  • Als Einrollen-Meßsystem konzipiert - nutzt vorhandenen Umlenkpunkt zur Zugkraftmessung
  • Lieferung mit 3m langem Kabel. Optionale Längen sind auf Anfrage erhältlich
  • Schutzklasse IP67 - wasserdicht
  • Robustes, abgedichtetes Edelstahl-Gehäuse
  • Überlastungsschutz bis zu 800%
  • Resolution von 0,1% und besser

Ähnliche Produkte

TS621 DMS-Messverstärker


  • Konzipiert für den Einsatz mit einer breiten Palette von DMS-basierenden Kraft-, Last- und Spannungssensoren
  • Bietet eine gut regulierte Stromversorgung von 10 V DC für Sensor

Mehr Details

TS621 DMS-Messverstärker

DPM502 Digitale Spannungsanzeige zum Schalttafeleinbau


  • Wählbare "Dämpfungsfunktion" reduziert Schwankungen der Anzeige
  • 24V DC-Netzteil mit galvanischer Trennung

Mehr Details

DPM502 Digitale Spannungsanzeige zum Schalttafeleinbau

MU621 Messverstärkereinheit zur Feldmontage


  • Für DMS-Sensoren
  • 1 bis 4 Messkanäle

Mehr Details

MU621 Messverstärkereinheit zur Feldmontage

Abmessungen
Abmessungen-SK 224 FM


Spannungs- & Kraftdefinition

Spezifikationen
Messbereich500 KG (1100 LBS/5000N)
1000 KG (2200 LBS/10000N)
1500 KG (3300 LBS/15000N)
Messprinzip:DMS
Genauigkeit±0.1% des Vollausschlags oder besser
Sensorspeisung:10 VDC (12 VDC, max.)
Sensorausgabe1.5 mV/V
Eingangswiderstand1000 Ohm
Ausgangswiderstand1000 Ohm
Überladungsschutz:400 - 800%
Auslenkung:0.07mm (max.)
GehäusematerialEdelstahl
Schutzklasse:IP67 (wasserdicht)
Kabeltyp:5,5mm Durchmesser, flexibel, geschirmt
Kabellänge:3 Meter, längere Kabel auf Anfrage erhältlich
Betriebstemperatur:-10 bis 50° C
Frequenzbereich:5 msek (200 Hz)
Nullung:±45%
Gewicht1100 g
