TE-RFS Spannungssensor für mehrere Konfigurationen


Hergestellt in DeutschlandVerschiedene Bereiche bis zu 500kg (500N)

Der neue Checkline TE-RFS Spannungssensor misst die Online Spannung von Garn, Drähten, Glasfasern und Kabeln. Es wurde entwickelt, um die Auswirkungen unterschiedlicher Materialhärten beim Messen verschiedener Materialgrößen zu reduzieren und verfügt zusätzlich über ein einzigartiges „Tri-Tens“- System, mit dem das Material mittels 3 Rollen in 3 individuelle Raster eingefädelt werden kann.

Sein einzigartiges DMS-Design macht exzellente Präzision der Messung und Stabilität möglich und stellt einen maximalen Überlastungsschutz bereit.

5-Rollen Version wird angeboten, um Spannungsschwankungen in Anwendungen, bei denen das Material schwingt, flattert oder instabil ist, zu reduzieren.

Die 2 zusätzlichen Rollen, montiert an der Oberfläche des Materials, sind auf verstellbaren Klammern befestigt, sodass diese positioniert werden können und nur leicht auf dem Material aufliegen.

Sie sorgen für eine zusätzliche Kontrolle, um sicherzustellen, dass das Prozess-Material glatt und ebenmäßig über die drei primären Rollen (unter dem Material) läuft.


Merkmale
  • Basierend auf dem Spannungssensor RFS
  • Misst eine Vielzahl verschiedener Materialien, ohne dass die Kalibrierung angepasst werden muss, wenn das Einfädel-Muster "D" verwendet wird
  • Verschleißfeste, kugelgelagerte Führungsrollen
  • Reduziert Materialabweichungen

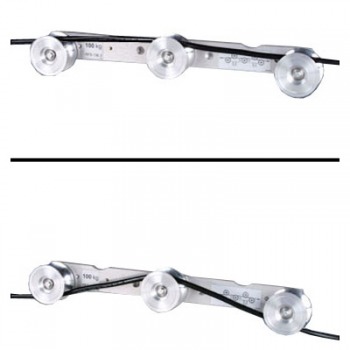

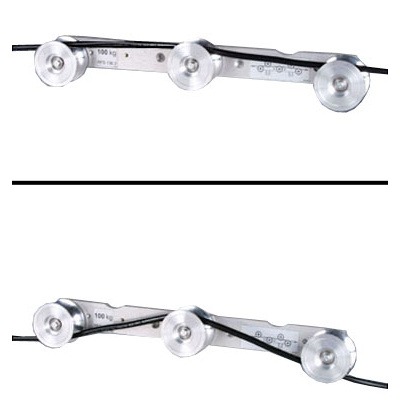

Material-Einfädelmuster


Muster D


Muster E


Muster F
Klicken Sie auf die Bilder, um sie zu vergrößern

Abmessungen
Abmessungen TE-RFS


Ähnliche Produkte

TS621 DMS-Messverstärker


  • Konzipiert für den Einsatz mit einer breiten Palette von DMS-basierenden Kraft-, Last- und Spannungssensoren
  • Bietet eine gut regulierte Stromversorgung von 10 V DC für Sensor

Mehr Details

TS621 DMS-Messverstärker

DPM502 Digitale Spannungsanzeige zum Schalttafeleinbau


  • Wählbare "Dämpfungsfunktion" reduziert Schwankungen der Anzeige
  • 24V DC-Netzteil mit galvanischer Trennung

Mehr Details

DPM502 Digitale Spannungsanzeige zum Schalttafeleinbau

MU621 Messverstärkereinheit zur Feldmontage


  • Für DMS-Sensoren
  • 1 bis 4 Messkanäle

Mehr Details

MU621 Messverstärkereinheit zur Feldmontage

HCC-Easy Datenübertragung & Analyse Programm für Honigmann Spannungssensoren


  • Echtzeitstatistik während Messabnahme
  • Daten werden im ASCII Format exportiert

Mehr Details

HCC-Easy Datenübertragung & Analyse Programm für Honigmann Spannungssensoren

Spezifikationen
Genauigkeit: ± 1,5% des Vollausschlags oder besser
Spannungsbereich: Verschiedene Bereiche bis zu 500kg (5000N)
Äußerer Rollenabstand (c: c): 0 bis 600mm (abhängig von der Härte des Materials)
Führungsrollen: V-Nut, U-Nut oder flach-zylindrisch (mit oder ohne Backen)
Rollermaterial: Naturaluminium, Hartstoff-Aluminium, Keramik-Plasma-beschichtetes Aluminium & Edelstahl
Überbelastungsschutz:: 200% +
Kalibrierungszertifikat: Optional
