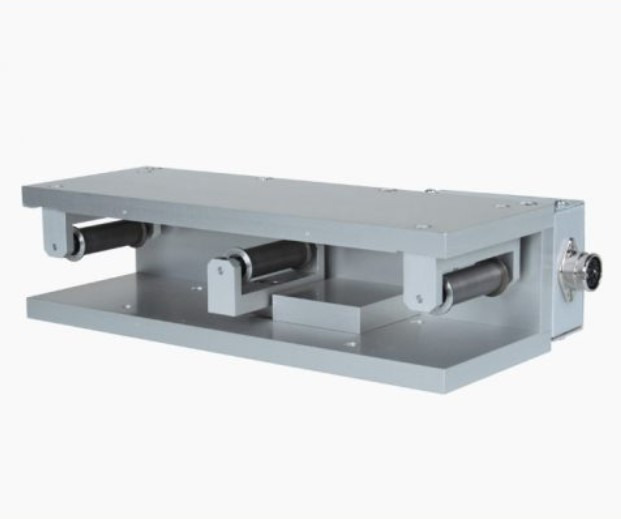

TSB2 Zugspannungssensor


Zugspannungsmesser zur kontinuierlichen Messung von niedrigen und hohen Spannungen von Textilbändern, Folien, Fasern, etc.

Bandrollen sind auf beiden Seiten montiert, max. Breite 100mm mit mehreren Spannungen bis zu 100kg.

Merkmale
  • Führungsrollen mit Dual-Flansch mit verschiedenen Breiten von 10mm bis 100mm
  • Verschiedene Ausgangssignale:
    - Analog (0-1V DC)
    - RS232 (optional)
    - 0-10V DC (optional)
  • Zylindrische Bandwalzen, kugelgelagert
  • Integrierter Messverstärker
  • Einfache Kalibrierung von individuellen Materialien des Benutzers
  • Robustes Gehäuse aus Aluminium
  • Optional erhältlich: Abnahmezeugnis 3.1 nach EN 10204 mit Kalibrierungsprotokoll
  • Optinonal verfügbar mit Handradfunktion zum Öffnen/Schließen des Walzensystems für leichtes Einfädeln des Materials

Spannungsbereiche
Model Ranges Rollenbreite (mm)
TSB2-1000 0 - 1000 g 30, 36, 41, 50, 100
TSB2-2000 0-2000 g 30, 36, 41, 50, 100
TSB2-5000 0-5000 g 10, 15, 20, 30, 36, 41, 50, 100
TSB2-10K 0-10 Kg 10, 15, 20, 30, 36, 41, 50, 100
TSB2-20K 0-20 Kg 10, 15, 20, 30, 36, 41, 50, 100
TSB2-50K 0-50 Kg 10, 15, 20, 30, 36, 41, 50, 100
TSB2-100K 0-100 Kg 10, 15, 20, 30, 36, 41, 50, 100**
Wichtig für Ihre Bestellung:
Bitte geben Sie das Modell und die Rollenbreite an! Kleine dual-flalnschgelagerte Außenführungsrollen sind Standard. Alle 3 Rollen können mit einem Flansch versehen werden, wenn das zu messende Material breiter ist als die Rollen. Bitte fordern Sie diese bei Ihrer Bestellung an.

Kalibrierung benutzerdefiniertes Material:
Wenn sich das Prozessmaterial erheblich vom Kalibrierungsmaterial in Durchmesser, Härte oder Form unterscheidet, werden spezielle Kalibrierungen, die vom Kunden eingeliefert werden, empfohlen. Zu diesem Zweck sollte eine Materialprobe von ca. 5m bereitgestellt werden.

Abmessungen
Abmessungen TSB2


Ähnliche Produkte

TD-1-TE Zugspannungsanzeige


  • Benutzerdefinierte Alarmlimits (hoch & niedrig) mit Schaltrelais
  • Der TD-1 ermöglicht reguliert +5 V DC für SR Sensoren
  • 4-20 mA und 0-10 VDC Analoger Ausgang zur Speicherung und Kontrolle

Mehr Details

TD-1-TE Zugspannungsanzeige

SCD-1 Spannungsanzeige


  • Ausgestattet mit separaten 0-10 VDC analogen Ausgängen für jeden Kanal
  • Kalibrierungsanpassung für jeden Kanal über die Vorderseite möglich

Mehr Details

SCD-1 Spannungsanzeige

Komplettes Set
Wenn Sie nur den Sensor bestellen: 1 Diodestecker ohne Anschlusskabel

Wenn Sie den Sensor und die Anzeige bestellen: 1 Anschlusskabel, Spannungsmesser mit Verpackung, Bedienungsanleitung und kostenlos ein Befolgungszertifikat 3.1 nach EN 10204.

Spezifikationen
Genauigkeit: ±1 % vom Endwert ±1 Stelle anderes Kalibrierungsmaterial: ±3 % vom Endwert oder besser
Überladungsschutz: 100% des Spannungsbereiches
Messrollenablenkung: max. 0,5 mm
Messprinzip: Dehnungsmessstreifen
Natürliche Frequenz: Ca. 500 Hz, je nach Spannungsbereich
Temperaturveränderungen: weniger als ±0.05 % Vollausschlag/ ºC
Ausgangssignal: 0 - 1 V DC (Analog)
Dämpfung: 30 Hz
Temperaturbereich: 10 - 45 ºC
Luftfeuchtigkeit: 85 % RH, max.
Stromversorgung: +12 - 24 V DC, max. 50 mA reguliert
