Austauschbare SondenMessbereich: 0 - 1500µm

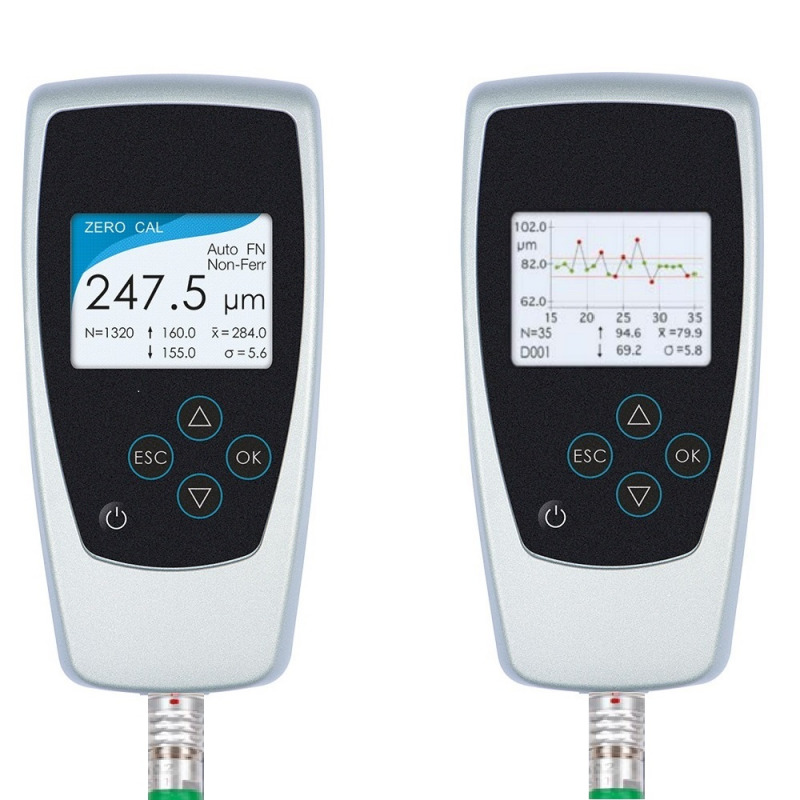

Die Schichtdickenmessgeräte der Check-Line 3000PRO Serie sind vollständig menügesteuerte Multifunktionsmesser für schnelle und präzise Schichtdickenmessungen von:
Das Speichern und Weiterverarbeiten von gesammelten Messdaten ist ebenso einfach wie die Messung selbst. Mit Hilfe des Eingangsanschlusses und des Datenspeichers können die Dateinamen alphanumerisch festgesetzt werden und im Datenspeicher verwaltet werden.
Einzelne Sonden werden für eine Vielzahl von Anwendungen angeboten.
Das DCFN-3000PRO-90 ist ein spezielles Modell der Schichtdickenmessgeräte. Es ist entwickelt worden, um Eisenrohre zu messen mit einem minimalen Röhrendurchmesser von 12mm.
Das DCF-3000PRO-10 ist ein spezielles Modell der Schichtdickenmessgeräte. Es ist entwickelt worden für um Eisenrohre zu messen mit einem maximalen Röhrendurchmesser von 10mm.
 |
Kleinster konvexer Krümmungsradius | 2 mm |
| Kleinster konkaver Krümmungsradius | 5 mm | |
 |
Minimale Bauhöhe | 90 mm |
 |
Minimaler Durchmesser Messfläche | 5 mm x 5 mm |
 |
Dünnste Substratdicke - F | 0,2 mm |
| Dünnste Substratdicke - NFe | 50 µm |
| Standard Sonde & PRO-90° Sonde | |
|---|---|
| Mils | |
| 0.00 - 9.99 mils | 0.01 mils |
| 10.00 - 24.98 mils | 0.02 mils |
| 25.00 - 49.95 mils | 0.05 mils |
| 50.0 - 99.9 mils | 0.1 mils |
| Mikron (µm) | |
| 0.0 - 99.9 µm | 0.1 µm |
| 100.0 - 249.8 µm | 0.2 µm |
| 250.0 - 499.5 µm | 0.5 µm |
| 500 - 999 µm | 1 µm |
| 1.000 - 1.998 mm | 0.002 mm |
| Messgerät Versionen: | DCF-3000PRO: für Messungen auf Eisen/Stahl DCN-3000PRO: für Messungen auf nicht-Eisen Metallen DCFN-3000PRO: für Messungen auf Stahl/Eisen und nicht-Eisen Metallen DCFN-3000PRO-90: ID Röhren Messungen auf Stahl/Eisen und nicht-Eisen Materialien DCF-3000PRO-F10: für Messungen auf Stahl/Eisen bis zu einer Dicke von 10mm |
| Messprinzip: | Magnetische Induktion (F-Version); Wirbelstromprinzip (N-Version) |
| Messbereich: | 3000PRO & 3000PRO-FN90: 0 - 1500 µm 3000PRO-F10: 0 - 10,000 µm |
| Toleranz: | ± (0.7 µm/0.04 mils + 1% des Messwerts) |
| Auflösung: | siehe Tabelle |
| Display: | Hochauflösender Farbbildschirm mit Hintergrundbeleuchtung |
| Min. Messbereich: | 5 mm x 5 mm |
| Min. Krümmungsradius: | Konvex 2 mm (0,08 Zoll) konkav 5 mm (0,2 Zoll) |
| Min. Substratdicke: | 0.2 mm F-version 50 µm N-version |
| Kalibrierung: | - Werkskalibrierung: Keine Kalibrierung erforderlich für Standardanwendungen - Nullung (Einpunktkalibrierung): Für Messungen auf kleinen Oberflächen - Nullung und Folienkalibrierung (Zweipunktkalibrierung): Steigende Messgenauigkeit - Zwei-Folien Kalibrierung: Besonders für rauhe und sandige Oberflächen - CTC: Kalibrierung auf beschichteten Oberflächen , wenn Nullung nicht möglich ist - Nullpunktverschiebung: Addition/Subtraktion eines konstanten Wertes zur/vom Messwert |
| Grenzwerte: | Wählbare, optische und akustische Signale, falls das Limit erreicht wird |
| Scanmodus: | Für durchgängige Messungen:zur kurzen Erkennung der Variationen der Schichtdicke mit permanenten Display oder Minimal- und Maximalwert Anzeige |
| Statistiken: | Einzelwert Statistik: n, Mittelwert,x, s, kvar, min, max, cp, cpk von max. 10000 Messungen Block Statistik: n, Mittelwert x , Mittelwert s, Mittelwert kvar , min, max, cp, cpk . bei einer Bliockgröße von 3 bis 100 Messungen |
| Datenspeicher: | 100.000 Messungen in max. 500 wählbaren Dateien, alphanumerische Datennamen, gespeicherte Messungen und statistische Werte sind individuell wiederaufrufbar |
| Anschluss: | Bluetooth 4.0 USB 2.0 |
| Sprache: | Menüsprache und Dokumentation Englisch, Französisch, Deutsch (optional andere Sprachen) |
| Gehäuse/Tastatur: | IP 52 (geschützt gegen Schmutz und Spritzwasser) |
| Funktionstemperatur: | 0 °C bis 60 °C (Lagertemperatur -20 °C bis +60 °C) |
| Oberflächentemperatur: | -15 °C bis 60 °C (und kurzzeitig über 60 °C bis 150 °C) |
| Versorgung: | 2 Batterien AA 2 wiederaufladbare NiMH-AA-Akkus (schnellladefähig) USB-Anschluss (USB2.0) |
| Abmessungen: | Stärke: 137 mm x 66 mm x 23 mm (HxBxT) Sonde: 14 mm x 83 mm Durchmesser |
| Gewicht: | 223 g (Messgerät inklusive Batterien und Sonde) |
| Standard: | DIN, ISO, ASTM, BS |
| Garantie: | 2 Jahre |
Das 3000PRO wird in einem kompletten Set geliefert. Zum Lieferumfang gehört:
