MINITEST 745 Schichtdickenmessgerät

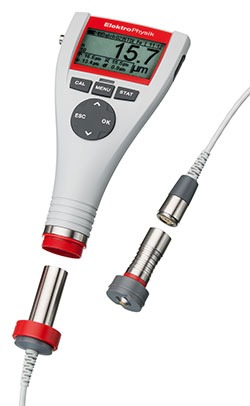

Hergestellt in DeutschlandDas MiniTest 745 Schichtdickenmessgerät wurde für die höchste Flexibilität bei Qualitätskontrollen und Inspektionen entwickelt. Der Sensor des MiniTest 745 kann einfach von einem eingebauten Sensor in einen externen Sensor konvertiert werden. Auf diese Weise können selbst schwer zugängliche Bereiche ohne Probleme erreicht werden.

Die neuen MiniTest 745 Schichtdickenmessgeräte sind die perfekte Lösung bei allen Schichtdickenproblemen, bei denen eine verlässliche Oberflächenbehandlung und perfekte Produktpräsentation eine große Rolle für die nachhaltige Werthaltigkeit und den langfristigen Erfolg spielen, z.B. in der Automobil- und Schiffsbauindustrie, Stahl- und Brückenkonstruktion oder in der Galvanotechnik, um einige Beispiele zu nennen.

Die MiniTest 745 Schichtdickenmessgeräte sind mit einem schnell zugänglichen Einstellungsmenü ausgestattet, das Anpassungen gemäß verändernder Anforderungen für höchste Effizienz und optimale Produktivität ermöglicht. Es können viele Schichtdickenmessungen mit mittlerer Genauigkeit oder wenige Messungen mit erhöhter Genauigkeit ausgeführt werden. Die MiniTest 745 Schichtdickenmesser überzeugen mit ihrem ergonomischen Design: Dank der runden Formen passt der MiniTest Schichtdickenmesser perfekt in Ihre Handfläche.

Alle MiniTest 745 Schichtdickensonden kompensieren dank der voreingestellten Kalibrierungsmethoden auf perfekte Weise unregelmäßig geformte Oberflächen. Die Kalibrierungsmethoden können auf viele verschiedene Oberflächenbedingungen und Genauigkeitsanforderungen angepasst werden.

Die Serie der MiniTest 745 Schichtdickenmessgeräte ist mit den neuen SIDSP®-Sensoren ausgestattet.
SIDSP® ist eine weltweit führende Technologie für Schichtdicken-Sensoren. Mit dieser neuen Technologie wurde ein weiterer, neuer Maßstab für innovative Schichtdickenmessung gestellt. SIDSP® steht für Sensor-Integrated Digital Signal Processing – eine Technologie, bei der die Signale vollständig innerhalb des Sensors zum Zeitpunkt der Messung verarbeitet werden. SIDSP®-Sensoren werden gemäß modernster Produktionstechnologien hergestellt.

Im Gegensatz zum bisherigen Verfahren werden bei den SIDSP®-Sensoren die Anregungssignale für den Messkopf im Sensor selbst digital erzeugt und gesteuert. Die zurück kommenden Signale werden direkt digital konvertiert und mit einer Genauigkeit von 32-Bit konvertiert, um den vollständigen Schichtdickenwert anzugeben. Für diese Technik werden modernste Methoden der digitalen Signalverarbeitung verwendet, wie sie zum Beispiel auch in der modernen Telekommunikationstechnik (Mobilfunknetzwerke) eingesetzt werden, z.B. Digitalfilter, Baseband-Konvertierung, Durchschnittsberechnung, stochastische Analysen, etc. Hierdurch wird eine Signalqualität und Präzision erreicht, die in der analogen Signalverarbeitung undenkbar ist. Der Schichtdickenwert wird anschließend mithilfe des Sensorkabels zum Anzeigegerät übertragen. Diese Technologie setzt neue Maßstäbe in der Schichtdickenmessung und bietet entscheidende Vorteile und Verbesserungen gegenüber den herkömmlichen, analogen Sensoren.

Die neuen SIDSP®-Sensoren garantieren Folgendes:
- Hohe Stabilität der Messsignale
- SIDSP® Sensoren haben sehr präzise Kennlinien
- SIDSP® Sensoren sind unempfindlich gegenüber Temperaturveränderungen
- SIDSP® Sensoren sind sehr anpassungsfähig
- SIDSP® N- und FN-Sensoren haben eine Substratleitwert-Kompensation
- SIDSP®-Sensoren sind widerstandsfähig
- SIDSP®-Sensoren sind zukunftsorientiert


Merkmale
  • Korrekte Messwerte mit interferenzfreien Messungen mit präziser Auswertung dank SIDSP®
  • Sensor ist intern/extern wechselbar
  • Große Speicherkapazität für bis zu 100.000 Messwerte
  • Automatische Substraterkennung mit FN-Sensoren
  • Effiziente und optimale Temperaturkompensation
  • Hochgenaue Kennlinien mit bis zu 50 Stützpunkten bei der Werkskalibrierung
  • Messungen und statistische Werte können individuell aufgerufen werden
  • Einfacher, menü-gesteuerter Betrieb, 25 Menüsprachen verfügbar
  • Austauschbare Sensoren mit Messbereichen bis 15 mm
  • Zukunftssicher dank Software-Downloads für den Sensor und Messgerät
  • Die Messdaten können per Bluetooth oder USB an PCs, Tablets oder Smartphones übertragen werden.
  • Hör- und sichtbarer Alarm (rote und grüne LED)
  • Großes, einfach zu lesendes Grafikdisplay mit Hintergrundbeleuchtung
  • Die Anzeigeausrichtung kann um 180° rotiert werden
  • Verschiedene Kalibriermodi: Werkskalibrierung, Nullpunkt-, 2-Punkt-, 3-Punkt Kalibrierung-, Kalibriermethode „Rau“, Frei einstellbarer Offset
  • SSPC-PA2, ISO, Schwedisch (SS 18 41 60), Australisch (AS 3894.3), ISO 19840 und ASTM D 7091 (früher D 1186 und D 1400)

Spezifikationen
SensorausführungIntern / extern wechselbar
SubstratidentifikationJa mit FN Sensoren
SIDSP® SensorJa, für erhöhte Genauigkeit und Wiederholbarkeit
SensoreigenschaftenHochgenaue Kennlinien mit bis zu 50 Stützpunkten bei der Werkskalibrierung des Sensors
Individuelle TemperaturkompensationJa
Speicheranzahl10, benutzerdefinierbare Speicheranordnung gemäß Batches
Totale SpeicherkapazitätMax. 10000
SpeicherbatchEinschließlich Messwert, einem definierten Kalibriermodus, Parametern und Statistiken, die aus den Batch-Werten berechnet sind
Statistische AuswertungAnzahl der Messungen, Minimum, Maximum, Mittelwert, Standardabweichung, Variationskoeffizient
Einzelne statistische WerteStatistiken (normentsprechend / benutzerdefinierbar), gespeicherte Messungen und statistische Werte können separat aufgerufen werden, druckbare Messwerte und Statistiken mithilfe des MiniPrint 7000 Datendruckers, Übertragung der Messwerte und Statistiken zu einem PC
KalibriermodiWerkskalibrierung, Nullpunkt-, 2-Punkt-, 3-Punkt Kalibrierung-, Kalibriermethode „Rau“, Frei einstellbarer Offset
Internationale KalibriervorgängeISO, SSPC, "Swedish", "Australian"
MaßeinheitenMaßeinheiten umschaltbar von metrisch μm, mm, cm auf Zollsystem mils, inch, thou
DisplayGroßes Grafikdisplay, Hintergrundbeleuchtung, 180° drehbar
MenüBenutzerfreundlich, 25 Sprachen
SoftwareSoftware Updates für den Sensor und das Messgerät via Download erhältlich
Messrate / GenauigkeitEinstellbar auf Standard, schnell, hoch, präzise
DickenidentifikationDurchgängiger Modus zur schnellen Identifikation bei Veränderungen der Dicke
AutomatischeBatteriesparmodus mit anpassbarem Abschaltmodus
SchutzklasseIP40
Betriebstemperatur–10°C - 60°C
Lagertemperatur– 20°C - 70°C
Stromversorgung2 x AA (Mignon-Batterie), optional wiederaufladbare NiMH-Akkus Typ AA / HR6
NormenDIN EN ISO 1461, 2064, 2178, 2360, 2808, 3882, 19840 ASTM B244, B499, D7091, E376 AS 3894.3, SS 1841 60, SSPC-PA 2
Datenübertragung Bluetooth® 4.0, Bluetooth Smart®, Mini-USB

Sensor Modelle und Messprinzip
Sensor Modell F:
Zur Messung der Beschichtungsdicke auf Eisen-Metallen
Messprinzip: magnetisches Induktionsprinzip (Ferrous)
Sensor Modell N:
Zur Messung der Beschichtungsdicke auf Nichteisenmetallen
Messprinzip: Wirbelstromprinzip (Non-Ferrous)
Sensor Modell FN:
Zur Messung der Beschichtungsdicke auf Eisen- und Nichteisenmetallen
Messprinzip: magnetisches Induktionsprinzip & Wirbelstromprinzip

Technische Daten - Sonden
Messverfahren Sensortyp Bauform Messbereich

Richtigkeit vom Messwert

Kleinste Messfläche MiniTest 725 MiniTest 735 MiniTest 745

Magnet-induktive

Sensoren

F 0.5M-0°
F 0.5M-45°
F 0.5M-90°
A 0 ... 0.5 mm ± (0.5 μm + 0.75 %) ø 3 mm
F1.5 B / E 0 ... 1.5 mm ± (1.0 μm + 0.75 %) ø 5 mm
F 1.5-90° C 0 ... 1.5 mm ± (1.0 μm + 0.75 %) ø 5 mm
F2 B / E 0 ... 2.0 mm ± (1.5 μm + 0.75 %) ø 10 mm
F2.6 B / E 0 ... 2.6 mm ± (1.0 μm + 0.75 %) ø 5 mm
F 5 B / E 0 ... 5.0 mm ± (1.5 μm + 0.75 %) ø 10 mm
F 15 D 0 ... 15 mm ± (5.0 μm + 0.75 %) ø 25 mm

Wirbelstrom-

Sensoren

N 0.3M-0°
N 0.3M-45°
N 0.3M-90°
A 0 ... 0.3 mm ± (0.5 μm + 0.75 %) ø 3 mm
N 0.7 B / E 0 ... 0.7 mm ± (1.0 μm + 0.75 %) ø 5 mm
N 0.7-90° C 0 ... 0.7 mm ± (1.0 μm + 0.75 %) ø 5 mm
N 2.5 B / E 0 ... 2.5 mm ± (1.5 μm + 0.75 %) ø 10 mm
N 7 D 0 ... 7.0 mm ± (5.0 μm + 0.75 %) ø 20 mm

Universal-

Sensoren

FN 1.5 B / E F: 0 ... 1.5 mm
N: 0 ... 0.7 mm
± (1.0 μm + 0.75 %) ø 5 mm
FN 1.5-90° C F: 0 ... 1.5 mm
N: 0 ... 0.7 mm
± (1.0 μm + 0.75 %) ø 5 mm
FN 2.6 B / E F: 0 ... 2.6 mm
N: 0 ... 1.0 mm
± (1.0 μm + 0.75 %) ø 5 mm
FN 5 B / E F: 0 ... 5.0 mm
N: 0 ... 2.5 mm
± (1.5 μm + 0.75 %) ø 10 mm


Abmessungen
Abmessungen-MINITEST 745


Lieferumfang

Das MiniTest 745 Schichtdickenmessgerät wird als komplettes Set geliefert, einschließlich:

  • MiniTest 745 Schichtdickenmessgerät
  • SIDSP® Sensor (nach Wahl)
  • Kalibrierzertifikat
  • Kalibrierset mit Kalibrierstandards und Referenz-Nullplatte(n)
  • MSoft 7 Datensoftware
  • Gebrauchsanweisung auf Deutsch, Englisch, Französich und Spanisch auf CD
  • 2 Mignon/ AA Batterien


Zubehör

Cps Kalibrierungsfolien in verschiedenen Dicken


  • Kalibrierungsfolien für Schichdickenmessgeräte

Mehr Details

Cps Kalibrierungsfolien in verschiedenen Dicken 126033

Video


Bestellen
Produkt

Produkt
Preis
Menge
135515
MiniTest 745 - Messgerät mit Sondenkabel (ohne Sonde)
€ 1.159,00

Zubehör

Produkt
Preis
Menge
134130
Minitest 745 - F1.5 Interchangeable Probe for MiniTest 745
€ 872,00
134131
Minitest 745 - N 0.7 Interchangeable Probe for MiniTest 745
€ 901,00
135516
Minitest 745 - FN 1.5 Interchangeable Probe for MiniTest 745
€ 1.205,00
134133
Minitest 745 - F2 Interchangeable Probe for MiniTest 745
€ 689,00
134134
Minitest 745 - F5 Interchangeable Probe for MiniTest 745
€ 689,00
134135
Minitest 745 - N 2.5 Interchangeable Probe for MiniTest 745
€ 763,00
134136
Minitest 745 - FN5 Interchangeable Probe for MiniTest 745
€ 1.066,00
134137
MiniTest 745 - F15 wechselbare Sonde für MiniTest 745
€ 1.266,00
135926
F0.5M-0 micro sensor straight version Interchangeable Probe
€ 919,00
135927
Minitest 745 - F0.5M-45 micro sensor 45° version Interchangeable Probe for MiniTest 745
€ 919,00
135928
F0.5M-90 micro sensor 90° version Interchangeable Probe
€ 919,00
135929
Minitest 745 - N0.3M-0 micro sensor straight version Interchangeable Probe for MiniTest 745
€ 992,00
135930
Minitest 745 - N0.3M-45 micro sensor 45° version Interchangeable Probe for MiniTest 745
€ 992,00
135931
N0.3M-90 micro sensor 90° version Interchangeable Probe
€ 992,00
Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
Produktstatus: Verfügbar: 1 - 3 Tage, Lieferzeit: 1 - 3 Wochen, Lieferzeit variiert, bitte kontaktieren Sie uns
