136-3 Hochbelastbarer Spannungsmesser


Hergestellt in DeutschlandZwölf (12) Bereiche - Bis zu 500 Kg
Kabeldurchmesser - Bis zu 30 mm

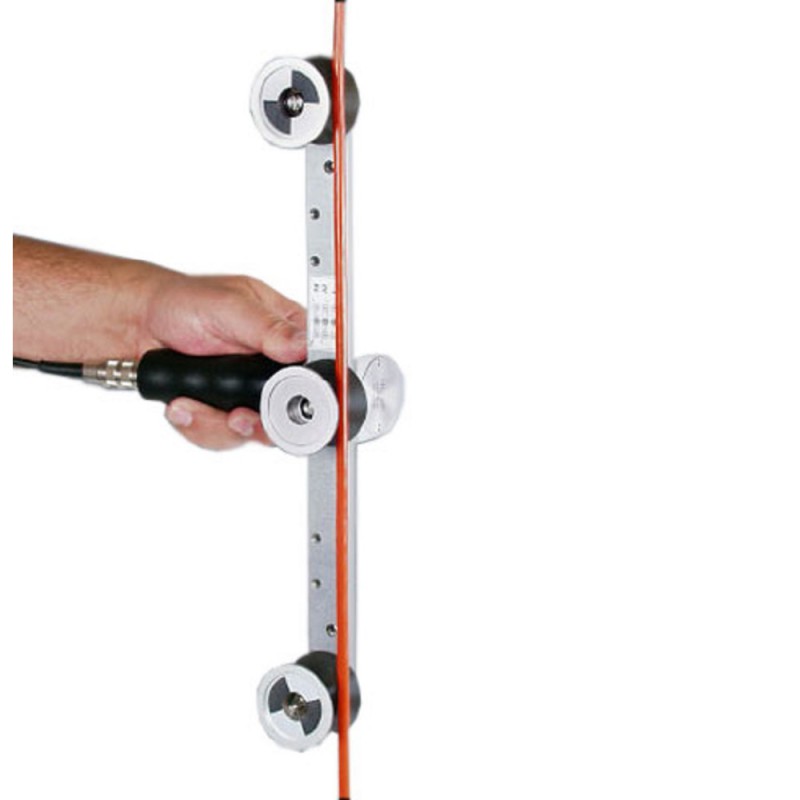

Der neue Checkline 136-3 tragbare Spannungsmesser wurde für Materialien mit größerem Durchmesser entworfen, wie z.B. Kabel, Drahtseile und ähnlichem von bis zu 30 mm Dicke.

Wenn auf einer Vielzahl von verschiedenen Materialgrößen gemessen wird, werden die Effekte der verschiedenen Materialhärten verringert. Zudem bietet der 136-3 ein einzigartiges "Tri-Tens" System, womit das Material durch die 3 Führungsrollen in 3 unterschiedliche Raster geführt wird.

Jedes Gewindemuster hat einen anderen Multiplikationsfaktor. Vergleichen Sie Muster "D" (alle 3 Führungsrollen auf derselben Seite) mit Gewindemuster "E" (eine Führungsrolle an der einen Seite und 2 Rollen an der anderen Seite befinden): Muster "E" hat einen fünffachen Multiplikationswert (5x) im Vergleich mit Gewindemuster "D". Die verschiedenen Gewindemuster sind unten abgebildet.

Durch dieses System kann der Benutzer das Gewindesystem wählen, das am besten zu den Spannungsanforderungen des Materials passt. Hiermit kann derselbe Messfühler unter drei verschiedenen Kapazitäten (abhängig vom Gewindemuster "D", "E" oder "F") verwendet werden. Wenn zum Beispiel eine 400 mm große äußere Führungsrolle verwendet wird:



  • 45 kg (100 lb, 40daN) Kapazität bei Gewindemuster "D"
  • 11 kg (25 lb, 8daN) Kapazität bei Gewindemuster "E"
  • 6,5 kg (15 lb, 5 daN) Kapazität bei Gewindemuster "F"

S6 Modell für Reifencord (Tire Cord)

Für Reifencord (Tire Cord) und ähnliche Anwendungen ist das Modell S6 geeignet. Der S6 ist mit sehr großen, V-gekerbten Führungsrollen von 42 mm Durchmesser mit keramischer Plasmabeschichtung ausgestattet. Hiermit wird den hohen Geschwindigkeiten, Kräften und Abreibungen standgehalten, die normalerweise bei Messungen von Reifencord auftreten.



Merkmale
  • Ein Messfühler für 3 Tritens® Messbereiche
  • Einfache Materialeinfädlung
  • Kein Einfluss von Materialdurchmesser und -festigkeit
  • Minimale Materialdurchbiegung
  • Spannungsbereiche bis zu 500 Kg (1100 lbs)

Animation der Materialeinfädlung


Gewindemuster D


Gewindemuster E


Gewindemuster F
Klicken Sie auf das Bild, um die Animation der Materialeinfädlung zu sehen

Ähnliche Produkte

D-485 Tragbarer Spannungsindikator mit eingebautem Verstärker


  • Automatische Nullung
  • Spitzenwertfunktion hält Maximumwert auf dem Display angezeigt

Mehr Details

D-485 Tragbarer Spannungsindikator mit eingebautem Verstärker

Spezifikationen
Genauigkeit ± 1,5% des Bereichs, oder besser
Spannungsbereiche (Kg) 5, 6, 10, 20, 30, 40, 50, 60, 100, 200, 300 & 500 Kg
Abstand der äußeren Rollen (c:c) 350, 400 oder 500 mm
Materialdurchbiegung 1,5 Grad
Führungsrollen 30 mm Durchmesser, V-gekerbt
Rollenmaterial Aluminium / Stahl
Überladungsschutz 200 % +
Kalibrierungszertifikat Optional
