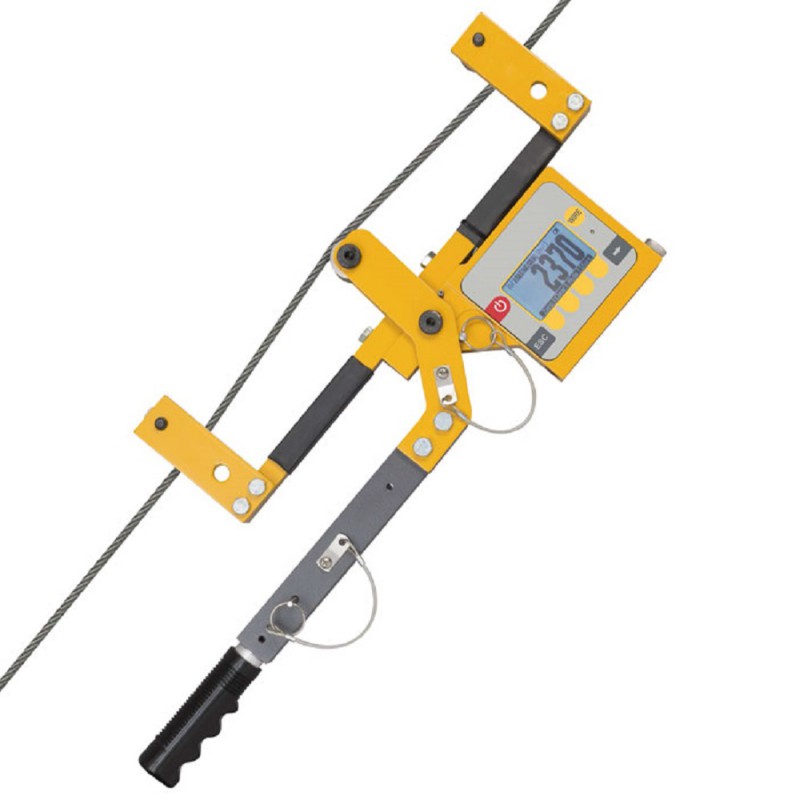

CTM2 Tragbarer Seil-Spannungsmesser


Zwei Ausführungen erhältlich
CTM2-2.000 - 1000 kg / 10 kN / 2000 lb
CTM2-10.000 - 4500 kg/ 45 kN/ 10000 lb
Misst Kabel mit einem Durchmesser von 4,75 mm bis 25,4 mm

Das digitale Checkline CTM2 Spannungsmessgerät misst schnell die statische Spannung von Kabelgeländern, Abspanndrähten und Oberleitungen. Innerhalb von wenigen Sekunden kann es leicht angebracht, eingesetzt und demontiert werden. Die digitale Kraftmesszelle ist sehr akkurat und erfordert keinen Abgleich mit Korrekturtabellen.

Der schnellste Kabel Spannungsmesser
Das CTM2 kann am Kabel angebracht werden, die Spannung messen und wieder entfernt werden - in gerade mal 5 Sekunden! Komplizierte Korrekturtabellen zum Aufsuchen von Werten oder zum Umrechnen von Werten sind nicht mehr nötig. Der Benutzer kann schnell zwischen 20 verschiedenen Kabeldicken und gespeicherten Typen im Speicher auswählen.
Der Check-Spannungsmodus zeigt grafisch die Spannung an. Selbst der seltene Batteriewechsel stellt kein Problem dar und lässt sich schnell durchführen.

Viele Anwendungsgebiete
Das CTM2 kann in vielen industriellen Anwendungen eingesetzt werden, um eine angemessene Spannung zu gewährleisten. Typische Anwendungen sind Mast- und Spanndrähte, sofort bindende Kabelbarrieren, Brücken, Aufzüge, Seilwinden, Spannbeton, Luftkraft Kabel und Betriebsmittel.


Merkmale
  • RS-232 Schnittstelle
  • Verwendet AA-Batterien und besitzt eine lange Lebensdauer zwischen den Batteriewechseln
  • Gut sichtbare gelbe Lackierung
  • Bietet Platz für eine breite Palette an Drahtgrößen und -arten
  • Laufrolle mit Kugellager vermeidet Reibung und bietet die größte Genauigkeit
  • CE zertifiziert
  • Benuzerfreundliche Softkeys
  • 2 Jahre Garantie

Ähnliche Produkte

CBM Kabelspannungsmesser

br>
  • Raffinierte Rollenanordnung ermöglicht Messungen mit einem Messfehler kleiner als 2%.
  • Keine Kalibrierung oder Programmierung nötig
  • Präzisionsanfertigung aus rostfreiem Stahl und Aluminium, zur problemlosen Nutzung in selbst rauhesten Anwendungsgebieten

Mehr Details

CBM Kabelspannungsmesser

QB-10000 Spannungsmesser für Aufzugsseile

br>
  • Minimale Einweisungszeit erforderlich. Deutliche Arbeits- und Zeitersparnis gegenüber alternativen Methoden
  • Beobachtet die Spannung von allen Kabeln der Anlage; Durchschnittsspannung und die gesamte Zuglast werden auf dem hintergrundbeleuchteten Display augenblicklich angezeigt
  • Gleicht die Spannung von mehreren Strängen innerhalb Minuten ab

Mehr Details

QB-10000 Spannungsmesser für Aufzugsseile

Spezifikationen
Kapazität CTM2-2.000 - 1000 kg / 10 kN / 2000 lb
CTM2-10.000 - 4500 kg/ 45 kN/ 10000 lb
Auflösung (Einstellbar) CTM2-2.000: Niedrig 5Kg - Mittel 2Kg - Hoch 1Kg
CTM2-10.000: Niedrig 20Kg - Mittel 10Kg - Hoch 15Kg
Messeinheiten Kgf, Newtons & Lbf
Drahtdicke Ø4,75 bis Ø25,4 mm
Genauigkeit ± 3% Instrument Kapazität
Anzahl möglicher Kalibrierungen Bis zu 20 können unabhängig voneinander gespeichert werden
Betriebstemperatur -20°C bis 70°C
Fehlermeldung Kabelverlängerung von nur 2 mm
Anzeige Dot-Grafik-LCD-Display unterstützt Volltext
Hintergrundbeleuchtung Inbegriffen (konfigurierbare Intensität und Timer)
Informative Anzeige Zeigt Einheit, Drahttyp, Antriebsscheibe und Batterien an
UmweltschutzGeeignet für die Verwendung im Freien
Datum und ZeitInbegriffen
Kalibrierungserinnerung Inbegriffen (vom Verteiler eingestellt)
Stromversorgung 2x AA Batterien
Batterien Lebensdauer 10 Hz = über 250 Stunden Dauerbetrieb
100Hz = über 100 Stunden Dauerbetrieb
Automatische Nullstellung und FilterungKonfigurierbar
Pass / Fail Spannmodus Ja
Verfügbare FührungselementCode L: Führungsscheiben für Kabel von Ø4.75 mm bis Ø6.5 mm
Code P: Führungsscheiben für Kabel von Ø4.75 mm bis Ø12.7 mm
Code S Führungsscheiben für Kabel von Ø6.5 mm bis Ø19 mm
Code T: Führungsscheiben für Kabel von Ø12.7 mm bis Ø25.4 mm
Abmessungen25 x 59 x 8 cm
Versandabmessungen 74 x 48 x 23 cm
Gewicht 5 kg
Versandgewicht12 kg
Garantie2 Jahre

Lieferumfang

Das CTM2 wird als komplettes Set geliefert, einschließlich:

  • CTM2 - Kabel Spannungsmesser
  • 1 Satz Seilscheiben (zu bestimmen)
  • Kalibrierung für 1 Kabelgröße (zu bestimmen)
  • Bedienungsanleitung (CD)
  • Kalibrierzertifikat
  • Schwerlast-Tragekoffer.


Kalibrierbeispiele:
Wire
Diameter
Wire
Construction
mm 1x6 1x7 1x19 3x7 6x7 6x19 6x26 6x36 6x37 7x19 8x19 19x7
6
8
9
10
11
12
13
14
16
20
Inch 1x6 1x7 1x19 3x7 6x7 6x19 6x26 6x36 6x37 7x19 8x19 19x7
3/16
7/32"
1/4
5/16
3/8
7/16
1/2
9/16
5/8
11/16
3/4     *
7/8
1
* = Pre-stretched

ACSR Kabel - #2, #4, 1/O, 2/O, 4/O, 336 Oriole, 397, 556, 563 Penguin, 743 Chickadee, 997 Petunia, 795 Drake

Die Kalibrierungslast kann bei Bedarf geändert werden. Höhere Kalibrierungslasten sind durch die max. Kapazität der Schlinge begrenzt. Wenn die gewünschte Drahtgröße / Typ nicht angezeigt wird, kann der Kunde eine Stichprobe mit einer Länge von drei Metern liefern, um zu bestimmen, ob eine individuelle Kalibrierungsschlinge (grundsätzlich vom Umtausch ausgeschlossen) erstellt werden kann. Wenden Sie sich für weitere Einzelheiten an den Vertreiber.

Bestellbeispiel
CTM2-10000 - € --,--
CTM2-SH-S - € --,--.
Erstkalibrierung - Kostenfrei
Zweitkalibrierung - € --,--.
Jede zusätzliche Kalibrierung - € --,--.
(Maximal 20 separate Kalibrierungen)



CTM2 Kabel Spannungsmesser umfasst Kalibrierung auf einer Werksprobe .

Durchmesser und Drahtkonstruktion SPEZIFIZIEREN.

Falls Ihr Kabel nicht in der obigen Tabelle aufgeführt ist kontaktieren Sie uns gerne per E-Mail oder Telefon, in der Regel können wir eine passende Kalibrierung anbieten




Verfügbare Führungsscheiben

4 Führungsscheiben Größen stehen zur Verfügung.

Code L: für Kabel von Ø4.75 mm bis Ø6.5 mm /- 3/16"- 1/4"
Code P: für Kabel von Ø4.75 mm bis Ø12.7 mm - 3/16"-1/2"
Code S  für Kabel von Ø6.5 mm bis Ø19 mm - 1/4"- 3/4"
Code T: für Kabel von Ø12.7 mm bis Ø25.4 mm - 1/2"- 1"

Für die meisten Anwendungen wird eine Laufrolle für das gesamte Sortiment von Drahtspannung ausreichen.
Wenn Sie die Spannung in beiden Ø4,75 mm - und Ø25,4 mm Seilen überprüfen wollen, dann sollten Sie 2 Führungsscheibensätze bestellen.
Code P & Code T.
Der Bediener muss den entsprechenden Satz für die gespeicherte Kabelgröße und Kalibrierung verwenden.
Das Auswechseln der Sätze dauert etwa zwei Minuten mit dem mitgelieferten Schraubenschlüssel.

OPTIONAL:
CTM2-10000-PP
CTM2-10000 Kabel Spannungsmessgerät , mit 2 Führungsscheibensätze (P, T) und Koffer, vorkalibriert mit 16 Kalibrierungen .


Bestellen
Produkte

Produkt
Preis
Menge
135260
CTM2-2000 Tragbarer Kabel Spannungsmesser
€ 3.260,00
135127
CTM2-10000 Tragbarer Seil-Spannungsmesser
€ 3.300,00
135261
CTM2-10000-PP Cable Tension Meter
€ 6.270,00

Zubehör

Produkt
Preis
Menge
134623
Code L: Laufrollen für Kabel von Ø4.75 mm bis Ø6.5 mm /- 3/16"- 1/4"
€ 435,00
126797
Code P: Laufrollen für Kabel von Ø4.75 mm bis Ø12.7 mm - 3/16"-1/2"
€ 330,00
126798
Code S: Laufrollen für Kabel von Ø6.5 mm bis Ø19 mm - 1/4"- 3/4"
€ 330,00
126799
Code T: Laufrollen für Kabel von Ø12.7 mm bis Ø25.4 mm - 1/2"- 1"
€ 330,00
130410
CTM2-ADD-CAL - Additional Calibration
€ 195,00
137119
AWT05-509279 - Set für Datenexport inkl. Software
€ 435,00
Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
Produktstatus: Verfügbar: 1 - 3 Tage, Lieferzeit: 1 - 3 Wochen, Lieferzeit variiert, bitte kontaktieren Sie uns
