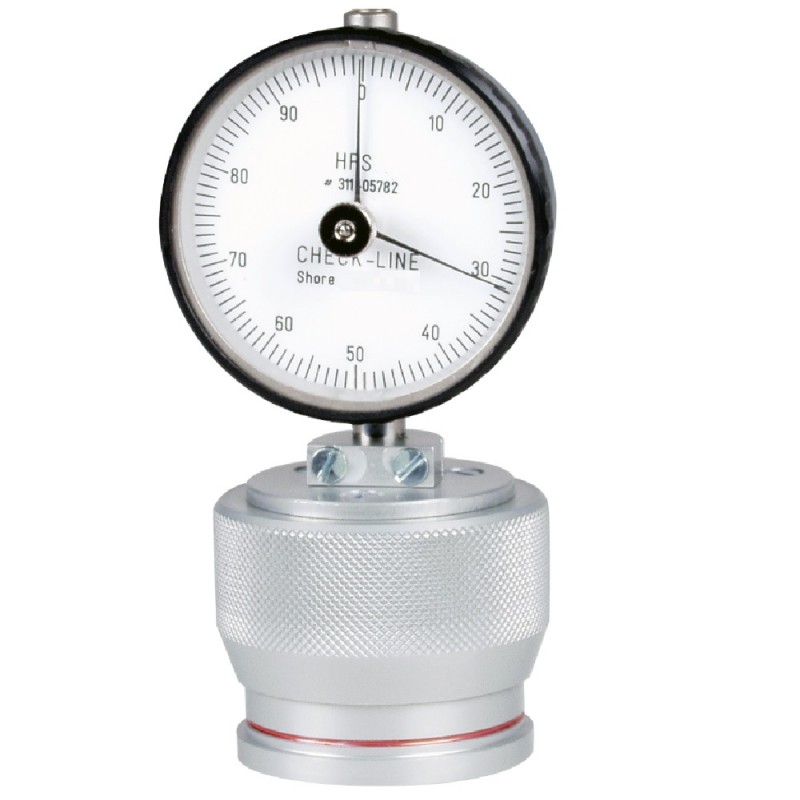

HP Series Shore Härteprüfgerät


Hergestellt in DeutschlandVerfügbare Skalierungen: A, B, C, D, DO, O

Die HPS Härteprüfgeräte wurden entwickelt, um den Härtegrad oder die Festigkeit von vielen verschiedenen Musterproben zu messen, wie z.B. Gummistücken, Plastik, elastischen Materialen, Textilien, Druckerrollen etc.

Die Geräte wurden in Übereinstimmung mit den ASTM und DIN Qualitätsnormen entwickelt, die die untere Kontaktfläche (Arbeitsdurchmesser), die Konfiguration des Fühlstifts und die innere Federkraft vorschreiben. Außerdem wird der relative Abstand des Fühlstifts zu der Skalenanzeige durch diese Standards spezifiziert.

Die HPS Messinstrumente sind mit einer analogen Skalenanzeige ausgestattet, die für eine Bandbreite von 0-100 Shore Einheiten kalibriert ist, sowie mit Min/Max Markierungen, die eine visuelle Anzeige des zugelassenen Härtegrads ermöglichen. Alle Checkline Härteprüfgeräte sind mit einem einzigartigen, gefederten Gehäusering ausgestattet, der vom Benutzer während einer Messung nach unten gedrückt wird. Dank dieses Systems wird bei jeder Messung derselbe Druck ausgeübt und können Messungen einfacher wiederholt werden - auch bei verschiedenen Nutzern.

Die sehr großen, flachen Untergrundflächen machen die Positionierung der Arbeitsfläche (Kontaktstelle gemäß der ASTM/DIN Normen) einfach und konsistent bei der Nutzung von verschiedenen Anwendern.

Entspricht ASTM D-2240.


Einfache Handhabung




Messhinweise

1. Im besten Fall sollte eine Messung mit dem Härteprüfgerät aus mindestens 12 mm Entfernung von der Kante der Messprobe ausgeführt werden, wenn die Härte der Messprobe dazu tendiert sich an den Kanten zu verändern.
2.Die Dicke der Messprobe sollte immer größer als 6 mm sein. Falls die Messprobe dünner ist, sollte die Messprobe mit einer anderen Probe desselben Materials auf der Rückseite verstärkt werden, um die Dicke zu erhöhen.
3. Prüfabschnitte oder -blöcke sollten nicht für eine Kalibrierung verwendet werden. Da alle Messproben dazu neigen sich im Laufe der Zeit aufgrund von Temperatur- und Lichteinfluss zu verändern, wird sich der gemessene, neue Shore-Wert im Laufe der Zeit verändern. Eine genaue Kalibrierungsverifizierung erfordert eine unabhängige Bestätigung der internen Federkraft, sowie eine Verifizierung des Fühlerabstandes im Vergleich mit dem angezeigten Messwert.

Abmessungen

Abmessungen  HP Series


Ähnliche Produkte

RX-TBK-A Testblock-Set für Härteprüfgeräte Typ A


  • Ermöglicht schnelle Überprüfung für genauen Härteprüferbetrieb

Mehr Details

PTS-HP Prüfstand für HP-Series Härteprüfer


  • Mechanischer Prüfstand mit Hebelbedienung, wird gebraucht, wenn präzise Platzierungen auf Testmaterialien nötig ist.
  • Ein konstantes Druck-Anzeige System sichert gleichmäßige Teste und verhindert falsche Anzeigen aufgrund von verschiedenen Anwendern.

Mehr Details

Cic-Duro Durometer / Härteprüfer Kalibrierung


  • Kurze Bearbeitungszeit
  • Ausschließlich NIST-zertifizierte Testapparatur
  • Möglichkeiten zur Anpassung und Reparatur

Mehr Details


Lieferumfang

Die HP Serie wird als komplettes Set inklusive Messgerät und Gebrauchsanweisung in einem schaumstoffgefüllten Tragekoffer geliefert.

Verfügbare Modelle

Typ

Stempelform Kraft
A

Flache Spitze, 35º Eckenwinkel
Weiches Gummi, Plastik und Elastomer, Druckerrollen.
822 Gr
D

Scharfe Spitze, 30º Eckwinkel
Hartgummi und Plastik, so wie Thermoplastik, Bodenbeläge und Bowlingkugeln.
4536 Gr
O

3/32" Ballförmige
sehr weiche Elastomer, Textilwindungen, weichkörnige Materialien. Gebrauch unter 20 Duro A.
822 Gr

Spezifikationen


HPS Shore A

Typische Anwendungen:
Härte von Elastomer und Gummi etc.
Stempel:
Spitze, 35°, 1.3 mm Ø
Eindrucktiefe:
0 - 2.5 mm
Testdruck:
ungefähr 12,5 N
Messung Federkraft:
0.55 - 8.065 N

HPS Shore D

Typische Anwendungen:
Härte von Plastikteilen und Hartgummi
Stempel:
Spitze 30°
Eindrucktiefe:
0 - 2.5 mm
Testdruck:
ungefähr 50 N
Messung Federkraft:
0.55 - 44.5 N

HPS Shore O

Typische Anwendungen:
Härte von elastischen Materialien, Druckerrollen, mittlere Stärke von gewebten Textilien aus Nylon, Orlan, Perlon oder Rayon, etc.
Stempel:
Spitze 3/32"
Eindrucktiefe:
0 - 2.5 mm
Testdruck:
12.5 N
Messung Federkraft:
0.55 - 8.065 N

Allgemein

Genauigkeit
+/- 1 Shore Einheit
Weltweite Standards:
gemäß DIN 53505, ISO 7619, ISO 868, ASTM D 2240
Displaybereich:
0 - 100 Skala
Arbeitsfläche:
16 mm Ø = 2 cm²
Gewicht, net (gross):
ungefähr 300 g (500 g)
Abmessungen:
50 x 50 x 110 mm (L x W x H)
Garantie:
1 Jahr

Bestellen

Produkte


Produktname
Preis
Anzahl
HPSA Shore A Härteprüfer
€ 370,00

HPSB Shore B Härteprüfer
€ 375,00

HPSC Shore C Härteprüfer
€ 375,00

HPSDO Shore DO Härteprüfer
€ 370,00

HPSD Shore D Härteprüfer
€ 370,00

HPSO Shore O Härteprüfer
€ 375,00

Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
Produktstatus: Verfügbar , Vorbestellung 1-2 Wochen , Sonderbestellung , Anfrage

Bestellen

Zubehör


Produktname
Preis
Anzahl
HPMEM - Memory Pointer for HPS Shore A & D
€ 49,50

HP-NGC New Gauge Certificate
€ 89,00

Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
Produktstatus: Verfügbar , Vorbestellung 1-2 Wochen , Sonderbestellung , Anfrage
