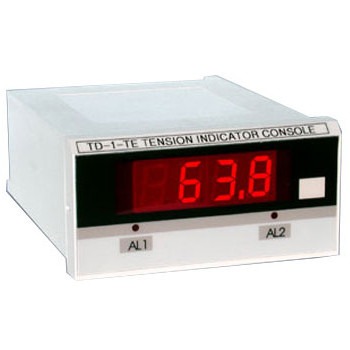

TD-1-TE Zugspannungsanzeige
TD-1-TE, Spannungsindikatoren und Verstärker
TD-1-TE, Spannungsindikatoren und Verstärker
TD-1-TE, Spannungsindikatoren und Verstärker
Klicken Sie auf das Bild für eine größere Ansicht

TD-1-TE Zugspannungsanzeige


Das Modell TD-1-TE Zugspannungsanzeige ist nicht mehr verfügbar und wurde durch das Modell SC-PM ersetzt. Bitte klicken Sie hier, um das neue Modell zu sehen.

Hergestellt in USAGewährleistet eine akkurate Anzeige für alle Check-Line Sensoren auf einem hellen LED-Display. Die Anzeige ist leicht einzustellen und zu benutzen und ermöglicht einen leichten Schalttafeleinbau in einem 1/8 DIN Ausschnitt.

Merkmale
  • Benutzerdefinierte Alarmlimits (hoch & niedrig) mit Schaltrelais
  • Der TD-1 ermöglicht reguliert +5 V DC für SR Sensoren
  • 4-20 mA und 0-10 VDC Analoger Ausgang zur Speicherung und Kontrolle
  • Der TD-1-TE ermöglicht reguliert +15 V DC für THR Sensoren (erforderliche Option "A" am Zugspannungssensor)
  • Optionales Verbindungskabel für Sensor

Spezifikationen
Displaybereich: 0-1999
Display:3½-digit Red LED, 14.4 mm hoch
Dezimalkomma:Benutzerdefiniert durch internen Springer
Strom für Sensoren:+ 5 V DC, reguliert (TD-1)
+ 15 V DC, reguliert (TD-1-TE)
Analoger Ausgang:4-20 m A oder 0-10 V DC, benutzerdefiniert
Frequenzgang:100 Hz
Gehäuse:hochschlagfestes Plastik
Abmessung:96 mm Lx 48 mm H x 103 mm D
Panelausschnitt:92 x 44mm
Betriebstemperatur:0-50° C
Anwendungen Schaltrelais:Hi-Hi/Hi oder Hi-Lo
Bemessung Schaltrelais:1 Amp @ 250 V AC/30 V DC, normalerweise offen
Erforderlicher Strom:115/230 VAC ±10%, 50/60 Hz
