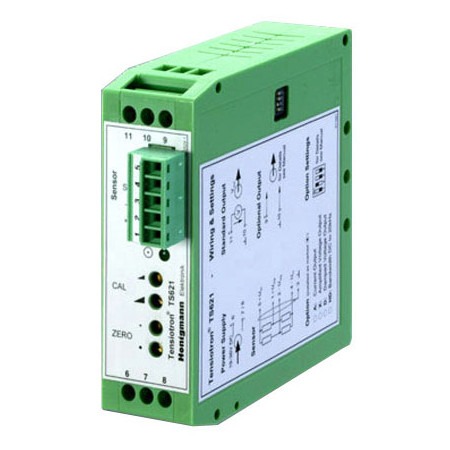

TS621 DMS-Messverstärker


Hergestellt in DeutschlandDer TS621 Elektronischer DMS-Messverstärker bietet hervorragende Signalverarbeitung für den Gebrauch mit den meisten DMS-basierenden Sensoren. Es wird in einem DIN-Schienengehäuse für komfortable Montage mit Einrastungssystem geliefert.

Die Leistungsmerkmalen des TS621 umfassen eine galvanische Trennung, geregelte Stromversorgung für den Sensor, grobe und feine Einstellungen für Signalverstärkung und Nullpunkt, Schraubklemmen für Stromversorgung und analoge Ausgänge mit einem abnehmbaren Klemmblock für den Sensor-Eingang.


Merkmale
  • Konzipiert für den Einsatz mit einer breiten Palette von DMS-basierenden Kraft-, Last- und Spannungssensoren
  • 0-10VDC analoger Ausgang
  • Bietet eine gut regulierte Stromversorgung von 10 V DC für Sensor
  • Bietet eine Genauigkeit von ±0,1%
  • Stromversorgung 19-36 VDC, nicht-reguliert
  • Bietet einen hervorragenden Überlastungs- und Verpolungsschutz
  • Galvanische Trennung minimiert die Wahrscheinlichket für Signalinterferenz, einschließlich Erdschluss

Optionen
In der Standardausführung bietet der Messverstärker eine Spannungsausgabe. Der TS 621 kann mit einem zusätzlichen Ausgang erweitert werden.
Option D 2. Spannungsausgang 0 bis ± 10V
• wählbare Grenzfrequenz
• 0,5 - 5 - 10 bis 20 Hz
• Einstellung über DIP-Schalter
Hier klicken um Animation zu sehen


Spannungssignal mit einem dynamischen Teil (Frequenz ca. 3Hz)
Abschaltungsfrequenz= 5Hz
Option X 2. Spannungsausgang 0 bis ± 10V
•Zusätzliche Verstärkung wählbar 2 -, 3 -, 4 - oder 5-mal
• gefilterte (Abschaltungsfrequenz 25Hz)
• Einstellung über DIP-Schalter

Option A Weitere aktuelle Ausgabe
• bipolare 0 bis ± 20mA
• unipolar 0 bis 20 mA
• unipolare 4 bis 20 mA
• Einstellung über DIP-Schalter

Option TS621-AD Current output 0/4-20mA, filtered
• bipolar 0 to ±20mA
• unipolar 0 to +20mA
• unipolar 4 to +20mA
• cut-off frequency 0,5 / 5 / 10 / 20 Hz
• setting by DIP-switches

Ähnliche Produkte

RFS On-Line Spannungssensor


  • Resolution von 0,1% und besser
  • Robustes Edelstahlgehäuse, komplett abgedichtet
  • Überbelastungsschutz bis zu 800%

Mehr Details

RFS On-Line Spannungssensor

DPM502 Digitale Spannungsanzeige zum Schalttafeleinbau


  • Wählbare "Dämpfungsfunktion" reduziert Schwankungen der Anzeige
  • 24V DC-Netzteil mit galvanischer Trennung

Mehr Details

DPM502 Digitale Spannungsanzeige zum Schalttafeleinbau

MU621 Messverstärkereinheit zur Feldmontage


  • Für DMS-Sensoren
  • 1 bis 4 Messkanäle

Mehr Details

MU621 Messverstärkereinheit zur Feldmontage

HCC-Easy Datenübertragung & Analyse Programm für Honigmann Spannungssensoren


  • Echtzeitstatistik während Messabnahme
  • Daten werden im ASCII Format exportiert

Mehr Details

HCC-Easy Datenübertragung & Analyse Programm für Honigmann Spannungssensoren

Spezifikationen
Sensortyp: DMS-Vollbrücke
Impedanzbereich: Mindestens 150 Ohm
Gesamtgenauigkeit: 0,1% (ein Teil des Bereichs)
Stromquelle erforderlich: 19 bis 36 VDC (24 VDC, typisch)
Optional: 9 bis 18 VDC (12 VDC, typisch)
Stromversorgung auf Sensor: 10 VDC, geregelt (± 5 VDC auf Masse bezogen)
Messbereich: 38 bis 580%
Ausgabe von TS621: 0-10 VDC (Standard)
Optionale Ausgänge: Aktuelle (Option A), 0-20/4-20 mA, Set-Bentuzer
verstärkte Spannung (Option X), 2X, 3X, 4X, 5X
gedämpfte Spannung (Option D) bei 4 Sekunden
Isolation zwischen I / O: Galvanische Trennung mit integriertem DC / DC-Wandler zwischen Eingangsleistung und Ausgangssignalen
Stromverbrauch 100 mA @ 24 VDC
Betriebstemperatur: 0 bis 60 °C
Anschlusstypen: Schraubklemmen
Abmessung: 3,1 "(H) x 1" (W) x 3,7 "(D) (80 x 25 x 95mm)
Gewicht: 100g
Befestigungsart: DIN-Schienen-Snap-In Montage (DIN-Schiene nicht im Lieferumfang)
