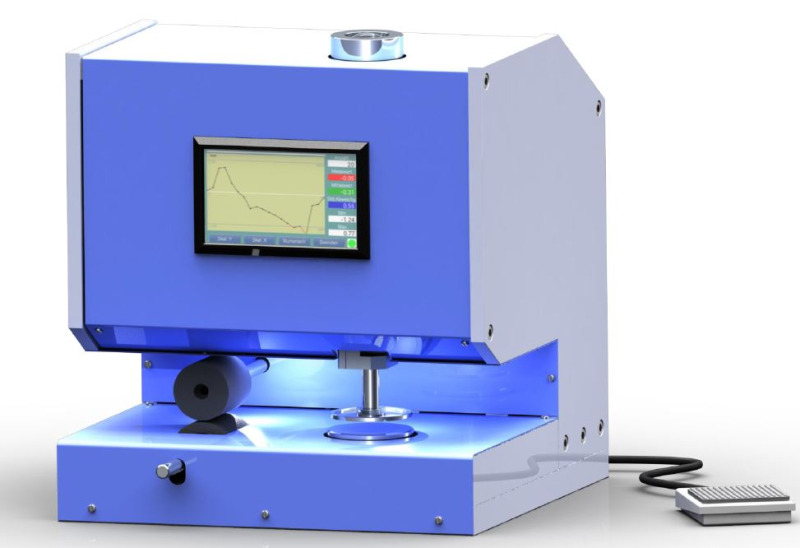

D-2020 motorisiertes, halbstationäres Dickenmessgerät


Hergestellt in DeutschlandDas D-2020 motorische Dickenmessgerät ist ein halbstationäres Dickenmessgerät, um die Materialdicke von allen nicht gewebten Materialien zu bestimmen. Zu den gängigsten Testmaterialien gehören Textilien, Vliese, Geomaterialien, Papier, Fußbodenbeläge, Leder, Folien und Gummi. Es ist aus einem stabilen und robusten Gehäuse mit Verkapselung gegen äußere Einflüsse hergestellt. Der D-2020 Dickenmesser ist Ihre Wahl, wenn Sie hohe Messgenauigkeit (bis zu 0,001 mm), einfache Handhabung, automatische Verarbeitung und objektive, reproduzierbare Ergebnisse wertschätzen.

Dank des motorisierten Tasters mit einstellbarem Messweg und automatischem, einstellbaren Materialvorschub können Sie schnell und einfach verschiedene Materialien messen. Das D-2020 Dickenmessgerät entspricht den Normen ISO, EN, DIN oder auch Ihren eigenen Testanforderungen. Spezielles Zubehör zur Einstellung der Verweilzeit ist auf Anfrage erhältlich.

Gängige Normen:
  • Für Textilien und nicht gewebte Textilien, entsprechend den DIN EN ISO 5084 Normen (Messoberfläche 20 cm²/Druck 0.1 kPa und 1 kPa).
  • Für Fleece entsprechend der DIN EN ISO 9073-2 (Messoberfläche 25 cm²/Druck 0.1 kPa und 0.5 kPa).
  • Für Geomaterialien entsprechend der DIN EN ISO 964-1 (Messoberfläche 25 cm²/Druck 2 kPa und 20 kPa, nicht 200 kPa).
Der Messbereich des D-2020 liegt standardmäßig bei 0 – 10 mm. Optional sind auch Messbereiche von 0 – 25 mm erhältlich. Selbstverständlich können die Messewerte mittels der RS-232 Schnittstelle und eines USB-Anschlusses für eine weitere Datenverarbeitung übertragen werden.

.

Merkmale
  • Grafische Anzeige mit Touchscreen für Messwerte und Statistiken
  • 2 wählbare Modi:
    "AUTO" - Ausführung einer Reihe von Messungen
    "MAN" - Ausführung einer einzigen Messung
  • Serienmessungen ersparen Zeit durch ideale Anpassung an die Prüfaufgabe
  • Schnittstelle:
    USB zur Datenübertragung
    RS 232 für Drucker
  • Touchscreen-Schnittstelle
  • Automatischer, einstellbarer Materialvorschub bei Messreihen (Weg: 10 - 100 mm, Geschwindigkeit: schnell oder langsam)
  • Statistische Analyse der Messreihe (Anzahl der Messwerte, Mittelwert, Standardabweichung)
  • Motorbetriebener Taster und einstellbarer Messweg
  • Optional mit Pedal erhältlich
  • Aktuelle und gleichzeitige Anzeige des Messwertes, des Messzyklus, des Mittelwerts und der Standardabweichung
  • Auflösung 0,01 mm (Standard) oder 0,001 mm (optional, aber standard bei den Modellen D-2020-P & D-2020-F)
  • Zusätzliche Gewichte auf Anfrage erhältlich

Verfügbare Modelle
Modelle Norm Anwendung Fühler Ø Fühler
Fläche cm²
Druck
D-2020-T DIN EN ISO 5084 Textilien und nicht gewebte Textilien 50.42 20 0.1 kPa und 1 kPa
D-2020-V DIN EN ISO 9073-2 Normale Vliese 56.42 25 0.5 kPa
D-2020-G DIN EN ISO 964-1 Geotextilien 56.42 25 2 kPa
D-2020-G1 DIN EN ISO 964-1 Geotextilien 56.42 25 2 kPa, 20 kPa und 200 kPa
D-2020-NW DIN EN ISO 53855 textile Flächengebilde 56.42
35.68
25
10
0.5 kPa, 1 kPa
5 kPa
D-2020-P* DIN EN ISO 53105 Papier 16 2 100 kPa
D-2020-HY* DIN EN ISO 54540 Hygienepapier 56.42 25 2 kPa
D-2020-L1 DIN EN ISO 53326 (nicht mehr aktuell) Leder 10 0.785 50 kPa
D-2020-L2 DIN EN ISO 2589 Leder 10 0.785 49.1 kPa
D-2020-Gi* Gummi 36.68 10 5 kPa
D-2020-CF ISO 2286-3 Mit Kautschuk oder Kunststoff beschichtete Textilien 12 1.13 2 kPa, 10 kPa und 24 kPa
D-2020-CF1 ISO 2286-3 Mit Kautschuk oder Kunststoff beschichtete Textilien 12 1.13 2 kPa, 5 kPa, 10 kPa und 24 kPa
  Fühler Kalotte
D-2020-F* DIN 53370 Folien R 30 mm   0.5 N
* Sondermodell: Kombination von zwei Geräten, geeignet für Textil, Non-wovens und Vliese. ** Model D-2020-P, D-2020-HY, D-2020-Gi und D-2020-F aben bereits standard eine Auflösung von 0,001mm.
Individuelle Konfigurationen gemäß Ihrer Vorgaben sind auf Anfrage möglich.

Vergleichstabelle Modellreihe (D-2020)
  D-2020 D-2010 D-2005 D-2000
Touchscreen mit Menüführung in deutsch oder englisch - -
Siebensegmentanzeige - -
Displaybeleuchtung - -
Statistikanzeige - -
Automatische Nullpunktkontrolle - -
Vorwahl der Messzyklen - -
Vorwahl des Messbereichs optional -
Einstellbare Verweilzeit optional -
Motorische Tasterbewegung -
Anschluss für Fußtaster; -
Tasterbewegung von Hand über Bedienhebel - - -
Automatischer Materialvorschub,einstellbar - - -
Digitale Schnittstelle
Erhältliche Skalierung 0,001 mm, 0,01 mm
Mögliche Messbereiche 0 – 10 mm, 0 – 25 mm, 0 – 50 mm
Länge × Breite × Höhe
(in mm bei Messbereich 0 – 10 mm)
300 * 300 * 320 300 * 200 * 300 300 * 210 * 300 300 * 240 * 300
Gewicht
(in kg, bei Messbereich 0 – 10 mm)
31,5 24,0 23,0 22,5

Spezifikationen
Messbereich:0 - 10 mm, 25 mm oder 50 mm optional
Resolution:0,001 mm
Genauigkeit:±0,002 mm
Bügeltiefe:160 mm
Messsystem:Kapazitiv (Sylvac)
Display:Grafik-Display mit Touchscreen
Maßeinheit:Millimeter oder Zoll (umschaltbar)
Hub in mm:Level 1 = 2.0, Stufe 2 = 3.5, Stufe 3 = 5,0, Stufe 4 = 6,5 und Stufe 5 = 10,5 mm (voller Messbereich)
Vorschub:10, 20, 25, 40, 50, 60, 80 und 100 mm
Verweilzeit:1 - 60 Sekunden
Anzahl der MesskanäleBis zu 50 pro Messreihe
Prüffläche und Flächendruck:Nach internationalen Normen DIN, EN und ISO
AusgangssignalRS 232 für Drucker und USB für PC
Betriebstemperatur:10 - 45 °C
Luftfeuchtigkeit:max. 85 % rel. Feuchte
Abmessung:300 x 300 x 320 mm (LxBxH)
Gewicht, netto (brutto):35 kg (38 kg)

Bestellen
Produkte

Produkt
Preis
Anzahl
D-2020-T - Material Thickness Gauge for Textiles
€ 6.595,00
D-2020-V - Material Thickness Gauge for Standard Fleece
€ 6.575,00
D-2020-P - ecision Material Thickness Gauge for Paper (0.001mm)
€ 6.845,00
D-2020-G - Precision Material Thickness Gauge for Geotextiles
€ 6.595,00
D-2020-NW - Material Thickness Gauge for Non-woven Textiles
€ 6.725,00
D-2020-Hy - Precision Material Thickness Gauge for Hygienic Paper
€ 6.595,00
D-2020-L - Leather thickness meter - DIN EN ISO 53326
€ 6.795,00
D-2020-Gi - Precision Material Thickness Gauge for Rubber
€ 6.575,00
D-2020-F - Material Thickness Meter for Foils (0.001 mm)
€ 6.795,00

Zubehör

Produkt
Preis
Anzahl
Code R - Higher resolution 0.001 instead of 0.01 mm
€ 245,00
Code E - Extended measuring range 0 - 25 mm
€ 295,00
Code S - Software & Cable
€ 139,00
DKD-Cal - Calibration report done by a DKD approved laboratory for new instrument
€ 150,00
Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
Produktstatus: Verfügbar , Vorbestellung 1-2 Wochen , Lieferzeit variiert, bitte kontaktieren Sie uns
