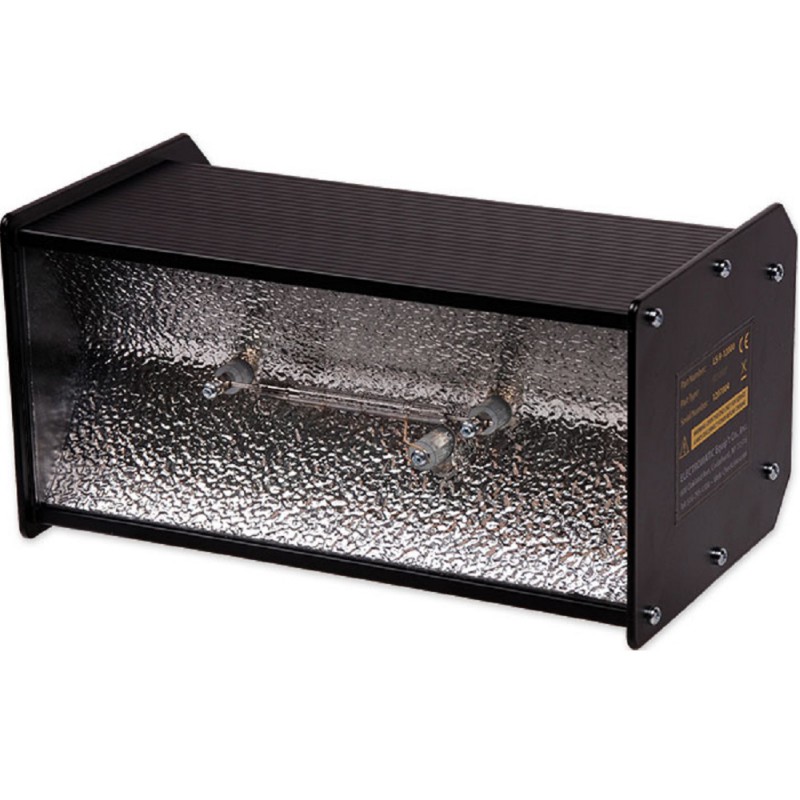

Das LS-9-12000 lineare Stroboskop wurde für den stationären Gebrauch bzw. Festeinsatz auf allen Maschinen entwickelt, die ein Stroboskop zur visuellen Kontrolle verwenden. Hierzu gehören beispielsweise Aufrollvorrichtungen, Schneidemaschinen und ähnliche Prozessausrüstungen für Labeldruck und Prozessverfahren, einschließlich Vibrationsanalysen, Stabilisatoren, metallproduzierende Ausrüstung und vieles mehr.
Die Blitzrate des LS-9-12000 kann extern mithilfe eines Sensors oder Steuergeräts oder dem folgenden optionalen Zubehör ausgelöst werden: der LS-FCM Blitz-Steuereinheit oder der LS-SCU Fernbedienung. Weitere Informationen finden Sie auf der entsprechenden Produktseite.
Der LS-9-12000 produziert dank der Xenonröhre aus Quartzglas ein extrem helles, scharfes Bild mit sehr kurzer Blitzdauer (weniger als 10µs), wodurch eine detaillierte Kontrolle von sich schnell bewegenden Objekten möglich wird. Wenn die Blitzrate während der Beobachtung mit der „Wiederholungsrate“ der Bahnenware synchronisiert wird, erscheint das Material wie eingefroren und wird eine normale Inspektion ermöglicht.
Dank der Helligkeit, Schärfe und gleichmäßigen Lichtverteilung des LS-9-12000 ist dieses Stroboskop eine exzellente Wahl für stationäre Stroboskop-Anwendungen, vor allem für schmale Bahnenanwendungen von minimal 600 mm Breite. Des Weiteren können in einer speziellen Vorrichtung weitere Stroboskope installiert werden, um breitere Bahnwaren zu inspizieren.
| Blitzrate | 0 - 12500 FPM (Blitze pro Minute) |
| Stromversorgung | 18 -28 V DC / 40 Watt DIN 41525 standard Stecker mit 5 Stiften Universelle Stromeinheit erhältlich |
| Externer Trigger Eingang | 3 - 30 V / max 5 mA (spannungsfreier Optokoppler) DIN 41524 standard Stecker mit 5 Stiften Uout = Uin, max 200 mA |
| Laufzeit | > 200.000.000 Blitze (bei 6000 FPM) |
| Blitzdauer | <10 usec (Mikrosekunden) |
| Blitzhelligkeit | Einzelner Blitz 20 Megalux bei 30 cm |
| Blitzhelligkeit | 2500 Lux bei 30 cm, 6000 FPM |
| Blitzenergie | 2 Joules (2000 mJ bei 900 FPM) |
| Helligkeitseinstellung | 30-100% mithilfe des Drehknopfs auf der Rückseite |
| Beleuchtungsbereich | ca. 300 x 500 mm |
| Lichtfarbe | 6000 - 6500 K |
| Gehäusematerial | Aluminium |
| Abmessungen | 230 x 130 x 112 mm |
| Gewicht | 1400 g |
| Umgebungstemperatur | 0 - 40 °C |
| Lagertemperatur | -25 - 70 °C |
| Luftfeuchtigkeit | Max. 95%, nicht kondensierend |
| Gewindebohrungen | Gewinde 1/4 x 20 unc und 2x M5 Bohrungen auf der Unterseite des Stroboskopgehäuses |
