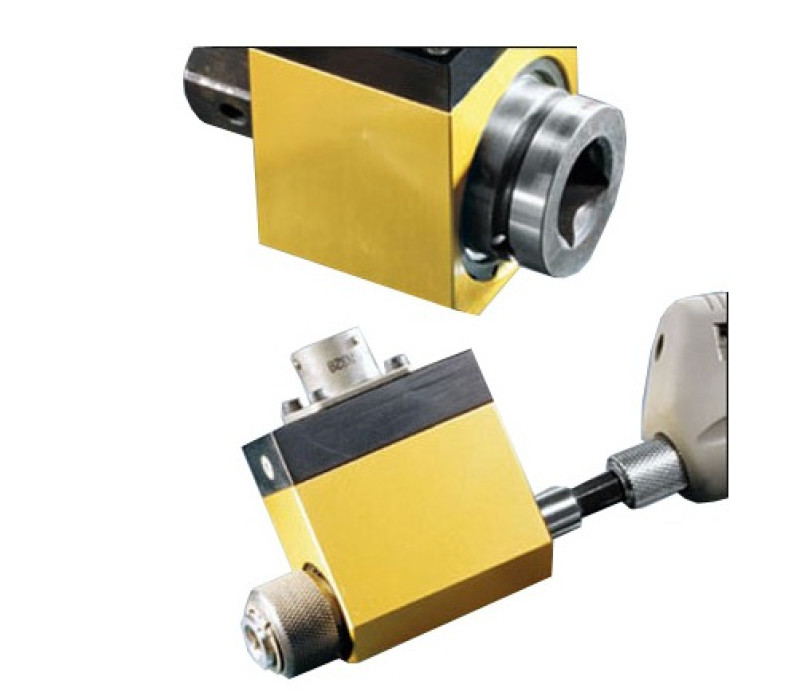

RTSX Rotierender Drehmomentsensor

Der RTSX kann mit beinahe allen manuellen Werkzeugen, Elektrowerkzeugen oder rotierenden Messtechniken verwendet werden.

Dieser rotierende Sensor verbindet das Elektrowerkzeug und das Anschlussstück und nimmt zudem das angewandte Drehmoment des Antriebs auf die Halterung auf.

Für einen Anschluss mit dem PTT & LTT ist der RTSX mit einem sofortigen, automatischen Erkennungssystem ausgestattet.

Merkmale

Bi-direktionale Funktionsweise
Genauigkeit von +/-.25% des Endausschlags
Verbindet Elektrowerkzeug und Anschlussstück und misst das angewandte Drehmoment
Verwendung mit beinahe allen manuellen Werkzeugen, Elektrowerkzeugen oder rotierenden Messtechniken

Drehmomentbereich

Modell	Bereich	Input Drive	Output Drive
RTSX10i-H	0.11 - 1.1 N-m	1/4" M/Hex	1/4" F/Hex
RTSX10i	0.11 - 1.1 N-m	1/4" F/Sq	1/4" M/Sq
RTSX50i-H	0.56 - 5.6 N-m	1/4" M/Hex	1/4" F/Hex
RTSX50i	0.56 - 5.6 N-m	1/4" F/Sq	1/4" M/Sq
RTSX100i-H	1.12 - 11.2 N-m	1/4" M/Hex	1/4" F/Hex
RTSX100i	1.12 - 11.2 N-m	1/4" F/Sq	1/4" M/Sq
RTSX200i-H	2.25 - 22.5 N-m	1/4" M/Hex	1/4" F/Hex
RTSX200i	2.25 - 22.5 N-m	3/8" F/Sq	3/8" M/Sq
RTSX50F	6.8 - 67.8 N-m	3/8" F/Sq	3/8" M/Sq
RTSX100F	13.6 - 136 N-m	1/2" F/Sq	1/2" M/Sq
RTSX400F	54.2 - 542.4 N-m	3/4" F/Sq	3/4" M/Sq
RTSX738F	100 - 1000 N-m	1" F/Sq	1" M/Sq
RTSX1500F	203.3 - 2033 N-m	1 1/2" F/Sq	1 1/2" M/Sq

Ähnliche Produkte

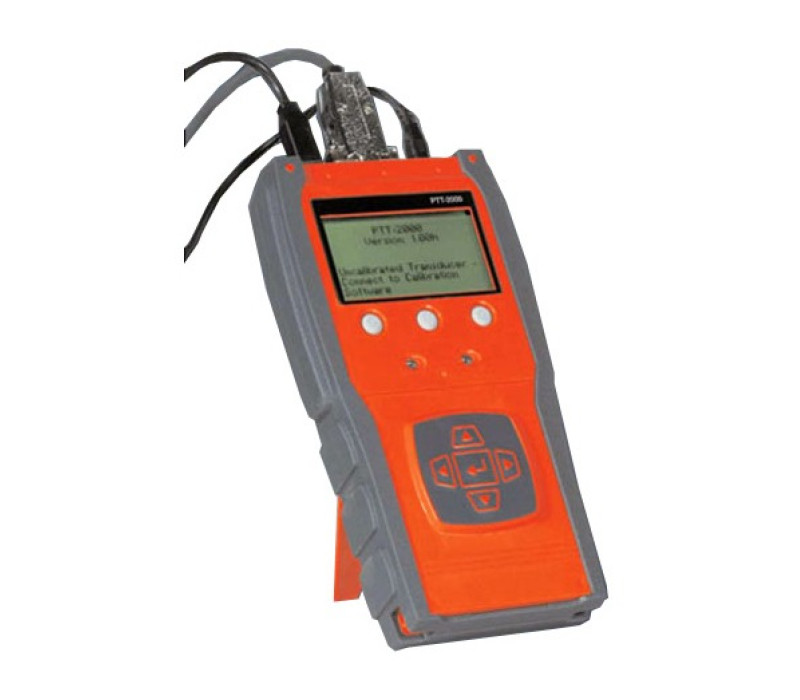

PTT Drehmoment-Analysator

System Genauigkeit + / - 0,5% vom Messwert von 20% bis 100% vom Endwert
Arbeitet mit Drehmoment- und Kraftsensoren
Echtzeit-Grafik des Drehmoments im Vergleich zur Zeit mit verbundener PC Windows-Software.

Mehr Details

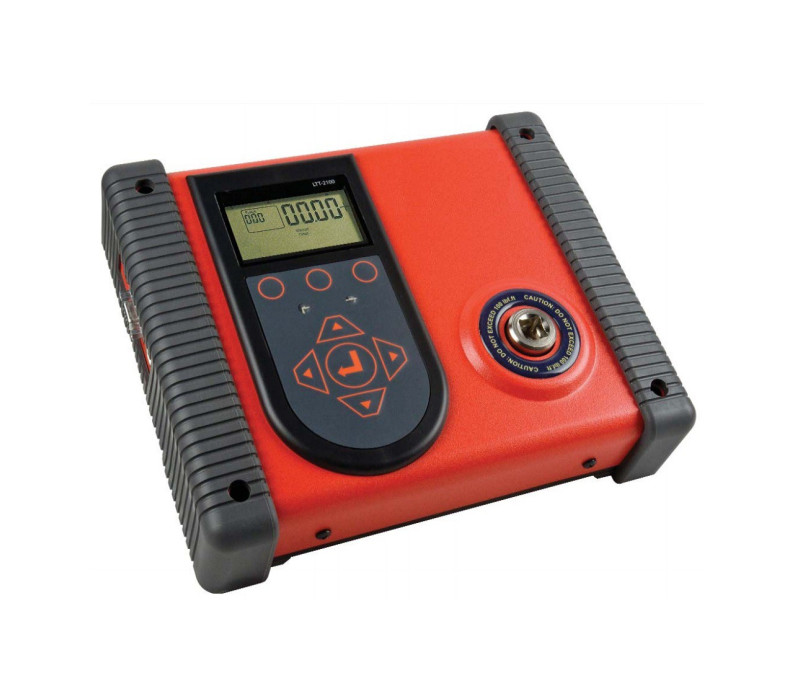

LTT Drehmoment- und Drehwinkel-Analysator mit USB-Ausgang

Bietet "EZ-Plug & Play" mit Umwandlern. Unterstützt "Arki"-Technologie, ein automatisches Sofort-Erkennungssystem des Umwandlers mit PTT
Geliefert mit NIST-Kalibrierzertifikat

Mehr Details

LTT Drehmoment- und Drehwinkel-Analysator mit USB-Ausgang

Spezifikationen

Ausgabe bei bestimmter Nennleistung	> 6 Nm bei geschätzten 2 mV/V
Austauchbarkeit	Geeignet für mv/v und Nebenschluss-(Shunt)-Kalibrierungen +0.3% FS
Nichtlinearität	+0.2% FS
Empfohlene Speisespannung	10V Gleichstrom oder Wechselstrom (Effektivwert)
Empfohlener Brückenwiderstand	350 Ohm
Temperaturbereich	5 - 50 Grad Celsius
Überlastungsschutz	125% des Messwertes
