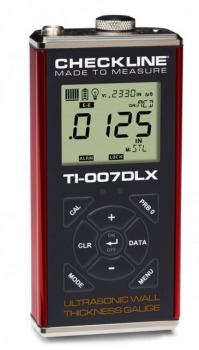

TI-007DLX Materialdickenmessgerät-Ultraschall mit Datenspeicher


Hergestellt in USAMessbereich mit Standard-Prüfkopf mit Verzögerungsspitze (T-402-5507):
0.15 – 25.40mm

Gesamtmessbereich mit Kontakt-Prüfkopf:
bis zu 915.0 mm (abhängig vom Material und Prüfkopf)

Das TI-007DLX Ultraschall-Materialdickenmessgerät verfügt über dieselben Funktionen wie das TI-007X und hat zusätzlich einen Datenspeicher für 10.000 Messwerte. Die Messwerte lassen sich in 40 Datensätzen (250 Messwerten pro Datensatz)  speichern und können mit dem mitgelieferten USB-Kabel an einen Computer übertragen werden. Eine Software ist dafür nicht nötig. Das Gerät wird vom Computer als Laufwerk erkannt, sodass die Daten bequem per Drag-n-Drop exportiert werden können. Die Daten werden in einem durch Kommas getrennten .csv Format gespeichert, wodurch eine einfache Weiterverarbeitung der Daten möglich ist.

Das TI-007DLX ist ein Ultraschall-Materialdickenmessgerät höchster Präzision und eignet sich somit insbesondere für hochauflösende Messungen auf dünnen Metallen und Kunststoffen. Dank des versiegeltem stranggepresstem Aluminiumgehäuses ist das TI-007DLX widerstandsfähig und auch unter schwierigen Anwendungsbedingungen einsetzbar.

Auf Stahl bietet das TI-007DLX einen Messbereich von 0.15 -25.4 mm "(mit Standard Prüfkopfe mit Vorlaufspitze). Im Echo-Echo (E-E) Modus entfernt das Materialstärkenmessgerät automatisch Beschichtungen, sodass nur noch die verbleibende Materialstärke gemessen wird. Bei dickeren Materialien wechselt das Gerät automatisch in den Interface-Echo Modus (I-E). Da Kunststoffe komplett andere Merkmale haben als Metall, hat der TI-007DLX den spezieller Kunststoffmodus (PLAS). Der PLAS Modus ermöglicht die Messung von sehr dünnen Kunststoffen (mit einer optional erhältlichen Vorlaufspitze aus Grafit).

Für eine optimale Auswertung der Messdaten ist dieses Materialdickenmessgerät auch mit einem Differenz-Modus (DIFF) und einem Alarmmodus mit programmierbaren Sollwerten ausgestattet. Der Differenzmodus gibt Ihnen nach Bestimmung eines Nominalwertes während der Messung die ± Differenz zwischen Nominalwert und gemessener Wandstärke aus. Im Alarmmodus werden die Höchst- und Tiefstwerte festgehalten und die vorderseitig angebrachten LEDs fangen an zu blinken, wenn die Messwerte erreicht wurden.

Eine Verwendung des TI-007DLX mit Einzelelement-Prüfköpfen ist ebenfalls möglich. Je nach Material und mit P-E Kontakt-Prüfkopf geht der Messbereich bis zu 915 mm.


Merkmale
  • 3 wechselbare Messmodi: Pulse-Echo (P-E), Interface-Echo (I-E) und Plastics (PLAS)
  • Auflösung von 0.001mm
  • Datenspeicher für 10.000 Messwerte, in 40 Stapeln zu je 250 Messwerten
  • 5 Jahre Garantie auf das Messgerät
  • NIST rückführbares Kalibrierzertifikat inbegriffen
  • Justierbare Schallgeschwindigkeit, 8 Voreinstellungen & 2 Speicherplätze für Nutzer-Schallgeschwindigkeiten
  • Einstellung bekannte Schallgeschwindigkeit oder Kalibrierung auf bekannte Materialdicke möglich
  • Einstellbarer GAIN in 5 Stufen, zur Feinjustage bei schwierigen Materialien oder Anwendungen
  • Scan Modus mit 100 Messungen pro Sekunde für die schnelle Überprüfung großer Oberflächen
  • Großes, gut lesbares LCD Display mit Hintergrundbeleuchtung
  • Messeinheiten wählbar inch oder mm
  • Einstellbare Hintergrundbeleuchtung ON/OFF/AUTO
  • Angetrieben von: 120MHz FPGA Timing & 100 Volt Spike Pulser
  • IP65 Klassifizierung, zur Verwendung in harschen Umgebungen

Lieferumfang

Das TI-007DLX Ultraschall-Materialdickenmessgerät wird in einem kompletten Set geliefert, bestehend aus:

  • TI-007DLX Materialdickenmessgerät
  • T-402-5507 1/4" 15 MHz Prüfkopf inkl. Verzögerungsspitze
  • 120ml Kopplungsgel
  • NIST rückführbares Kalibrierzertifikat
  • USB-C Datentransferkabel
  • 2 AA Batterien
  • Bedienungsanleitung

Alles geliefert in einem schaumstoffgefütterten Kunststofftragekoffer.



Vorlaufspitzen für das TI-007DLX
P/N Beschreibung Standard / Optional Abbildung
X-231-0000 1/4" x 3/8"
Für alle Metalle
(kurz)
Standard
X-241-0000 1/4" x 1/2"
Für alle Metalle
(lang)
Standard
X-633-0000 1/4" x 3/8"
Grafit-Spitze
Für dünnen Kunststoff
(kurz)
Optional

Die Grafitspitze wird im speziellen Plastikmodus verwendet um Kunststoffe zu messen.


Messgrenzen
Minimum Radius for Convex SurfacesMinimum Radius for Convex Surfaces12.7 mm
Minimum Radius for Concave Surfaces63.5 mm
Minimum HeadroomMinimum Headroom33.0 mm
Minimum Sample DiameterMinimum Sample Diameter12.7 mm

Zubehör

A-302-6002 Gummischutzhülle für TI-Serie Wanddickenmessgeräte mit kleinem Gehäuse


  • Integrierter Ständer für komfortables arbeiten auf einem Tisch oder einer Werkbank
  • Hand- und Schulterschlaufe
  • Schützt zuverlässig vor versehentlicher Beschädigung

Mehr Details

A-302-6002 Gummischutzhülle für TI-Serie Wanddickenmessgeräte mit kleinem Gehäuse 127313

Kategorie Prüfköpfe für Ultraschall-Wanddickenmessgeräte


Prüfköpfe für Wanddickenmessungen - große Auswahl. Single-Element Prüfköpfe und Dual-Element Prüfköpfe, sowie Prüfköpfe für Sonderanwendungen.

Mehr Details

Kategorie Prüfköpfe für Ultraschall-Wanddickenmessgeräte 0

CF-AN Ultraschall-Kopplungsmittel


  • Ultraschall-Kopplungsmittel für eine optimale Verbindung zwischen Sonde und Material
  • Verschiedene Größen, größere Mengen auf Anfrage verfügbar

Mehr Details

CF-AN Ultraschall-Kopplungsmittel 126455

Wiederaufladbare Li-Ion-AA-Batterien über USB auf USB-C


  • Li-Ion-Akku
  • Stabile Spannung von 1,5 V über 95 % der Laufzeit
  • Aufgeladen über das USB-zu-USB-C-Kabel

Mehr Details

Wiederaufladbare Li-Ion-AA-Batterien über USB auf USB-C 127554

Spezifikationen
Messbereich mit Standard-Prüfkopf:0.15 - 25.4 mm mit Standard-Prüfkopf mit Verzögerungsspitze auf Stahl
Maximaler Messbereich:bis zu 924 mm
(abhängig von Material, Sonde und Art des Prüfkopfs)
Auflösung:Umschaltbar 0.001 mm oder 0.01 mm
Verstärkung:Automatische zeitabhängige Verstärkung (TDG) mit manueller Überbrückung
Schallgeschwindigkeitsbereich:305 - 18542 m/sek
Prüfkopf (Standard):1/4" Durchmesser, 15 MHz Prüfkopf mit Verzögerungsspitze und Kabel (Art. T402-5507)
Prüfkopf (Optional): Diverse Einzelelement-Prüfköpfe mit Verzögerungsspitze oder Kontaktprüfköpfe (5 - 20 MHz)
Kabel:1.2m mit Microdot / Lemo 00 Stecker
Display:Multifunktions LCD Display mit 7 Segmenten und Hintergrundbeleuchtung
Hintergrundbeleuchtung Display:Beleuchtung wählbar ON/OFF/AUTO und einstellbare Beleuchtungsintensität (Lo, Med, Hi)
Displayaktualisierungsrate: 10 Hz (10 Aktualisierungen/Sekunde)
Datenspeicher:10.000 Messwerte, in 40 Stapeln zu je 40 Messwerten
Datenausgang:USB (Kabel inbegriffen)
Betriebstemperatur:-30 - 75°C
Batterietyp:2x AA 1.5V Alkali, 1.2V NiCad oder 1.5 Lithium AA-Zellen (wiederaufladbare Batterien können verwendet werden)
Batterielaufzeit: Typischerweise 35 Stunden mit Alkali-Batterien und 18 Stunden mit NiCad.
Gewicht: 308 Gramm
Abmessungen:64 x 131 x 32 mm
Gehäuse:Stranggepresstes Aluminiumgehäuse mit vernickelten Aluminium Endkappen (mit Dichtung versiegelt)
Schutzklasse Gehäuse:IP65
Zertifizierungen:NIST rückführbar und MIL-STD-45662A
Tastatur:Versiegeltes Membran-Keypad
Puls-Wiederhol-Frequenz: 200 Hz (200 Pulse/Sekunde)
Garantie:Messgerät: 5 Jahre
Prüfkopf: 90 Tage
