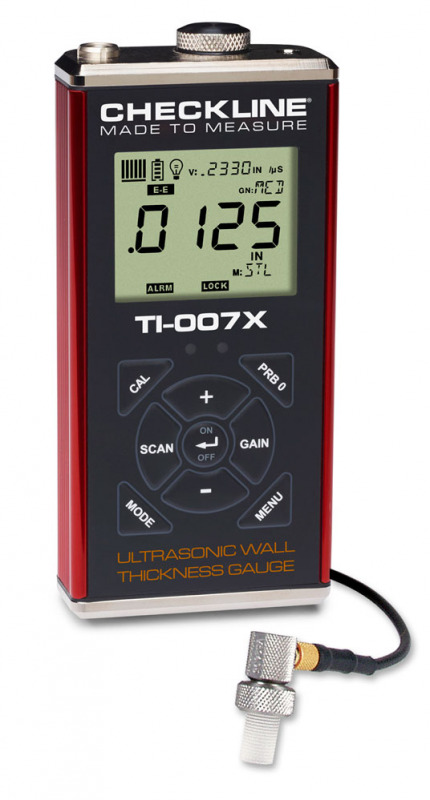

TI-007X Präzisions Ultraschall Wanddickenmessgerät


Hergestellt in USAMessbereich mit Standard-Prüfkopf mit Verzögerungsspitze:
0.150 – 25.40mm

Gesamtmessbereich mit Kontakt-Prüfkopf:
bis zu 915.0 mm (abhängig vom Material und Prüfkopf)

Das TI-007X ist ein Präzisions-Ultraschall-Wanddickenmessgerät und wurde entworfen für hochauflösende Messungen auf dünnen Metallen und Kunststoffen. Die Technik wird in einem stranggepressten Aluminiumgehäuse beherbergt, welches versiegelt wurde, um auch den rausten Umgebungs- und Produktionsbedingungen standzuhalten.

Der Messbereich des TI-007X Wanddickenmessgerätes liegt bei 0.15 – 25.4mm in Stahl. Bei Verwendung eines Einzelelement-Prüfkopfes mit Verzögerungsspitze können dünne Materialien gemessen werden, das Messgerät entfernt automatisch jegliche Beschichtungen im Echo-Echo Modus (E-E) und wechselt automatisch in den Interface-Echo Modus (I-E) wenn dickere Materialien gemessen werden. Für die Messungen von Kunststoffen wählt der Nutzer den Kunststoffmodus (PLAS) und benötigt weiterhin eine Grafit-Verzögerungsspitze (Art. X-633-0000).

Als weitere Messmodi verfügt das TI-007X über einen Differenz-Modus (DIFF), beidem der Nutzer einen Nominalwert festlegt und das Gerät die ± Differenz zwischen Nominalwert und gemessener Wandstärke ausgibt. Im Alarmmodus legt der Nutzer Höchst- und Tiefstwerte fest und die LEDS auf der Vorderseite werden getriggert, wenn die Messwerte außerhalb des Toleranzbereiches liegen.

Das TI-007 kann weiterhin auch mit Einzelelement-Kontaktprüfköpfen verwendet werden, was den Messbereich auf bis zu 923mm erweitert (abhängig vom Material und Prüfkopf). Obwohl das TI-007X nicht über einen internen Datenspeicher verfügt, können einzelne Messwerte mittels des USB Ports an einen PC oder einen anderen geeigneten Datensammler gesendet werden. Sofern ein Datenspeicher benötigt wird, gibt es alternativ das TI-007DLX.


Merkmale
  • Lieferung inklusive NIST rückführbarem Kalibrierzertifikat
  • 5 Jahre Garantie auf das Messgerät
  • Wählbare Messmodi: Pulse-Echo (P-E), Interface-Echo (I-E) und Plastics (PLAS)
  • Justierbare Schallgeschwindigkeit, 8 Voreinstellungen & 2 Speicherplätze für Nutzer-Schallgeschwindigkeiten
  • Kalibrierung auf Muster mit bekannter Materialstärke möglich, das Gerät errechnet automatisch die korrekte Schallgeschwindigkeit.
  • Einstellbarer GAIN in 5 Stufen, zur Feinjustage bei schwierigen Materialien oder Anwendungen
  • Scan Modus, 100 Messungen/Sekunde. Ziehen Sie den Prüfkopf über eine große Oberfläche, der kleinste Messwert während des Scans wird ausgegeben.
  • Großes, hintergrundbeleuchtetes LCD Display, das den letzten Messwert speichert
  • Auflösung von 0.001mm
  • Einstellbare Messeinheiten inch oder mm
  • IP65 Schutzklassifizierung zum Schutz selbst in rausten Umgebungen
  • Einstellbare Hintergrundbeleuchtung ON/OFF/AUTO
  • Übertragung von einzelnen Messwerten an einen Computer/Datensammler ohne Software
  • Angetrieben von: 120MHz FPGA Timing & 100 Volt Spike Pulser

Lieferumfang

Das TI-007X Wandstärkenmessgerät wird in einem kompletten Set geliefert, bestehend aus:

  • TI-007X Wanddickenmessgerät
  • T-402-5507 1/4" 15 MHz Prüfkopf inkl. Verzögerungsspitze
  • 120ml Kopplungsgel
  • NIST rückführbares Kalibrierzertifikat
  • USB-C Datentransferkabel
  • 2 AA Batterien
  • Bedienungsanleitung

Alles geliefert in einem schaumstoffgefütterten Kunststofftragekoffer.



Vorlaufspitzen für das TI-007X
P/N Beschreibung Standard / Optional Abbildung
X-231-0000 1/4" x 3/8"
Für alle Metalle
(kurz)
Standard
X-241-0000 1/4" x 1/2"
Für alle Metalle
(lang)
Standard
X-633-0000 1/4" x 3/8"
Grafit-Spitze
Für dünnen Kunststoff
(kurz)
Optional

Die Grafitspitze wird im speziellen Plastikmodus verwendet um Kunststoffe zu messen.


Messgrenzen
Kleinster konvexer Krümmungsradius Kleinster konvexer Krümmungsradius 12.7 mm
Kleinster konkaver Krümmungsradius 63.5 mm
Kleinster konkaver Krümmungsradius Minimale Bauhöhe 33.0 mm
Minimaler Durchmesser Messfläche Minimaler Durchmesser Messfläche 12.7 mm

Zubehör

A-302-6002 Gummischutzhülle für TI-Serie Wanddickenmessgeräte mit kleinem Gehäuse


  • Integrierter Ständer für komfortables arbeiten auf einem Tisch oder einer Werkbank
  • Hand- und Schulterschlaufe
  • Schützt zuverlässig vor versehentlicher Beschädigung

Mehr Details

A-302-6002 Gummischutzhülle für TI-Serie Wanddickenmessgeräte mit kleinem Gehäuse 127313

Kategorie Prüfköpfe für Ultraschall-Wanddickenmessgeräte


Prüfköpfe für Wanddickenmessungen - große Auswahl. Single-Element Prüfköpfe und Dual-Element Prüfköpfe, sowie Prüfköpfe für Sonderanwendungen.

Mehr Details

Kategorie Prüfköpfe für Ultraschall-Wanddickenmessgeräte 1151

CF-AN Ultraschall-Kopplungsmittel


  • Ultraschall-Kopplungsmittel für eine optimale Verbindung zwischen Sonde und Material
  • Verschiedene Größen, größere Mengen auf Anfrage verfügbar

Mehr Details

CF-AN Ultraschall-Kopplungsmittel 126455

TI-SB Referenzblock für Ultraschall-Wanddickenmessgerät aus Stahl


  • Prüfblock aus Stahl zur einfachen Überprüfung Ihres Ultraschall-Wanddickenmessgeräts
  • 2 verschiedene Größen erhältlich.

Mehr Details

TI-SB Referenzblock für Ultraschall-Wanddickenmessgerät aus Stahl 126277

TI-SB Kalibrierblock mit NIST Zertifikat


  • Prüfblock zum Kalibrieren von Ultraschall-Wanddickenmessgeräten
  • Inklusive NIST Kalibrierungszertifikat und Testdaten
  • 3 verschiedene Größen erhältlich

Mehr Details

TI-SB Kalibrierblock mit NIST Zertifikat 125793

Spezifikationen
Maximaler Messbereich:
(auf Stahl)
0.15 - 924 mm
(abhängig von Material, Prüfkopf und Art des Prüfkopfs)
Messbereich mit Standard-Prüfkopf: 0.15 - 25.4 mm mit Standard-Prüfkopf mit Verzögerungsspitze auf Stahl
Auflösung: Umschaltbar 0.001 mm oder 0.01 mm
Verstärkung: Automatische zeitabhängige Verstärkung (TDG) mit manueller Überbrückung
Schallgeschwindigkeitsbereich: 305 - 18542 m/sek
Prüfkopf (Standard): 1/4" Durchmesser, 15 MHz Prüfkopf mit Verzögerungsspitze und Kabel (Art. T402-5507)
Prüfkopf (Optional): Diverse Einzelelement-Prüfköpfe mit Verzögerungsspitze oder Kontaktprüfköpfe (5 - 20 MHz)
Kabel: 1.2m mit Microdot / Lemo 00 Stecker
Display: Multifunktions LCD Display mit 7 Segmenten und Hintergrundbeleuchtung
Hintergrundbeleuchtung Display: Beleuchtung wählbar ON/OFF/AUTO und einstellbare Beleuchtungsintensität (Lo, Med, Hi)
Displayaktualisierungsrate: 10 Hz (10 Aktualisierungen/Sekunde)
Datenausgang: Ausgabe einzelner Messwerte über USB (kein interner Speicher). Entsprechendes Modell mit Datenspeicher ist das TI-007DLX.
Betriebstemperatur: -30 - 75°C
Batterietyp: 2x AA 1.5V Alkali, 1.2V NiCad oder 1.5 Lithium AA-Zellen (wiederaufladbare Batterien können verwendet werden)
Batterielaufzeit: Typischerweise 35 Stunden mit Alkali-Batterien und 18 Stunden mit NiCad.
Gewicht: 308 Gramm
Abmessungen: 64 x 131 x 32 mm
Gehäuse: Stranggepresstes Aluminiumgehäuse mit vernickelten Aluminium Endkappen (mit Dichtung versiegelt)
Schutzklasse Gehäuse: IP65
Zertifizierungen: NIST rückführbar und MIL-STD-45662A
Tastatur: Versiegeltes Membran-Keypad
Puls-Wiederhol-Frequenz: 200 Hz (200 Pulse/Sekunde)
Garantie: Messgerät: 5 Jahre
Prüfkopf: 90 Tage

Bestellen
Produkt

Produkt
Preis
Anzahl
TI-007X Präzisions Ultraschall-Wanddickenmessgerät
€ 1.732,00

Zubehör

Produkt
Preis
Anzahl
A-302-6002 - Gummischutzhülle für TI-Serie klein
€ 85,00
Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
Produktstatus: Verfügbar , Vorbestellung 1-2 Wochen , Lieferzeit variiert, bitte kontaktieren Sie uns
