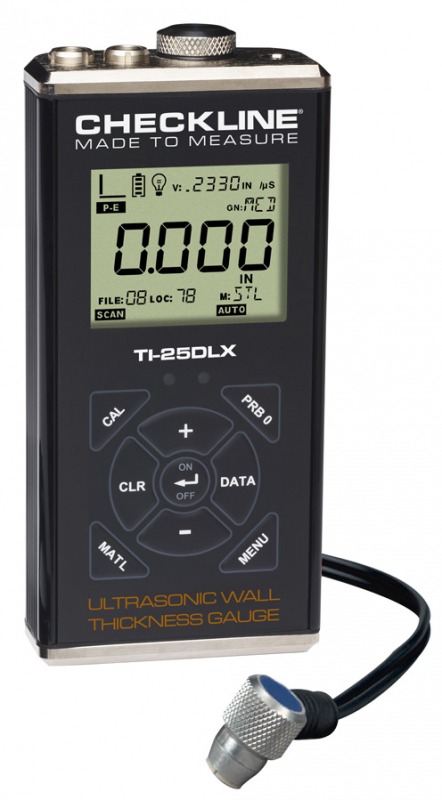

TI-25DLX Ultraschall-Wanddickenmessgerät mit Datenspeicher & USB Ausgang


Hergestellt in USAGesamtmessbereich (abhängig vom Material und Prüfkopf):
0.63 - 914.4 mm

Messbereich auf Stahl (mit Standard-Prüfkopf T-102-3300):
0.63 - 150.0 mm

Das TI-25DLX bestimmt akkurat die Wandstärke und das Ausmaß von Korrosion auf allen Metallen, Keramik, Glas und den meisten unelastischen Kunststoffen von nur einer Seite aus. Abhängig vom Material und verwendeten Prüfkopf sind Messbereiche bis 915 mm möglich.

Das TI-25DLX vereint die Vorzüge des TI-25MX mit einem eingebauten Datenspeicher für 10.000 Messwerte mit 250 Messungen pro Stapel, bei bis zu 40 separaten Stapeln und einer USB Datenschnittstelle. Die Messwerte können im .csv Format in ein beliebiges Programm übertragen werden oder in der kostenlosen Datacomm Datensoftware angeschaut werden.

Das TI-25DLX erlaubt nicht nur die Auswahl aus 8 voreingestellten Standardmaterialien und die Speicherung von zwei benutzerdefinierten Schallgeschwindigkeiten, sondern auch eine individuelle Anpassung der Schallgeschwindigkeit durch den Bediener. Sollte die benötigte Schallgeschwindigkeit noch nicht bekannt sein, nutzen Sie einfach die integrierte Kalibrierfunktion. Anhand eines Musters mit bekannter Materialstärke errechnet das Wanddickenmessgerät automatisch die korrekte Schallgeschwindigkeit. Für verbesserte Linearität zwischen Höchst- und Tiefstwerten und höchste Genauigkeit besteht ebenfalls die Möglichkeit einer 2-Punkt Kalibrierung. Die Kalibrierungen und Voreinstellungen lassen sich sperren, sodass versehentliche Änderungen durch einen unerfahrenen Anwender ausgeschlossen sind.

Die voreingestellten Materialien sind:

  • Stahl 4340
  • Edelstahl 303
  • Aluminium 2024
  • Gusseisen
  • Plexiglas
  • PVC
  • Polystyrol
  • Polyurethan
  • Benutzerdefiniert 1
  • Benutzerdefiniert 2



Das TI-25DLX kann Einzelmessungen oder auch Scans ganzer Oberflächen ausführen. Im Oberflächenscan-Modus wird der Prüfkopf über eine große Messfläche geführt, das Gerät gibt im Anschluss die minimal ermittelte Wandstärke dieser Fläche aus.

Der Prüfkopf des TI-25DLX Wanddickenmessgerät ist wasserdicht und kann auch unter Wasser verwendet werden. Durch das stranggepresste Aluminiumgehäuse ist das Gerät widerstandsfähig gegen Schläge und eine IP65 Versiegelung schützt vor weiteren Umwelteinflüssen. Wie alle Wanddickenmessgeräte der TI Serie erhalten Sie auch auf das TI-25DLX eine 5 jährige Garantie auf das Messgerät.


Merkmale
  • Eingebauter Datenspeicher für 10.000 Messwerte speicherbar in 40 Stapeln mit 250 Werten pro Stapel
  • USB Datenschnittstelle
  • Messbereich:
    0.63 - 150 mm (mit Standard-Prüfkopf auf Stahl)
    0.63 - 914 mm(abhängig vom Prüfkopf und Material)
  • Auflösung: 0.01 mm
  • Wahl aus 8 voreingestellten Materialien und 2 benutzerdefinierten Schallgeschwindigkeiten
  • 2-Punkt Kalibrierung auf Muster bekannter Dicke für höchste Genauigkeit und Linearität
  • Oberflächenscan mit 100 Messungen pro Sekunde
  • Wählbare Messeinheiten mm oder inch
  • Justierbarer GAIN (Verstärkung) für Feineinstellung bei schwierigen Materialien und Anwendungen
  • Nullung des Prüfkopfes automatisch oder über Nullplatte
  • Statusbalken gibt Auskunft über die Stabilität der Messung
  • Inklusive NIST rückführbarem Kalibrierzertifikat
  • IP65 klassifiziert
  • 5 Jahre Garantie

Typische Anwendungen
Typische Anwendungen

Zusatzfunktionen

Prüfkopf Durchmesser:
Geben Sie den Prüfkopfdurchmesser an für eine erhöhte Linearität.

Hochgeschwindigkeits-Oberflächenscan:
Gibt den geringsten Wert aus, der während einer Scannung mit 100 Hz erfasst wird.

Differenzmodus:
Gibt die ± Differenz von einem eingegebenen Nominalwert aus.

Alarmmodus:
Einstellbare Höchst- und Tiefstwertgrenzen. Beim Überschreiten der Grenze warnt ein optischer und akustischer Alarm.

2-Punkt Kalibrierung:
Ermittelt automatisch die korrekte Schallgeschwindigkeit anhand einer Kalibrierung auf 2 Muster mit bekannter Dicke.


Messgrenzen
Kleinster konvexer Krümmungsradius Kleinster konvexer Krümmungsradius 8.89 mm
Kleinster konkaver Krümmungsradius 76.2 mm
Kleinster konkaver Krümmungsradius Minimale Bauhöhe 25.0 mm
Minimaler Durchmesser Messfläche Minimaler Durchmesser Messfläche 3.8 mm

Lieferumfang

Das TI-25DLX wird als Komplettset geliefert. Das Set besteht aus:

  • TI-25DLX Wanddickenmessgerät
  • Ultraschall-Prüfkopf T-102-3300 1/4", 7.5 MHz Dual-Element
  • USB Datenkabel
  • Datacomm Software zum kostenlosen Download verfügbar
  • 120ml Kopplungsflüssigkeit
  • NIST rückführbarem Kalibrierzertifikat
  • 2 AA Batterien
  • Bedienungsanleitung


Zubehör

A-302-6002 Gummischutzhülle für TI-Serie Wanddickenmessgeräte mit kleinem Gehäuse


  • Integrierter Ständer für komfortables arbeiten auf einem Tisch oder einer Werkbank
  • Hand- und Schulterschlaufe
  • Schützt zuverlässig vor versehentlicher Beschädigung

Mehr Details

A-302-6002 Gummischutzhülle für TI-Serie Wanddickenmessgeräte mit kleinem Gehäuse 127313

Kategorie Prüfköpfe für Ultraschall-Wanddickenmessgeräte


Prüfköpfe für Wanddickenmessungen - große Auswahl. Single-Element Prüfköpfe und Dual-Element Prüfköpfe, sowie Prüfköpfe für Sonderanwendungen.

Mehr Details

Kategorie Prüfköpfe für Ultraschall-Wanddickenmessgeräte 1151

CF-AN Ultraschall-Kopplungsmittel


  • Ultraschall-Kopplungsmittel für eine optimale Verbindung zwischen Sonde und Material
  • Verschiedene Größen, größere Mengen auf Anfrage verfügbar

Mehr Details

CF-AN Ultraschall-Kopplungsmittel 126455

TI-SB Referenzblock für Ultraschall-Wanddickenmessgerät aus Stahl


  • Prüfblock aus Stahl zur einfachen Überprüfung Ihres Ultraschall-Wanddickenmessgeräts
  • 2 verschiedene Größen erhältlich.

Mehr Details

TI-SB Referenzblock für Ultraschall-Wanddickenmessgerät aus Stahl 126277

TI-SB Kalibrierblock mit NIST Zertifikat


  • Prüfblock zum Kalibrieren von Ultraschall-Wanddickenmessgeräten
  • Inklusive NIST Kalibrierungszertifikat und Testdaten
  • 3 verschiedene Größen erhältlich

Mehr Details

TI-SB Kalibrierblock mit NIST Zertifikat 125793

Spezifikationen
Messbereich mit Standard-Prüfkopf: 0.63 - 150 mm (mit Standard-Prüfkopf T-102-3300 auf Stahl)
Gesamtmessbereich: 0.63 - 914 mm(abhängig vom Prüfkopf und Material)
Auflösung: 0,01 mm
Messmodus: Pulse-Echo (P-E)
Schallgeschwindigkeit: Einstellbar von 305 - 18.542 m/s
Display: -Großes LCD Display mit 4.5 Stellen je 1,3 cm hoch
-einstellbare Hintergrundbeleuchtung
-Durch Unterteilung in einzelne Segmente übersichtliche Wiedergabe erweiterter Informationen
Display Aktualisierungsrate: 10 Hz
Pulsrate: 200 Hz (200 Pulse/Sek)
Gain: 40-52 dB Bereich in 3dB Schritten
Prüfkopf (standard): T-102-3300 1/4", 5 MHz Dual-Element Prüfkopf
Kontaktfläche 5/8" (17mm) aus PEEK (Polyethylethylkytone)
Prüfkopf (optional): 1 - 10 MHz, 3/16" bis 1 inch
Prüfkopf Kabel: 1,2m langes wasserdichtes Kabel mit unpolarisierten Anschlüssen
Messeinheiten: Auswählbar mm und Inch
Stromversorgung: 2x AA-Batterien (aufladbare Batterien können verwendet werden)
Batteriedauer: 45 Stunden kontinuierliche Nutzung
Temperaturgrenzen: Umgebung: -30 - 75°C
Material: -20 - 100°C
Prüfköpfe für höhere Temperaturen erhältlich
IP-Schutzklasse: IP65
Gehäuse: Stranggepresstes Aluminiumgehäuse mit Nickel beschichteten Endkappen (Dichtung versiegelt)
Abmessungen: 63,5 x 31,5 x 131,3mm (LxBxH)
Gewicht: 308 Gramm
Zertifizierungen: NIST rückführbar und MIL-STD-45662A
CE-Zertifiziert
Garantie: Gerät: 5 Jahre
Prüfkopf: 90 Tage
Datenausgang: USB-C (Plug'n'play, Daten können direkt auf PC angesehen werden und verschoben werden)
Interner Datenspeicher: 10.000 Messwerte, in 40 Datensätzen zu je 250 Werten speicherbar
Speichertyp: Sequenzielle Anordnung (Einzelspalte)
