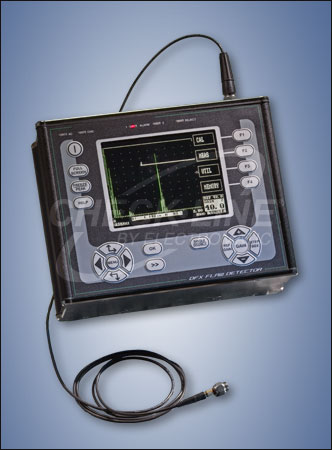

DFX6 Ultraschallprüfgerät


Das Modell DFX6 Ultraschallprüfgerät ist nicht mehr verfügbar und wurde durch das Modell DFX8 ersetzt. Bitte klicken Sie hier, um das neue Modell zu sehen.

Hergestellt in USADie Ultraschallprüfgeräte der DFX Serie sind voll ausgestattete digitale Geräte, die sowohl einfachste als auch schwierigste Anwendungen ausführen können. Ob die Anwendung tiefes Eindringen bei schwierig zu messenden Materialien oder hohe Auflösung für Präzision Raumfahrtsteile erfordert, DFX Geräte sind mit der geeigneten Ausstattung versehen. Wohin Sie auch gehen, DFX Geräte gehen mit, führen Ihre Arbeit aus, ersparen Ihnen Zeit und Kosten und führen Ihre Messungen schnell und akkurat aus.



Merkmale
  • Transflexives, farbiges TFT-Display
  • Breit- und Schmalbandverstärker
  • Rechtecksignal-Erzeuger (aktive Grenze)
  • Gepresster Aluminiumbehälter (IP65)
  • Digitale Dickenanzeige
  • DAC/TCG/AWS/DGS
  • Automatische Kalibrierung
  • PC/Video/Analog Ausgänge
  • Langlebige Batterien (Li-ion Packung)
  • Große Speicherkapazität
  • Korrektur gekrümmter Oberflächen
  • Alphanumerische Zeichen
  • Hemmfunktion
  • Hilfsfunktion

Spezifikationen
Größe 235 x 181 x 102mm
Gewicht3,4Kgs mit Li-Ion Batterie
Behältergepresstes Aluminium
DisplayTransflexives, farbiges TFT-Display. Farbbereich: 111.4 x 83.5mm, 320 x 240 pixels. A-Scan area: 255 x 200 pixels (315 x 200 erweitert) 8 Farboptionen und einstellbare Schärfe.
TemperaturLäuft bei –10 bis +55°C, hält –20 bis +70°C aus. Lagerung –40 bis +75°C
UmgebungErfüllt IP65 Bedingungen
EinheitenEnglisch (in), Metrisch (mm), oder Zeit (µs).
Sondennullung0–999.999 µs.
Geschwindigkeit615 & 625 0.0393 bis 0.3937 in/µs (1000–9999m/s). 635 & 638 0.0100 in/µs (256 bis16000 m/s).
Testbereich615 & 625 0 - 0.2in (5mm) bis zu 0 - 400in (10,000mm) bei Stahlgeschwindigkeit. Variabel in Sequenz, 0.4in oder 0.04in (10mm oder 1mm). 635 & 638 0 - 0.05in (1mm) bis zu 0 - 800in (20,000mm) bei Stahlgeschwindigkeit. Variabel in 1, 2, 5 Sequenz oder fortlaufend in 0.05in (1mm) Stufen. Auch von 1 bis 5000(µs).
TestmodiImpulsecho und Sender/Empfang
Gates615 & 625 Start & Weite einstellbar über den gesamten Bereich. Amplitude 0 -100%, 0.5% Schritte. Hör- und sichtbares Signal. Ein Gate, positiver Trigger; zwei Gates, positiver und negativer Trigger. Gate 2 besitzt weitere 0,6 Sekunden Verzögerung des Alarms.
635 & 638 Zwei vollkommen unabhängige Gates mit positivem und negativem Trigger für jedes Gate.
Gate Erweiterung635 & 638 Zur Weite von Gate 1 erweiterter Bereich.
Gate Monitor Verzögerung635 & 638 Auswählbare 0.6 Sekunden Verzögerung auf Gate 2 negativem Monitor.
Messmodi:
Signal Monitor635 & 638
TiefeTiefe und Amplitude des Signals im Gate
Echo EchoEcho-Echo Distanz, automatische Gate 2 Position.
Gate zu Gate625 Echo-Echo , Manuelle Gate 2 Position. 635 & 638 unabhängige Gates.
Trig Trigonometrische Anzeige des Strahlenweges, der Tiefe und der Oberflächendistanz. Kalkulierung der Sprungtiefe und Kompensierung kurviger Oberflächen, X-Offset für den Messfühler.
T-Min Hält Minimumdicke im Tiefenmodus
SystemlinearitätVertikal = 1% Höhe des gesamten Bildschirms (FSH) Verstärker Genauigkeit ±0.1%dB. Horizontal ±0.4% Breite des gesamten Bildschirms (FSW).
Impulsgeberspannung615 & 625 200 Volt Spitzenverstärkung, Anstiegs- und Abfallzeit < 10ns in 50ohm. 635 & 638 100V - 350V (450V 638 ) Rechtecksignalerzeuger. Impulsweite von Impulsspitze bishin 2000ns Dauer - Anstiegs- und Abfallzeit < 5ns in 50 ohms.
Impulsgeberweite615 fixiert bei 100ns. 625 30-250ns linked zum Filterband. 635 & 638 Einstellbar bei 2% nominaler Weite, Minimum 1ns Maximum 40ns.
Aktive GrenzeEinzigartige aktive Impulskontrolle für erweiterte oberflächennahe Auflösung und Signalrückmeldung. Ersetzt traditionelle Dampfkontrolle.
P.R.F.615 & 625 Auswählbar von 35 bis 1000Hz. (635 & 638 5000Hz), 5Hz Schritte.
Screen-Update Frequenz50 oder 60Hz
GleichrichtungVollwelle, positive Halbwelle, negative Halbwelle und Hochfrequenzdarstellung
Verzögerung615 & 625 0 - 400 in (10,000mm)
635 & 638 0 - 800in (20,000mm) bei Stahl Geschwindigkeit in 0.02 Schritten (0.05mm).
Verstärkung0 bis 110dB. Anpassbar in 0.5, 2, 6, 14 und 20dB Schritten
Frequenzbänder615 4Breitband 1 - 10 MHz (-6dB). 625 4 Schmalbänder eingestellt auf 1MHz, 2MHz, 5MHz, & Breitband 1.5–15MHz. 635 & 638 6 Schmalbänder eingestellt auf 0.5, 1, 2.25, 5, 10 & 15 MHz. Breitband auf 2 bis 22 MHz (-6dB) und 1 bis 35 MHz (-20dB).
Vertikale Linearität1% volle Bildschirmhöhe
Linearitätsverstärker+/- 0.1 dB.
Horizontale Linearität+/- 0.4% volle Bildschirmweite (FSW).
Absonderung615 & 625 50% unterdrückende Absonderung. LED Warnung, wenn ausgewählt. 635 & 638 80% lineare Absonderung.
DickenerfassungSpeicherung für bis zu 8000 Messungen, gespeichert in Block/Positions/Nummer Codierung oder alpha-numerischen vorprogrammierten Arbeitsblättern. Übertragbar nach Excel im Gebrauch mit der optionalen PC Software.
Speichertafel100 Speicherplätze für Kalibrierungseinstellungen
A-Scan Speicher800 Wellenformen
WellenglättungStellt einen Glättungssignalton her
AGCAutomatische Gewinnkontrolle stellt das ausgewählte Echo auf ein benutzerdefiniertes Level (10 - 90%) ein.
DACBis zu 10 Punkte können eingegeben und zum digitalen Zeichnen einer DAC Kurve verwendet werden. Abbildung von -2, -6, -10, -12, -14 dB Kurven kann für JIS, ASME und EN1714 Codes ausgewählt werden.
AWSAutomatische Defektbemessung stimmt mit AWS D1.1 Strukturschweißungscode überein
APIAutomatische Defektbemessung stimmt mit API 5UE überein.
AVG/DGSAutomatische Defektbemessung, wenn Messfühlerdaten verwendet werden. 10 Messfühler Datensets können gespeichert werden.
TCG625, 635 & 638 Zeitkorrekturgewinn. 40 dB dynamischer Bereich, 30 dB pro Mikrosekunde, bis zu 10 Punkte für die Kurvendefinition
Auto-CalBietet automatische Kalibrierung mit zwei Echos
Abbildung WellenformAufgerufene Wellenform kann in einer anderen Farbe angezeigt werden, sodass ein direkter Vergleich der Wellenformen möglich ist.
Display FreezeHält die aktuelle Welleform auf dem Bildschirm.
HöchstwertespeicherFür echodynamische Musterbestimmung.
Online HilfeInstant Benutzeranleitung bei Ausführung, zugänglich mit Direct Key
SprachenunterstützungSechs für den Benutzer auswählbare Sprachen aus: Englisch, Deutsch, Französisch, Spanisch, Niederländisch, Italienisch, Russisch, Polnisch, Tschechisch, Finnisch und Ungarisch. Weitere auf Anfrage erhältlich.
BatterieLithium Ionen Batterie Paket 14.4V, 5.0 Amperestunden. Minimal 11 Stunden Gebrauch, normalerweise 15 Stunden, Batteriestatusanzeige. Aufladezeit von 4 Stunden.
Ladegerät100 - 240 VAC, 50 - 60 Hz.
USB VerbindungFür Verbindung mit PC, Tastatur und Drucker.
AusgängeSerielles Interface, bestehend aus Video (NTSC & PAL), analogem Ausgang für Amplitude und Abstandsaktualisierung von PRF Frequenz. Transmitter sync Ausgang.
TransducerverbindungenVerfügbar mit BNC oder LEMO 1 Verbindung (Fabrikseinstellung)
Garantie2 Jahre
Zusätzliche 638 Funktionen
OberflächentriggerOberflächenschutz blockiert Oberflächenecho und verdrängt Wasserstreckenabweichung
Hochleistungsimpulsgeber450 Volt Verstärkung
