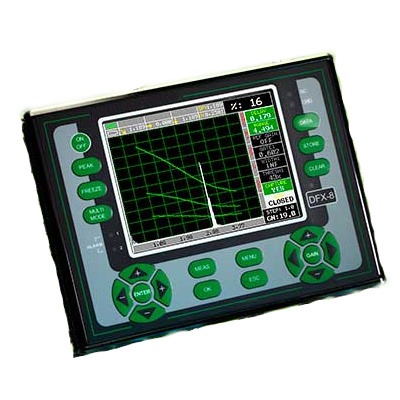

DFX8 Ultraschall-Fehlersuchgerät & Dickenmessgerät


Hergestellt in USADas neue DFX-8 ist ein Ultraschall-Prüfgerät und Dickenmessgerät in einem! Es wurde speziell für den professionellen Einsatz entwickelt und verfügt über viele Eigenschaften, die Messungen auf unbeschichteten und beschichteten Materialien ermöglichen. Zu den Messmodi gehören unter anderem ein Puls-Echo-Modus, Echo-Echo-Modus und andere nützliche Funktionen. Für Ultraschallspezialisten sind die Funktionen DAC, AWS, TCG und DGS besonders nützlich.

Alle Messergebnisse werden auf einem großen QVGA Display mit 60 Hz Aktualisierungsrate angezeigt. Anschließend können die Ergebnisse in dem internen Speicher mit einer Kapazität von 4 GB abgelegt werden. Die Messergebnisse können mithilfe des USB Ausgangs oder der SD Karte übertragen werden.

Eigenschaften Dickenmessgerät:
Das DFX-8 ist ein professionelles Dickenmessgerät mit vielen Funktionen, um eine Vielzahl von Anwendungen auszuführen. Die automatischen Messfunktionen umfassen unter anderem eine Sondennullung, Sondenerkennung und Temperaturkompensation mit hoher Geschwindigkeitsoption für bis zu 50 Messungen pro Sekunde. Um die Nutzerfreundlichkeit zu erhöhen, können akustische Alarmsignale mit Hi/Lo Grenzen und bis zu 64 benutzerspezifische Einstellungen vorgenommen werden. Die Messmodi (für Doppelelement-Sonden) sind:

  • Pulse-Echo Modus (P-E): Fehlererkennung von 0,63 mm bis 3048 cm
  • Pulse-Echo Coating Modus (PECT): (Material, Beschichtung, Fehlererkennung) auf Materialien von 0,63 mm bis 3048 cm und Beschichtungen von 0,01 bis 2,54 Millimetern
  • Pulse-Echo Temp Comp Mode (PETP): (Fehlererkennung) Automatische Temperaturkompensation; misst von 0,63 mm bis 3048 cm
  • Echo-Echo-Modus (E-E): (durch Farbe und Beschichtungen) misst von 1,27 bis 102 Millimetern, abhängig von der Beschichtung.
  • Echo-Echo Verify (E-EV): (durch Farbe und Beschichtungen) misst von 1,27 bis 25,4 Millimetern, abhängig von der Beschichtung.
  • Coating Only Mode (CT) (Schichtdicke): Misst von 0,0127 bis 2,54 Millimetern. Messbereich ist abhängig von der Schichtdicke. Option zur Ein-/Zweipunktkalibrierung für Material und Beschichtung oder einer Auswahl von reguläre Materialsorten.

Eigenschaften Fehlersuchgerät:
Das DFX-8 kann auch als ein professionelles Fehlersuchgerät verwendet werden. Die zahlreichen Funktionen umfassen:



  • TRIG: Trigonometrisches Display mit Strahlengang, Tiefe, Oberflächenabstand und korrigierte Oberflächenkrümmung. Verwendung mit Einschallwinkel-Sonden.
  • DAC: Bis zu 8 Punkten können eingegeben werden, um eine digitale DAC Kurve zu erstellen. Referenz -2, -6, -10, (-6/-12), (-6/-14), (-2/-6/-10) dB. Amplitude wird in %DAC, dB oder %FSH angezeigt.
  • AWS: Automatische Fehlgrößenbestimmung mit der AWS D1.1 Schweißnahtvorschrift.
  • AVG/DGS:
  • Automatische Fehlgrößenbestimmung mithilfe der Sondendaten. Speichert bis zu 64 benutzerspezifische Voreinstellungen.
  • TCG: Zeitkorrigierte Verstärkung. 50 dB dynamischer Bereich, 20 dB pro Mikrosekunde, bis zu 8 Punkten pro Schallgeschwindigkeit.
  • Auto-Cal: Automatische Kalibrierung mit zwei Referenzpunkten.
  • Erfassungsmodi: Zero Crossing, Flank und Peak
  • Display Freeze: Hält die aktuelle Wellenform auf dem Display fest.
  • Peak Speicher: Erfasst die Peak-Signalamplitude
  • Auto Interface Gate: Automatische Einstellung der Eingangsschnittstelle für Immersionsverfahren

Merkmale
  • Verschiedene Sonden erhältlich (Vorlauf, Stift, Kontakt, Doppelelement)
  • 2 Jahre Garantie
  • Verschiedene Messfunktionen für sowohl Dickenmessungen als Fehleranalysen
  • Batteriebetrieben
  • 4GB interner Speicher + bis zu 64 GB externer Speicher
  • 64 benutzerspezifische Voreinstellungen
  • USB, RS232, Alarm, analoge Ausgänge & Transducerverbindungen

Spezifikationen
Größe 216 x 165 x 70mm
Gewicht 2 kg einschließlich Batterien
Gehäuse Stranggepresstes Aluminiumgehäuse mit Nickel überzogenen Endstücken
Display Sonnentaugliches Blanview, QVGA TFT Farbdisplay (320 x 240 Pixel). Ablesbares Feld 115,2 x 86,4 mm. 16 Farben, verschiedene Farboptionen und einstellbare Helligkeit.
Aktualisierungsrate 60 Hz
Displaymodi Fehlersuchgerät: Full wave, +/- Rectified, oder RF
Dickenmessgerät: Digits, +/- Rectified, RF oder B-Scan
Zeitplanung Präziser 25 MHz TCXO mit Einzelaufnahme; 100 MHz; 8 Bit Ultra Low Power Digitizer
Messblenden Zwei unabhängige Blenden (Fehler) und drei Blednen (Dicke). Start & Breite für den ganzen Bereich einstellbar. Amplitude 5-95%, 1% Schritte. Positve oder negative Auslösung für jede Blende mit hör- und sichtbaren Alarmwerten.
Betriebstemperatur -10C bis 60C
Schutzklasse Erfüllt die Anforderungen der IB65 Norm
IMPULSGEBER
Typ Impulsgeber Zwei einstellbare Rechteckimpulse
P.R.F. 8 bis 2000Hz in auswählbaren Schritten (8, 16, 32, 66, 125, 250, 333, 1000, 2000 Hz)
Spannung 100-200 Volt Peak-Amplitude, Rise/Fall Zeit < 10 ns bis 50 ohm
Pulsbreite 40 bis 400 ns. Auswählbare Schrittoptionen 40, 80 oder 400 ns (spike, thin oder wide)
EMPFÄNGER
Verstärkung 0 bis 110 dB mit 0,2 dB Resolution. Manuelle und AGC Kontrolle
Dämpfung 50, 75, 100, 300, 600, & 1500 Ohm
Frequenzbreiten Breitband 1.8 - 19 MHz (-3 dB). Vier Schmalbandbreiten bei 1MHz, 2MHz, 5MHz und 10MHz
Horizontale Linearität +/- 0.4% FSW
Vertikale Linearität +/- 1% FSH
Linearität Verstärker +/- 1 dB
Amplitudenmessung 0 - 100% FSH mit 1% Resolution
Verzögerung 0 - 253,75 cm bei Stahlgeschwindigkeit
KALIBRIERUNG
Automatische Kalibrierung Longitutdinal (gerade) oder Shear (Winkel)
Sondentypen Single Contact, Dual, Delay und Angle
Maßeinheiten Englisch (in), Metrisch (mm) oder Zeit (us)
Schallgeschwindigkeit 256 - 16,000 m/s
Testbereich Minimum von 7,11 mm bis 3048 cm Maxmimum bei Stahlgeschwindigkeit. Durchgängig einstellbar.
Zero Offset (Probe Zero) 0 - 999.999 us
Tabelle mit Materialgeschwindigkeit Umfasst Schallgeschwindigkeiten für Längs- und Winkelmessungen für verschiedene Materialien

Bestellen
Produkt

Produkt
Preis
Anzahl
DFX-8 Flaw Detector Kit
€ 4.670,00
Alle genannten Preise verstehen sich ohne Mehrwertsteuer und ohne Versandkosten .
Produktstatus: Verfügbar , Vorbestellung 1-2 Wochen , Lieferzeit variiert, bitte kontaktieren Sie uns
