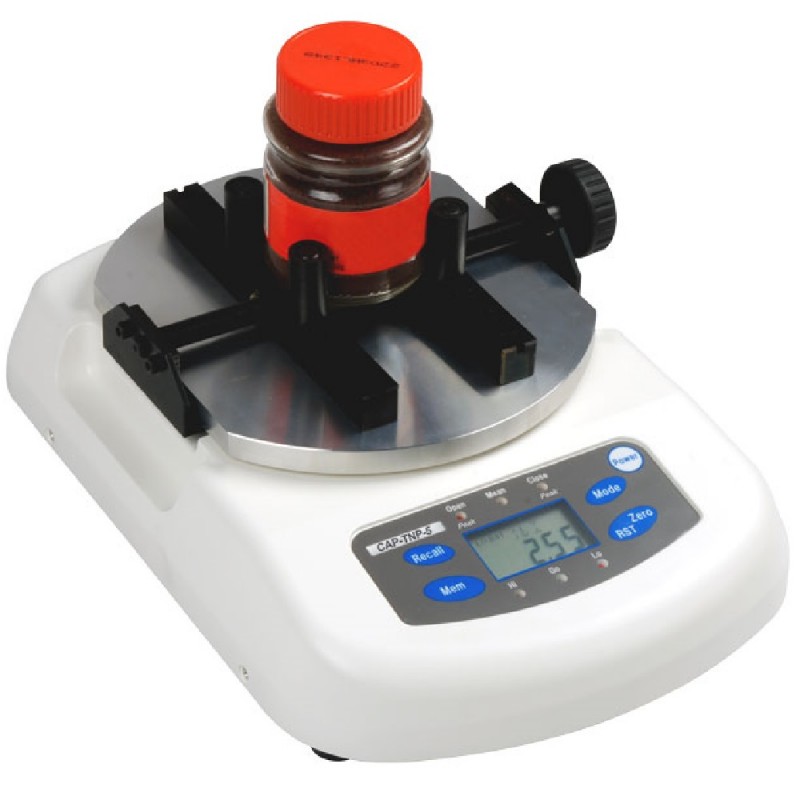

CAP-TNP Digitales Drehmomentmessgerät für Deckel und Verschlüsse


4 Messbereiche bis zu 1000 N-cm
Durchmesser der Proben bis zu 190 mm


Der neue CAP-TNP Drehmomentmesser ist ein Präzisionsinstrument, welches das Drehmoment beim Öffnen und Schließen für verschiedene Anwendungsgebiete misst und wiedergibt. Das CAP-TNP kann durch seine Funktion als Drehmomentmesser für Deckel wiederholt das Schließ- und Losbrechmoment eines Flaschendeckels bestimmen. Der Drehmomentmesser hat eine große Speicherkapazität, in der bis zu 1000 Messwerte plus Mittel-, Maximum- und Minimumwerte gespeichert werden können. Durch eine Zusatzfunktion können ein niedrigster und ein höchster Signalwert eingestellt werden, welcher es ermöglicht zuverlässige Serientests durchzuführen und somit eine hohe Produktqualität zu garantieren.

Mithilfe des USB Anschlusses können Messwerte einfach vom CAP-TNP auf den Computer übertragen werden. In Kombination mit der kostenlosen Digitorq Software können zusätzliche Auswertungen und Überprüfungen durchgeführt werden.

Der Drehmomentmesser CAP-TNP ist ein tragbares Gerät, welches von zwei internen, wiederaufladbaren Batterien oder einem AC Adapter betrieben wird. Das Messgerät ist mit einem kleinen Standfuß ausgestattet und kann dadurch in vielen Arbeitsbereichen eingesetzt werden, wie z.B. in einem Laboratorium.


Merkmale

  • ±0,5% Genauigkeit
  • Erfasst maximales Drehmoment während Öffnens und Schließens und durchschnittliches Drehmoment (gegen und im Uhrzeigersinn)
  • USB Anschluss mit kostenloser Digitorq Software
  • Öfnnungsmodus:
    Zeigt max. Drehmoment während des Öffnens
    [im Uhrzeigersinn]
  • Verschlussmodus:
    Zeigt max. Drehmoment während des Schließens
    [im Uhrzeigersinn]
  • Normal-Modus:
    Fortlaufende Drehmomentwerte in Echtzeit
  • Kleiner, kompakter Standfuß mit platzsparendem Design
  • Gibt Drehmomente in in, lb-in, LB-in, Kg-cm and N-m, N-cm an
  • Beeinhaltet NIST Kalibrierzertifikat
  • Leicht lesbares LCD-Display
  • Einfache Bedienung, kann bis zu 1000 Messungen speichern
  • Drei (3) verfügbare Modelle für kleine, mittelgroße und große Gefäße
  • Wiederaufladbare NiMH Batterien oder universeller AC Adapter

Drehmoment Bereiche

Modell Kapazität Auflösung
TNP-0.5-E 0-4,425 Lbf-in
0-0,500 Nm
0-50,00 Ncm
0-5099 gcm
0,001 Lbf-in
0,001 Nm
0,01 Ncm
1 gcm
TNP-2-E 0-2,000 Nm
0-200,0 Ncm
0-20,39 Kgcm
0-17,70 Lbin
0,001 Nm
0,1 Ncm
0,01 Kgcm
0,01 Lbin
TNP-5-E 0-5,000 Nm
0-500,0 Ncm
0-50,99 Kgcm
0-44.25 Lbin
0,001 Nm
0,1 Ncm
0,01 Kgcm
0,01 Lbin
TNP-10-E 0-10,00 Nm
0-1000 Ncm
0-102,0 Kgcm
0-88,50 Lbin
0,01 Nm
1 Ncm
0,1 Kgcm
0,1 Lbin

Typische Drehmomentwerte (N-cm)

Deckel Durchm.
in mm
Phenolisch/ Harnstoff
Deckel auf Glas
Phenolisch/ Harnstoff
Deckel auf Plastik
PP/PE Deckel
auf Glas
PP/PE Deckel
auf Kunststoff
Geschl. Drehm. Offenes Drehm. Geschl. Drehm. Offenes Drehm. Geschl. Drehm. Offenes Drehm. Geschl. Drehm. Offenes Drehm.
15 90,39 45,19 67,79 33,90 135,58 79,09 90,39 45,19
18 101,69 56,49 79,09 45,19 146,88 90,39 101,69 56,49
20 112,99 56,49 90,39 45,19 169,48 101,69 112,99 56,49
22 124,28 67,79 101,69 56,49 192,07 112,99 124,28 67,79
24 135,58 67,79 112,99 56,49 203,37 124,28 135,58 67,79
28 158,18 79,09 135,58 67,79 237,27 135,58 158,18 79,09
33 203,37 101,69 169,48 79,08 271,16 158,18 192,07 90,39
38 225,97 112,99 192,07 79,09 327,66 192,07 214,67 101,69
43 248,57 124,28 203,37 101,69 372,85 225,97 248,57 124,28
48 271,16 158,18 225,97 112,99 293,76 248,57 271,16 135,58
58 316,36 158,18 271,16 135,58 497,13 293,76 327,66 158,18
70 395,45 203,37 316,36 158,18 587,52 361,55 395,45 192,07
89 508,43 248,57 406,75 208,37 734,40 451,94 508,43 248,57
100 564,92 282,46 451,93 225,97 847,39 429,34 564,92 282,46




Abmessungen

Abmessungen  CAP-TNP


Ähnliche Produkte

DTX2 Drehmomenttester für Deckel


  • Serieller Ausgang für Verbindung mit Drucker oder PC
  • Wählbare Einheiten: N-cm, kgf-cm, lbf-in
  • Geeignet für Behälter mit einem Durchmesser von 13 - 178 mm
  • Speicher für 1000 Werte, die per PC runtergeladen werden können
  • Zwei einstellbare Modi:
    -Echt-Zeit: Um geladene Einschaltstöße anzuzeigen.
    - Höchstwertmodus: Um die Höchstwerte während des Messens festzuhalten.
  • ISO/IEC 17025 Zertifikat & Testdaten sind optional erhältlich
  • Betrieb mit interner, wiederaufladbarer Batterie oder AC Adapter
  • Betrieb gegen und im Uhrzeigersinn möglich
  • Überladungsschutz von 200% Vollausschlag
  • 2 Jahre Garantie
  • NIST Kalibrierzertifikat nachweisbar
  • Tare-Funktion
  • Öffnung und Schließung des Drehmoments wird angezeigt
  • Programmierbare high / low Sollwerte für go / no-go-Tests mit farbiger Anzeigen im Display

Mehr Details

Cic-Torque Kalibrierung Drehmomentschlüssel, Drehmomentschrauber & Drehmomentmessgeräte


  • Kurze Bearbeitungszeit
  • Einfache Kalibrierungsplanung

Mehr Details


Spezifikationen

Sicherung Überbelastung
150%
Messbereich Durchmesser (min bis max)
10 - 190 mm (min bis max)
Überbelastung
Anzeige von "OVR" im Untermenü des LCD, blinkendes LED
Hauptdisplay
4-stelliges LCD Display Zeichenhöhe: 12mm
Untermenü
3-stelliges LCD Display, Zeichenhöhe: 7mm
Angezeigte Werte
Min., Max LED Indikatoren
Genauigkeit
± 0,5% Vollausschlag
Öffungs-Modus
Zeigt max. Wert beim Öffnen, Min. Drehmoment entgegen des Uhrzeigersinns
Schließ-Modus
Zeigt max. Wert beim Schließen. Max Drehmoment im Uhrzeigersinn
Durchschnitts-Modus
Echtzeit Display. Zeigt max. Drehmoment in Echtzeit
Display Aktualisierung
1, 2, 4 oder 8 Updates/Sekunde, benutzerdefiniert
Messfrequenz
1000 Mal/Sek
Datenspeicher
1000 Messwerte (max)
Statistische Funktionen
Mittelwert, Maximalwert und Minimalwert
Datenausgang
USB 1.1
PC Software
Digitorque Software
Stromversorgung
Eingebaute NiMH Batterie oder AC Adapter (AC100 - 240V)
Abmessungen
320 x 227 x 126mm (L x W x H)
Betriebstemperatur:
0 - 40°C
Gewicht
8 kg
CAP-TNP-10: 12.5 kg
Akkulaufzeit
8 Stunden nach komplettem Aufladen
Batterie Aufladezeit
Max. 16 Stunden
Garantie:
2 Jahre

Downloads


Lieferumfang

Der CAP-TNP wird geliefert mit:
- Vier Befestigungsklammern (30 mm),
- AC Adapter,
- Kalibrierungszertifikat,
- USB Kabel mit CD-Software,
- Gebrauchsanweisung

Bestellen

Produkte


Produktname
Preis
Anzahl
CAP-TNP-0.5-E - CAP-TNP 0.5Nm Capacity
€ 1.357,00

CAP-TNP-2-E - CAP-TNP 2Nm Capacity
€ 1.357,00

CAP-TNP-5-E - CAP-TNP 5Nm Capacity
€ 1.357,00

CAP-TNP-10-E - CAP-TNP 10Nm Capacity
€ 1.357,00



Zubehör


Produktname
Preis
Anzahl
TNP-TP30 - Set of 4 standard replacement pegs, 30mm height
€ 144,00

TNP-TP50 - Set of 4 extended pegs, 50mm height
€ 213,00
