MiniTest FH

MiniTest FH mit Standardsonde FH 4 im Ständer zum Messen der Dicke einer Glasflasche

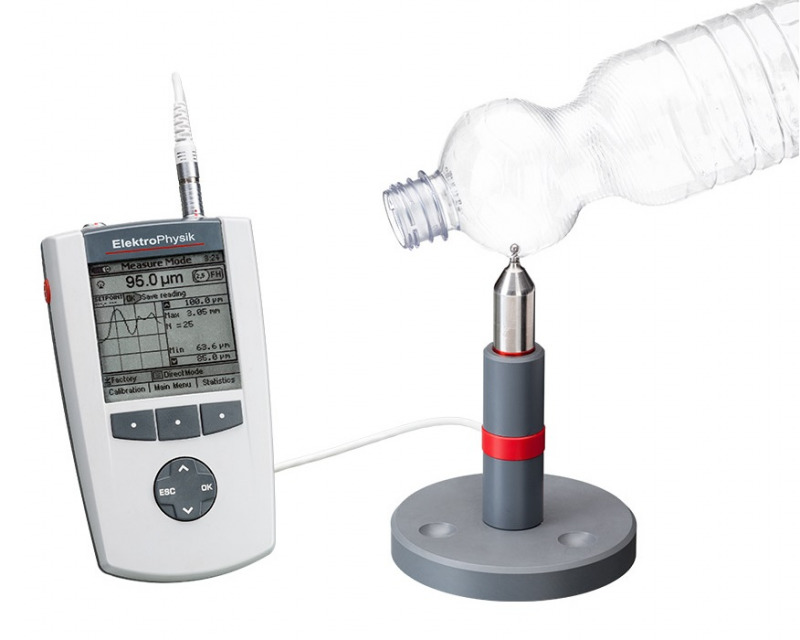

Schnelle und effiziente Dickenmessung an Kunststoffflaschen zur Produktion oder Qualitätskontrolle

Ein 90-Grad-FH-4-Sensor in einem Ständer misst die Dicke einer Nespresso-Tasse aus Aluminium mit einem Online-Trendbildschirm auf dem Messgerät, der ein statistisches Diagramm und einen Echtzeittrend anzeigt.

Der FH 2-Sensor kann an Orten eingesetzt werden, an denen der FH 4 keinen geeigneten Messzugang hat

Der HH 2-Sensor mit einem Messbereich von 0-2 mm, für den Einsatz an kleinen Bauteilen mit Hohlräumen und schwer zugänglicher Geometrie

Sonderausführung des FH 4-Sensors, bei dem anstelle einer Stahlkugel ein Stahldraht als Referenz verwendet wird. Dieser FH-Sensor ermöglicht die Messung der Wanddicke in Turbinenschaufeln oder anderen Anwendungen, bei denen das Risiko des Fallenlassens und unwiederbringlichen Verlusts der Stahlkugel nicht besteht.

Der FH4-1 kommt beispielsweise bei Medizinprodukten wie Spritzen, Infusionssets, künstlichen Herzen, Stents usw. zum Einsatz

Die Sensortypen FH 4 und FH 10 sowie deren magnetische Varianten können mit austauschbaren Sensorkappen ausgestattet werden. Insgesamt, wo der Kunde mit dem Problem konfrontiert ist, dass die Sensorspitze unter mechanischen Stößen (punktuelles Aufsetzen auf hartes Material) leiden könnte, kann es sinnvoll sein, mit einem Sensor zu arbeiten, bei dem sich die Sensorkappe austauschen lässt.

Der MiniTest FH ist nach IP65 spritzwassergeschützt und kann unter rauen Bedingungen eingesetzt werden

Magnetisches Präzisions-Wanddickenprüfgerät

Einführung des neuen MiniTest FH: Eine kompakte Lösung für präzise Messungen

Der MiniTest FH setzt einen neuen Standard für kompakte Messgeräte und bietet Vielseitigkeit bei einer Vielzahl von Messaufgaben. Dieses tragbare Gerät ist für Messungen bis zu einer Wandstärke von 24 mm ausgelegt und eignet sich somit ideal für Produktionsumgebungen und Qualitätslabore. Mit seinem ergonomischen Gehäuse und der benutzerfreundlichen Schnittstelle gewährleistet der MiniTest FH eine einfache Handhabung und genaue Ergebnisse.

Hauptmerkmale:

Breites Anwendungsspektrum: Der MiniTest FH bietet schnelle und präzise Messungen über ein breites Spektrum von Wandstärken und ist somit für vielfältige industrielle Anwendungen geeignet.
SIDSP®-Methode: Alle anschließbaren Sensoren nutzen die Sensor-integrierte digitale Signalverarbeitung (SIDSP®)-Methode, die eine Übertragung digital verarbeiteter Messwerte für maximale Genauigkeit gewährleistet.
KI-basierte Schnellkalibrierung: Die innovative KI-basierte Schnellkalibrierung ermöglicht eine Nullkalibrierung in weniger als zehn Sekunden und verbessert die Genauigkeit um 50% mit nur einem Tastendruck.
Vielseitige Konnektivität: Der MiniTest FH bietet mehrere Schnittstellen (USB, RS-232C, Bluetooth) für die Datenübertragung an einen PC oder ein CAQ-System. Der direkte Transfer von Werten in eine Excel-Tabelle ist über die USB-Tastaturemulation möglich.
Verschiedene Sensoroptionen: Eine Auswahl an Sensoren mit verschiedenen Messbereichen, Referenzstahlkugeln und Zieldrähten deckt eine Vielzahl von Messaufgaben und Anwendungen ab.
Zerstörungsfreie Prüfung: Dieses intuitive Messgerät erzielt präzise Ergebnisse bei allen nicht-magnetischen Materialien und eignet sich für unterschiedliche Größen und Formen. Es ist hervorragend geeignet für die Messung von scharfen Kanten, engen Durchmessern und komplexen Geometrien.
4,3" Farbdisplay: Die Messergebnisse werden auf einem 4,3" Farbdisplay mit einer Auflösung von 800x480 Pixeln visuell dargestellt und bieten klare und detaillierte Informationen.
Anwendungsbereiche: Der MiniTest FH findet Anwendung in der Verpackungsindustrie für Kunststoffbehälter, Flaschen und Glasverpackungen. Er ist auch unverzichtbar für die Bestimmung der Wandstärke in der Automobil-, Sanitär- und Bauindustrie.
Kosten- und Materialeinsparung: In der Qualitätskontrolle kann der MiniTest FH durch die Anpassung der Wandstärke an die Zielvorgaben zu erheblichen Materialeinsparungen führen und Ausschüsse sowie mögliche Beschwerden vermeiden.
IP65 spritzwassergeschützt: Der MiniTest FH erfüllt die Industrie-Norm IP65 und ist somit für den Einsatz in anspruchsvollen Umgebungen geeignet. Sein Gehäuse ist spritzwassergeschützt und bietet Schutz unter schwierigen Bedingungen.

Der MiniTest FH ist eine kompakte, leistungsstarke Lösung für präzise Messungen in verschiedenen Branchen.

Kontaktieren Sie uns für weitere Informationen, wir helfen Ihnen gerne bei der Auswahl des richtigen Sensors für Ihre spezifischen Messanforderungen.

Hochpräzise Wanddickenmessung von Nichteisenmetallen bis 24 mm Dicke
Außergewöhnliche Genauigkeit und Wiederholbarkeit durch sensorintegrierte digitale Signalverarbeitung (SIDSP®)
2 Millionen Messwerte in über 200 Batches speicherbar
Geeignet für alle Verpackungsarten wie Flaschen und Behälter aus Glas und Kunststoff
Sowie für Verbundwerkstoffe, Aluminium- und Titanteile mit komplexen Geometrien in der Luft- und Raumfahrt und im Automobilbau
Bis zu 20 Messungen pro Sekunde
Verschleißfeste Sensoren mit gehärteten Sensorspitzen
Direkter Datenimport in Auswertesoftware
Bluetooth-, USB- und RS 232 C-Schnittstellen
KI-basierte Schnellkalibrierungsfunktion
IP 65, spritzwassergeschützt

MiniTest FH Grundgerät
Stabiler Kunststoffkoffer für Transport und Lagerung
Sensor nach Wahl inklusive:
- Zielbälle oder Drähte
- Null- und Kalibrierkappen
- Ein gefedertes Messstativ, alle Sensoren außer der 90°-Version.
- eine spezielle Schutzkappe und ein Abschirmrohr für den Transport.
USB-Anschluss und Ladekabel

MiniTest FH Messprinzip

	Der MiniTest FH verwendet ein Hallelement, um Variationen im elektromagnetischen Feld zu erfassen und in einen Dickenwert umzuwandeln. Die Dicke wird durch Messung des Abstands einer Referenzkugel oder eines anderen Referenzobjekts zur Sensorenspitze bestimmt. Ein starker Magnet zieht die Referenzkugel zum Sensor und hält die Kugel exakt an der Sensorenspitze fest. Das Magnetfeld variiert je nach Abstand zwischen der Zielkugel und der Sensorenspitze. Die Variationen des Magnetfeldes nehmen zu, wenn der Abstand zwischen der Zielkugel und der Sensorenspitze kleiner wird. Diese Variation kann als Referenz für die Materialdicke der zu messenden Probe herangezogen werden.

Informationen zum MiniTest-Sensor

Sensor	Standardkugel-/Drahtgröße, mm	Anzahl der Kugeln/Drähte	Magnetkugelgrößen, mm	Anzahl der Kugeln	Messbereich in mm
FH2	1,5/2,5/4	100/100/50	-	-	0-2,3
FH2-M	1,5/2,5/4	100/100/50	1,5/3	20/20	0-4,5
FH2-90	1,5/2,5/4	100/100/50	-	-	0-2,3
FH2-M-90	1,5/2,5/4	100/100/50	1,5/3	20/20	0-4,5
FH4	1,5/2,5/4	100/100/50	-	-	0-6
FH4-90	1,5/2,5/4	100/100/50	-	-	0-6
FH4-1	1/1,5/2,5/4	100/100/100/50	-	-	0-6
FH4-1-90	1/1,5/2,5/4	100/100/100/50	-	-	0-6
FH4-M	1,5/2,5/4	100/100/50	1,5/3	25/20	0-9
FH-4-M-90	1,5/2,5/4	100/100/50	1,5/3	25/20	0-9
FH4cc	1,5/2,5/4	100/100/50	-	-	0-4
FH4cc-90	1,5/2,5/4	100/100/50	-	-	0-4
FH4cc-M	1,5/2,5/4	100/100/50	1,5/3	25/20	0-8
FH4cc-M-90	1,5/2,5/4	100/100/50	1,5/3	25/20	0-8
FH4-WIRE	0,66/1,15	20/20	-	-	0-13
FH4-WIRE-90	0,66/1,15	20/20	-	-	0-13
FH10	2,5/4/6/9	100/50/25/10	-	-	0-13
FH10-M	2,5/4/6/9	100/50/25/10	4/6	20/20	0-24
FH10cc	2,5/4/6/9	100/50/25/10	-	-	0-12
FH10cc-M	2,5/4/6/9	100/50/25/10	4/6	20/20	0-23

MiniTest FH Sensoroptionen

	Federbelasteter Messständer Alle Sensoren, mit Ausnahme der 90°-Version, werden mit einem federbelasteten Messständer geliefert. Dieser Ständer dient dazu, den Sensor in einer aufrechten Position zu sichern und das präzise Messen von Objekten zu erleichtern, indem sie komfortabel über die Sensorspitze geführt werden.
	1-mm-Kugel oder Drahtreferenz FH4-1 Zusätzlich zu den Standardanwendungen ist der FH4-Sensor in spezialisierten Versionen erhältlich, die auf spezifische Messaufgaben zugeschnitten sind. Besonders im medizinischen Bereich, wo die Messung kleiner Teile mit engen Passagen üblich ist, ist der Sensortyp FH4-1 ideal. Diese Variante ist für Aufgaben wie die Messung der Wanddicke von Schläuchen, künstlichen Organen, Stents, Infusionssets usw. ausgelegt und verwendet eine Zielkugel mit einem Durchmesser von nur 1 mm. FH4-Wire Bestimmte Anwendungen stellen Herausforderungen dar, die die Verwendung von Messkugeln ausschließen, oft aufgrund des Risikos der Unwiederbringlichkeit im zu messenden Objekt. In solchen Fällen bietet der FH-Sensor eine einzigartige Lösung in Form des FH4-Wire-Sensors. Diese Variante verwendet einen Messdraht anstelle einer Kugel, was ihn unverzichtbar für die Prüfung von Turbinenschaufeln macht, bei denen die Wanddicke genau gegen einen in die Kühlbohrungen eingeführten Draht bestimmt werden kann.
	FH2-Sensoren Der FH2-Sensor mit kleiner Spitze wird zur Messung in kleinen Räumen und Bereichen verwendet, die schwer zugänglich sind. Wie die unteren Hohlräume von PET-Flaschen und kleine Komponenten mit schwer zugänglicher Geometrie.
	Austauschbare Spitzenkappen für Anwendungen mit hohem Verschleiß Für Situationen, in denen ein hoher Verschleiß an der Messspitze zu erwarten ist, ist ein Sensor mit austauschbarer Verschleißspitze verfügbar.
	90° Sensoren für schwer zugängliche Bereiche Die FH2- und FH4-Sensoren sind auch in einer 90°-Winkelversion erhältlich, um dort Zugang zu gewähren, wo Standardsensoren nicht messen können. Gewinkelte Sensoren sind technisch ähnlich wie ihre geraden Versionen.

FH4 Sonde

Alle Maße sind in mm

FH2 Sonde

Alle Maße sind in mm

FH10 Sonde

Alle Maße sind in mm

FH2 und FH4 90° Sonde

Alle Maße sind in mm

Video

▶

Messprinzip	Magnetostatisch
Wiederholbarkeit	Besser als ± (1 μm + 0,5 % vom Messwert)
Erste Lösung	0,1 μm (FH2)
Kalibrierungsmodi	Werkskalibrierung, Nullkalibrierung, Null + 4 Kalibrierpunkte
Maßeinheiten	Metrisch (μm, mm), Imperial (mils, Zoll)
Statistische Auswertung	Numerisch, Trend und Histogramm
Datenaufzeichnungsrate	1, 2, 5, 10, 20 Messwerte pro Sekunde (wählbar)
Datenspeicher	2.000.000 Messwerte in über 200 Batches speicherbar
Schnittstellen	USB, Bluetooth, RS 232 C
Umgebungstemperatur	-10°C … + 60°C (Lagertemperatur -20°C … + 80°C)
Liefern	8 x NiMH AA Akkus – Laden über USB
Maße	19,5 x 12 x 5 cm
Gewicht	775 g

Produkte

Artikel	Produkt	Preis	Menge	Aktion
139371	MiniTest FH - Basic unit without sensor' title='Beschreibung'>	€ 5.053,00

Zubehör

Artikel	Produkt	Preis
139513	MiniTest FH-2 - Magnetic Wall Thickness Probe (range 0-2,3 mm)	€ 3.756,00
139514	MiniTest FH-2-M - Magnetic Wall Thickness Probe (range 0-4,5 mm)	€ 4.186,00
139515	MiniTest FH-2-90 - Magnetic Wall Thickness Probe (range 0-2,3 mm)	€ 3.756,00
139516	MiniTest FH-2-M-90 - Magnetic Wall Thickness Probe (range 0-4,5 mm)	€ 4.186,00
130078	MiniTest FH-4 - Magnetic Wall Thickness Probe (range 0-6 mm)	€ 3.756,00
139503	MiniTest FH-4-90 - 90 degree Magnetic Wall Thickness Probe (range 0-6 mm)	€ 3.756,00
135527	MiniTest FH-4-1mm - Wall Thickness Probe with 1mm ball option	€ 3.932,00
139505	MiniTest FH4-1-90 - 90 degree Wall Thickness Probe with 1mm ball option (range 0-6 mm)	€ 3.932,00
135528	MiniTest FH-4-M - Probe Extended range (magnetic balls)	€ 4.186,00
130079	MiniTest FH-10 - Magnetic Wall Thickness Probe (range 0-13 mm)	€ 4.166,00
135529	MiniTest FH-10-M - Probe Extended range (magnetic balls)	€ 4.568,00
139517	MiniTest FH-10-cc - Magnetic Wall Thickness Probe (range 0-12 mm)	€ 4.166,00
139518	MiniTest FH-10-cc-M - Magnetic Wall Thickness Probe (range 0-23 mm)	€ 4.568,00
130088	MiniTest Steel Balls Ø1,5mm - ±100 pieces	€ 46,00
130089	MiniTest Steel Balls Ø2,5mm - ±100 pieces	€ 46,00
130090	MiniTest Steel Balls Ø4,0mm - ±50 pieces	€ 47,00
130091	MiniTest Steel Balls Ø6,0mm - ±25 pieces	€ 57,00
130092	MiniTest Steel Balls Ø9,0mm - ±10 pieces	€ 44,00
130087	MiniTest Foot Switch	€ 460,00
139547	Li-Ion Rechargeable AA Batteries - 4 pcs (with USB to USB-C cable)	€ 25,00

Alle genannten Preise verstehen sich zzgl. MwSt. und Versandkosten.
Verfügbarkeit:
Verfügbar: 1 - 3 Tage ,
Lieferzeit: 1 - 3 Wochen ,
Lieferzeit variiert, bitte kontaktieren Sie uns
