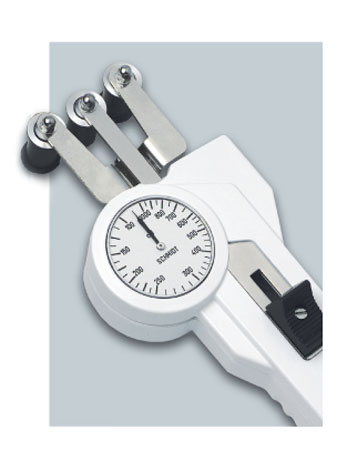

DXT Spannungsmesser mit Zylinderrollenlager entgegen Richtung des Nutzers


Hergestellt in DeutschlandSpannungsmesser für alle Sorten Tape und Band, wie Textilband, Folien, Faserbündeln, etc.

Hinweis: Dieses Model umfasst keinen Materialstärkenkompensator und Einfangbügel.

Merkmale
  • Äußere Führungsrollen mit beidseitigem Rollenflansch zur besseren Materialführung mit verschiedenen Breiten, von 7 mm bis zu 50 mm (einfacher Flansch optional)
  • Eingebaute Gewindebohrungen ermöglichen feste Installation für durchgängige Spannungsmessung
  • Kugellager-Befestigung, Tape Rollen
  • 41 mm Ø Skala
  • Werksbescheinigung 2.1 nach EN 10204 wird kostenlos mitgeliefert
  • Spezielle Fingerunterstützung auf der Rückseite reduziert die Mühe, um die äußere Rollenvorrichtung zu bewegen
  • Alles im Blick:
    - die Führungsrollen
    - das zu messende Material
    - die Messungen
  • Individuelle Kalibrierung bei jedem Instrument für höchste Genauigkeit
  • Robustes Aluminiumgehäuse
  • Optional erhältlich: Abnahmeprüfzeugnis 3.1 nach EN 10204 mit Kalibrierbericht

Spannungsbereiche
Model Ranges Messkopfbreite** in mmRollenbreite in mm
DXT-50 10-50 577
DXT-120 20-120 577,10,15,20,30
DXT-200 20-200 577,10,15,20,30
DXT-400 20-400 577,10,15,20,30
DXT-1000 100-1000 577,10,15,20,30,36,41,50
DXT-2000 200-2000 1177,10,15,20,30,36,41,50
DXT-5000 400-5000 1177,10,15,20,30,36,41,50
DXT-10K 2.5-10 daN 1177,10,15,20,30
DXT-20K-L 5-20 daN 1177,10,15,20
Andere Spannungsbereiche sind auf Anfrage verfügbar. Andere Maßeinheiten sind ebenfalls verfügbar, wie zum Beispiel g.
* entspricht Breite des Einfangbügels
** äußerer Abstand zwischen den äußeren Führungsrollen

Spezielle Kalibrierung auf Kundenmaterial wird angeraten, wenn das zu messende Material stark von dem SCHMIDT Kalibrierungsmaterial im Durchmesser, Härte oder Form abweicht. Dafür senden Sie uns ein 5 m Muster Ihres Materials.

Lieferumfang
Der DXT wird als komplettes Set geliefert, einschließlich:
- Tragekoffer
- Gebrauchsanweisung in Englisch (Deutsch auf Anfrage)

Spezifikationen
Kalibrierung Gemäß des SCHMIDT Herstellungsverfahren
Genauigkeit ±1% Vollausschlag oder ±1 Graduierung auf der Skala
Anzeige-Durchmesser 41 mm
Temperaturbereich Material: 10 - 45ºC
Luftfeuchtigkeit 85% relative Feuchtigkeit
Gehäusematerial Druckguss-Aluminium
Gehäuseabmessungen 188 x 85 x 45 mm (L x B x H)
Gewicht, netto (brutto) ca. 520 g (1300 g)
