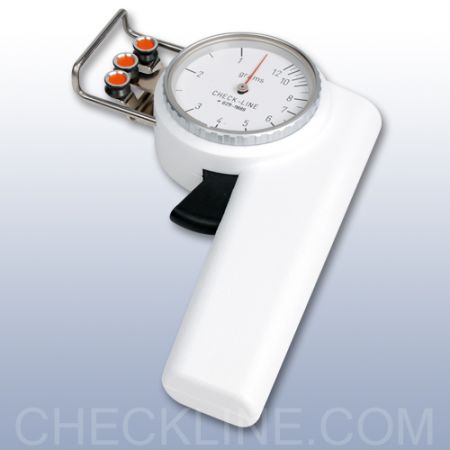

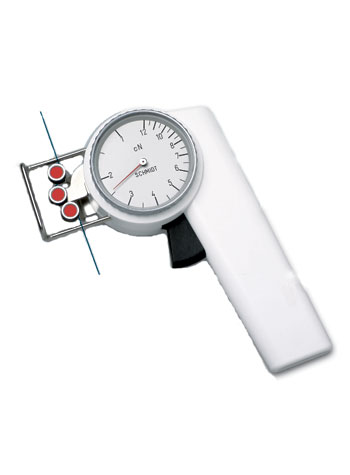

ZF2 Kostengünstiger Zugspannungsmesser für Fasern, Garne und Drähte


Hergestellt in DeutschlandDie genaue Bewegung, das leichte Gewicht und das Gehäuse aus hartem Kunststoff machen die Z Serie ideal zum akkuraten Überprüfen von laufender oder statischer Spannung bei einer Vielzahl von Arbeitsmaterialien, wie feinen Fäden, Fasern, Drähten, etc.

Merkmale
  • Schmaler Einfangbügel mit kleinen Führungsrollen - ideal für beengte Umgebungen
  • Große, einfach zu lesende Anzeige (54 mm Ø)
  • Alles auf einen Blick:
    - Führungsrollen
    - das gemessene Material
    - die Messergebnisse
  • Hohe Genauigkeit durch individuelle Kalibrierung der Geräte
  • Abnahmeprüfzeugnis 3.1 nach EN 10204 mit Kalibrierbericht optional erhältlich
  • Leichtgewicht
  • Einfangbügel und Mechanismus mit Führungsrollen garantieren einfache Erfassung des laufenden Materials

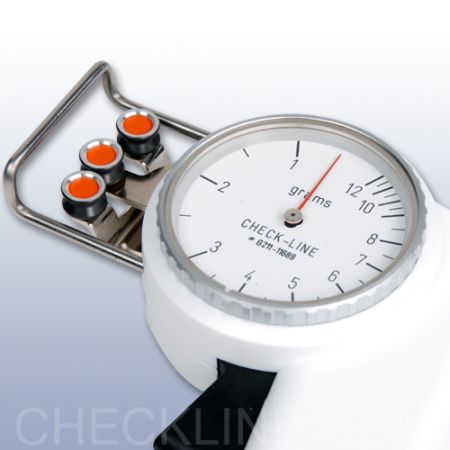

  • V-förmige Führungsrollen mit Kugellager
  • Gehäuse aus hochfestem Kunststoff
  • Werksbescheinigung 2.1 nach EN 10204 wird kostenlos mitgeliefert

Spannungsbereiche
Model Ranges Messkopfbreite* mmSCHMIDT Kalibrierungsmaterial **
ZF2-5 1-5 43Filament: 25 tex
ZF2-10 1-10 43Filament: 25 tex
ZF2-12 1-12 43Filament: 25 tex
ZF2-20 2-20 43Filament: 25 tex
ZF2-30 3-30 43PA: 0.12 mm Ø
ZF2-50 5-50 43PA: 0.12 mm Ø
ZF2-100 10-100 43PA: 0.12 mm Ø
Andere Spannungsbereiche sind auf Anfrage verfügbar. Andere Maßeinheiten sind ebenfalls verfügbar, wie zum Beispiel g.
* entspricht Breite des Einfangbügels
** geeignet für 95% aller Anwendungen - PA = Polyamid-Monofil

Spezielle Kalibrierung auf Kundenmaterial wird angeraten, wenn das zu messende Material stark von dem SCHMIDT Kalibrierungsmaterial im Durchmesser, Härte oder Form abweicht. Dafür senden Sie uns ein 5 m Muster Ihres Materials.

Anwendungen


ZF2 Modelle

Kleine Rollen machen dieses Modell ideal für empfindliche Fasern, kleine Spannungen oder beschränktem Zugang.


ZD2 Modelle


Empfehlenswert für alle anderen Anwendungen, wenn kleine Rollen nicht benötigt werden.



Spezifikationen
Kalibrierung Gemäß des SCHMIDT Herstellungsverfahren
Genauigkeit ±1% Vollausschlag oder ±1 Graduierung auf der Skala
Skalendurchmesser 54 mm
Temperaturbereich 10 - 45 ºC
Luftfeuchtigkeit max. 85% rel. Feuchte
Gehäusematerial Kunststoff (POM)
Gehäuseabmessungen 157 x 85 x 32mm (LxBxH)
Gewicht, netto (brutto) ca. 200 g (ca. 600 g)

Lieferumfang

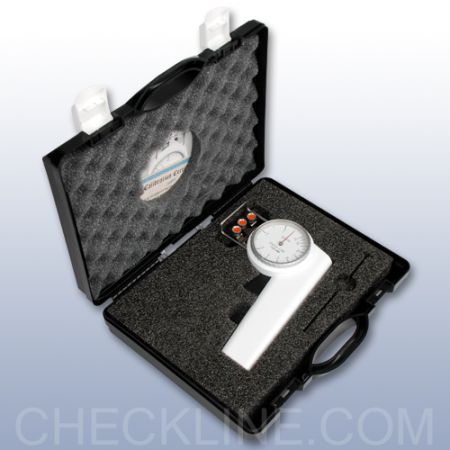

Der ZF2 wird als komplettes Set geliefert, einschließlich:
  • Tragekoffer
  • Gebrauchsanweisung


Abmessungen

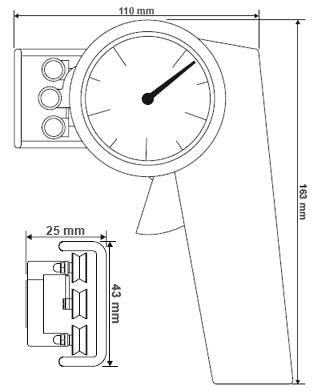

Abmessungen ZF2
